带安装定位结构的齿轮箱壳体结构设计

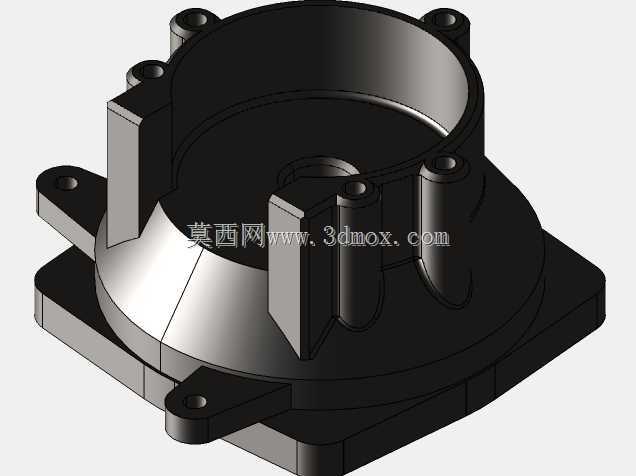

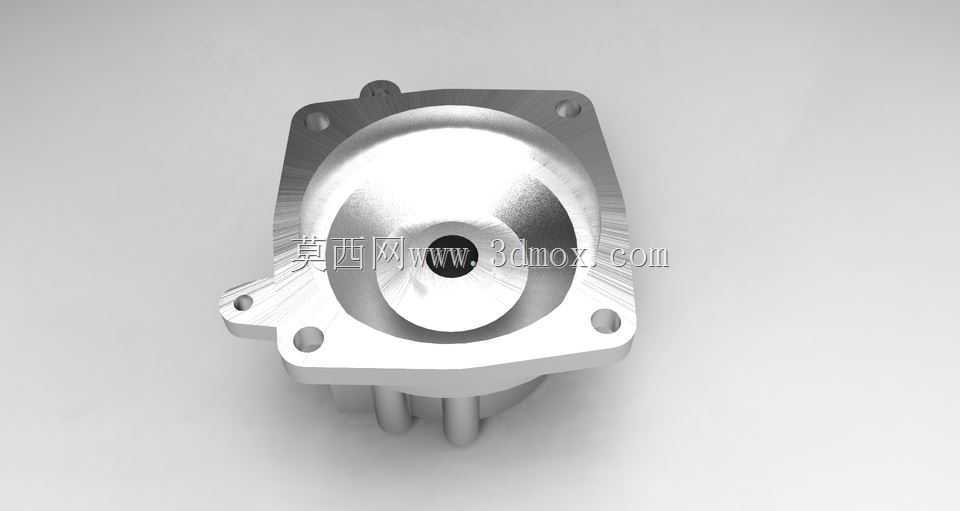

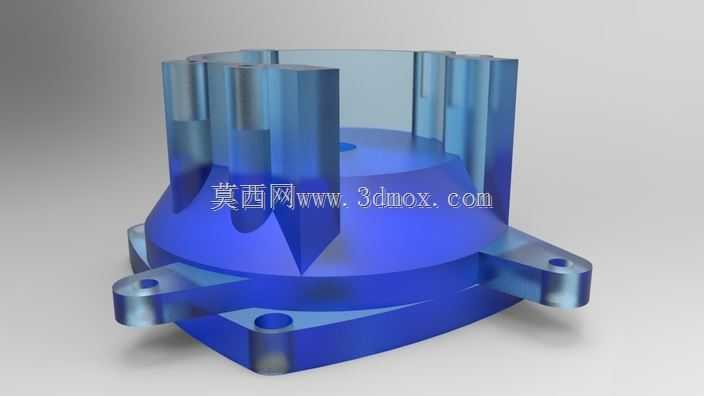

　　这款齿轮箱壳体是传动系统的核心承载构件，日常多配套在小型动力传输场景中，比如轻工输送线的动力端、小型自动化设备的传动换向单元、家用机电产品的减速模块里，主要作用是容纳内部齿轮组、传动轴与轴承，同时隔绝外界粉尘、切削液等杂质侵入传动啮合区域，保证齿轮啮合的润滑环境稳定，避免传动副出现异常磨损。从结构设计逻辑来看，壳体采用方形安装法兰配合圆形腔体的组合结构，方形法兰边预留了多个带安装孔的凸耳，凸耳位置做了加厚处理，避免螺栓锁紧时出现应力集中导致壳体开裂，圆形腔体的内壁设置了多道径向加强筋，既可以提升腔体的抗形变能力，也能在内部储油时起到一定的扰流作用，帮助润滑油更好地带走齿轮啮合产生的热量。尺寸设计上，腔体最大外径控制在75mm范围内，

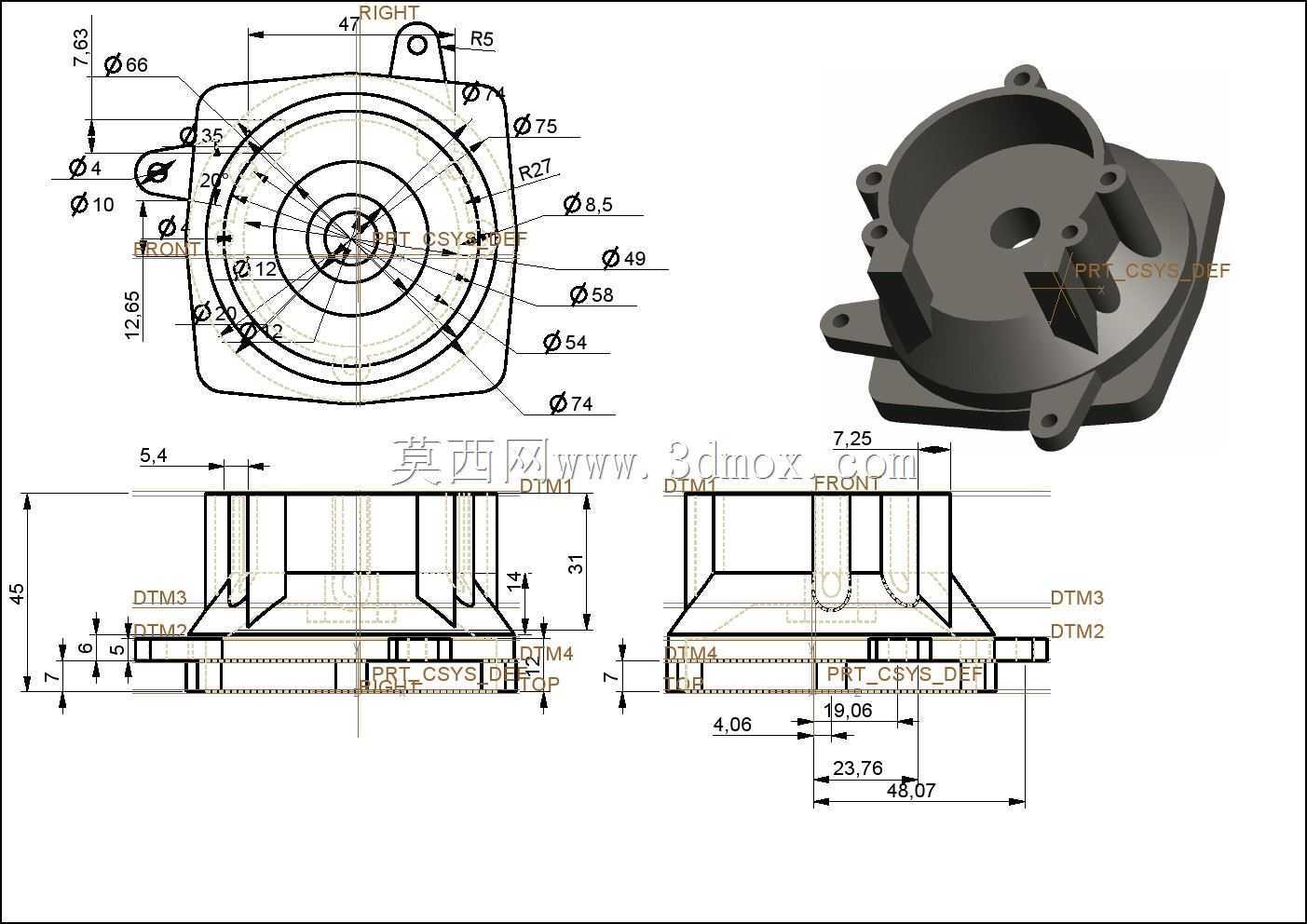

　　安装法兰的对角安装孔距为74mm，整体腔体高度方向尺寸为45mm，安装面的定位凸台高度为7mm，这个尺寸边界可以适配多数小型传动模块的安装空间，不需要额外对配套设备的安装位做大规模改造。安装孔的位置公差在设计时做了严格约束，其中一个凸耳上设置了直径10mm的主定位孔，其余安装孔为直径6.6mm的螺栓过孔，主定位孔与其余孔的位置度公差控制在0.1mm以内，安装时可以先通过主定位孔完成箱体的快速对位，再锁紧其余螺栓，能有效降低现场装配的对位难度，也能避免装配错位导致的输入输出轴同轴度超差问题。腔体内部的轴承位台阶尺寸做了分层设计，对应不同直径的轴承外圈安装，台阶处的退刀槽尺寸严格适配加工刀具参数，

　　避免加工时出现清根不到位导致轴承无法安装到位的问题，同时腔体侧壁预留了多个直径8.5mm的工艺孔，这些孔既可以作为润滑油的加注、观察通道，也能在后期维护时作为拆卸工艺孔使用，方便维修人员取出内部的轴承与齿轮组件。壳体的壁厚设计遵循均匀过渡原则，主体壁厚保持在4mm左右，加强筋位置厚度为3mm，既避免壁厚差异过大导致注塑或者压铸成型时出现缩痕、气孔等缺陷，也能在满足结构强度的前提下尽可能控制壳体的整体重量，降低配套设备的整体负载。
