折弯式L型安装固定连接支架结构

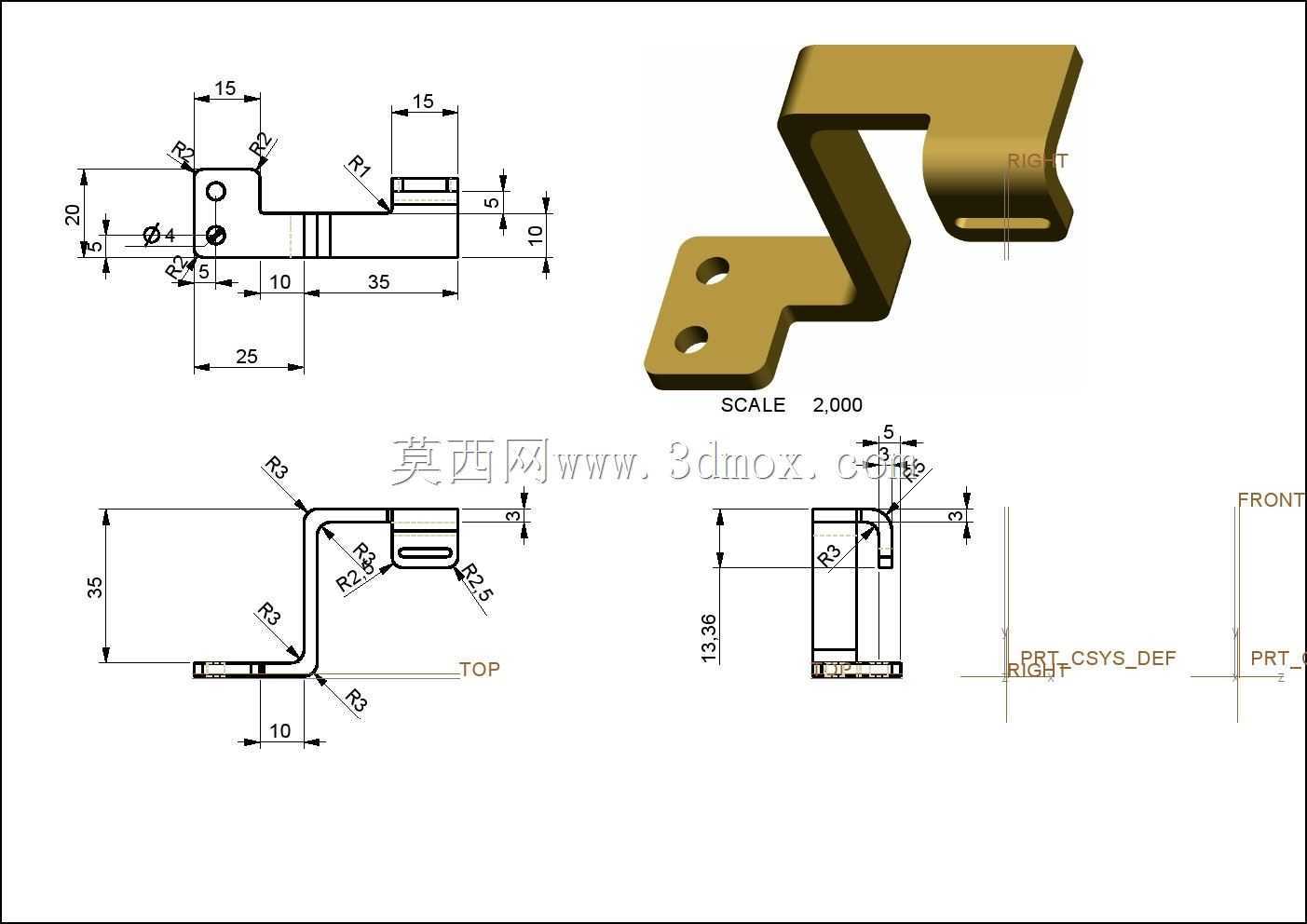

　　这类折弯成型的L型连接支架，在轻工装配、小型自动化工作站、教学实训台架的搭建场景中应用十分广泛，主要承担两个垂直安装面之间的构件连接、载荷传递与位置固定作用，区别于标准角码的规整结构，该支架采用非对称折弯设计，其中一个安装臂做了斜向收窄与端部抬升处理，能够适配安装空间存在斜向避让需求的特殊工位，避免与周边走线、运动部件发生干涉。从结构设计逻辑来看，支架的两个安装臂分别承担不同功能：带两个同轴安装孔的短臂为固定端，用于通过螺栓锁紧在基准安装面上，双孔排布的设计能够限制支架绕安装螺栓的转动自由度，保证连接后的结构刚性，避免长期受载后出现位置偏移；做了斜向抬升的长臂为承载连接端，抬升段的平面与固定端安装面形成特定空间夹角，

　　可直接对接需要倾斜布置的小型功能构件，省去额外加装角度调整垫块的工序，减少装配累计误差。安装边界方面，固定端的两个安装孔孔距经过匹配常用M4、M5规格紧固件的尺寸设计，孔边距预留了足够的扳手操作空间，装配时无需额外加工沉头避让位即可完成锁紧操作；长臂的抬升高度经过空间校核，在保证自身折弯强度的前提下，尽可能压缩了整体占用空间，能够在狭窄的设备内部腔体内完成布置，不会挤占其他功能组件的安装位置。结构强度层面，折弯处采用了适配板材厚度的圆角过渡，避免直角折弯产生的应力集中问题，在承受常规静态连接载荷时不会出现折弯处开裂、变形的问题，表面的平整区域可根据实际使用需求粘贴标识、加装缓冲垫等附属构件，适配不同场景的使用要求。

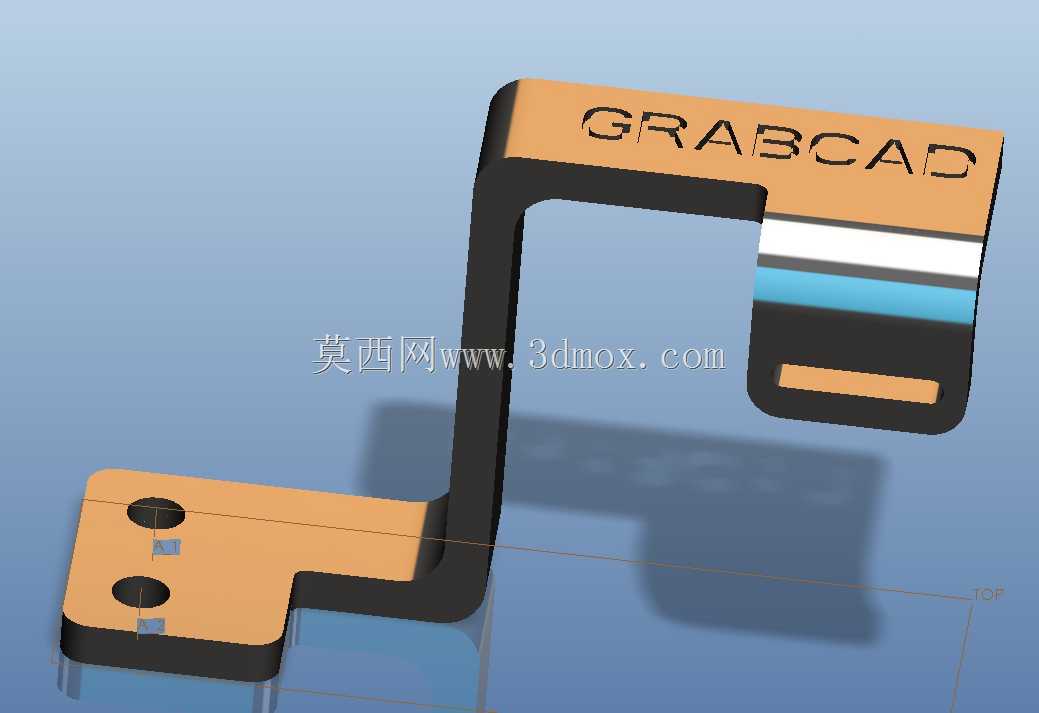

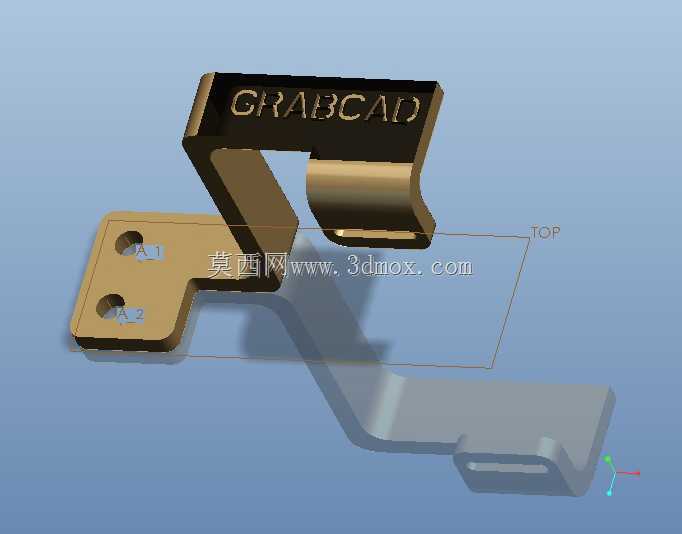

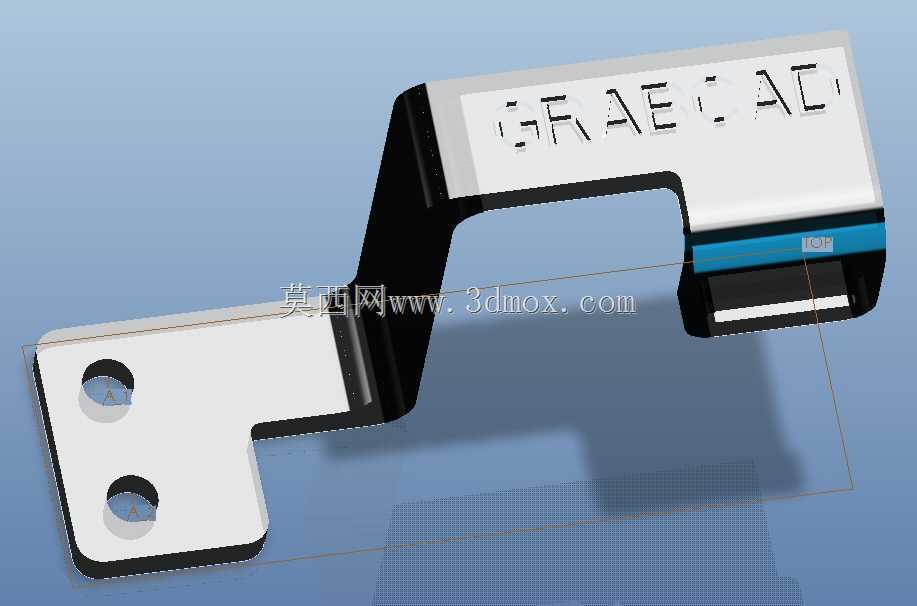

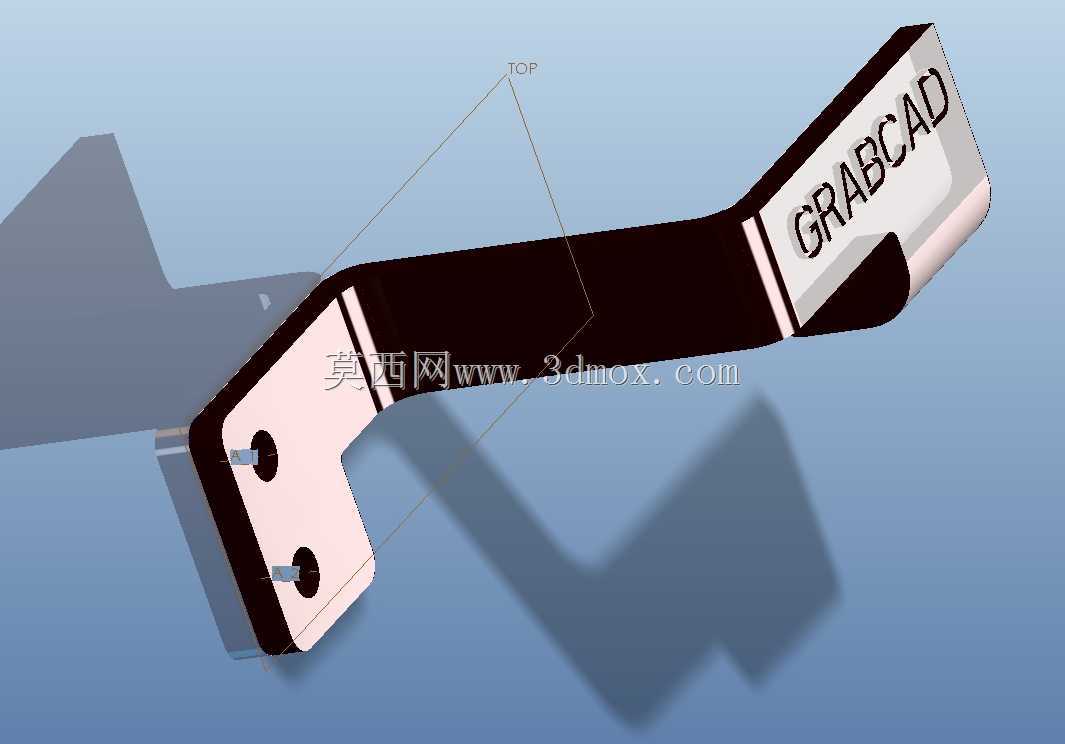

　　这类支架在Pro/Engineer建模过程中，优先通过钣金模块完成基体法兰、折弯、冲孔特征的搭建，能够直接展开得到下料所需的平板坯料尺寸，对接钣金下料、折弯的实际加工工序，建模过程中同步考虑折弯回弹补偿量，保证加工成型后的尺寸与设计值偏差控制在合理范围内，可直接用于实训教学中的钣金加工流程演示，也可作为非标设备设计中的连接构件参考，根据实际载荷需求调整板材厚度、安装孔尺寸与折弯角度即可快速衍生出适配不同工位的变体结构。
