机械传动用直线臂连杆结构设计

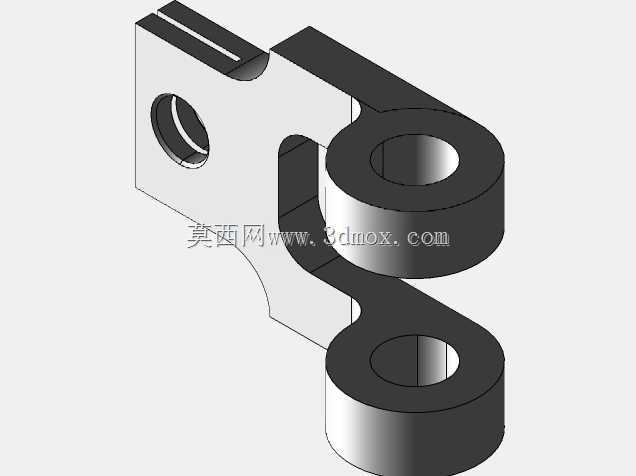

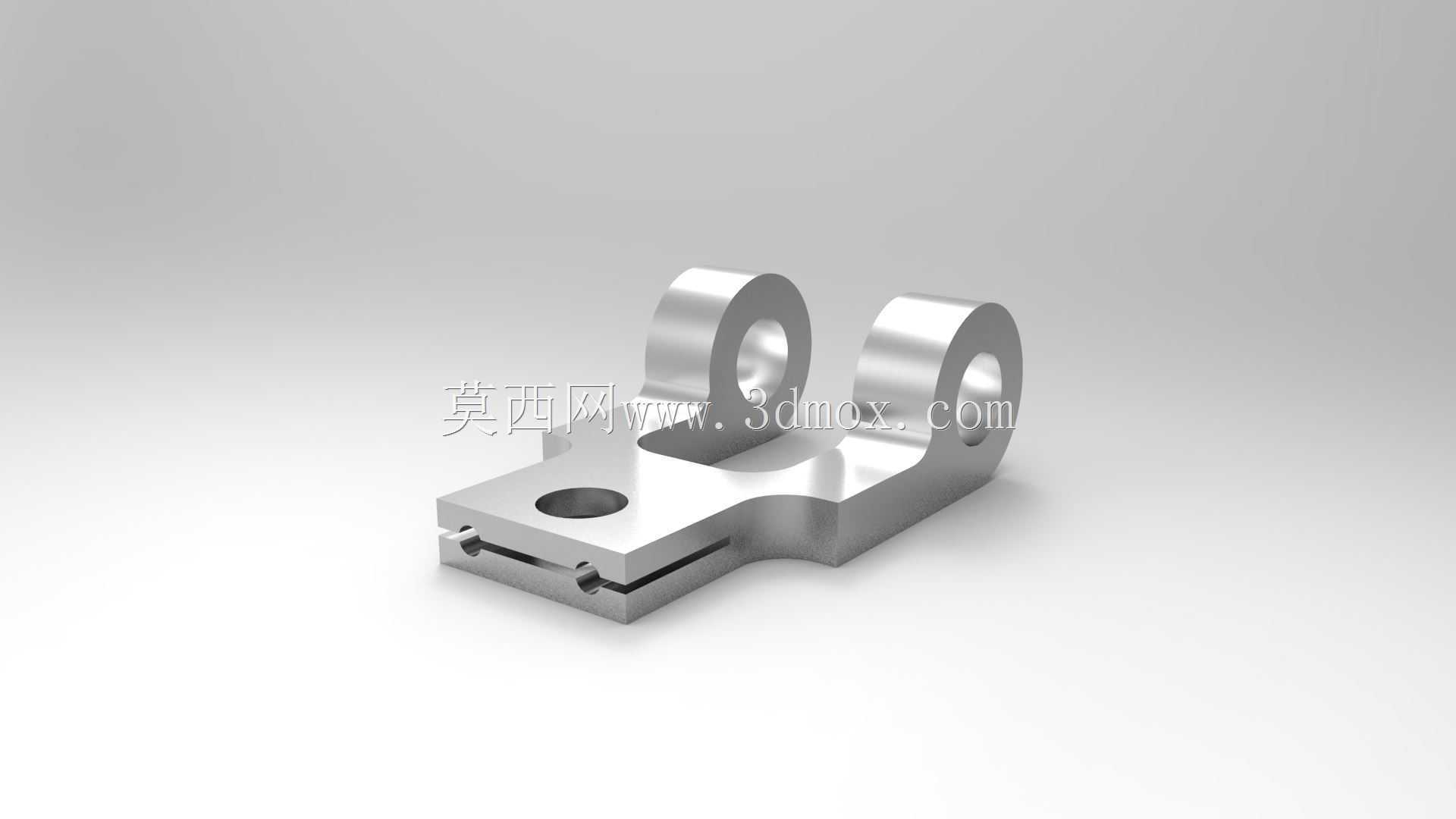

　　这类直线臂连杆属于机械传动系统里的典型传力构件，在轻工自动化生产线、小型专用机床的进给机构、包装设备的行程执行端都能见到它的应用场景，核心作用是在固定铰接点的约束下，将驱动端的回转动力转化为执行端的直线往复动作，或是在多杆联动机构里传递既定轨迹的运动与载荷。从结构设计逻辑来看，该零件采用单端双铰接孔、长臂延伸带单铰接端的布局，大端的同轴双孔是整个构件的固定回转支点，设计时特意做了加厚凸台结构，用来提升铰接位置的抗挤压、抗磨损能力，避免长期交变载荷下出现孔位失圆、连接松旷的问题；长臂段做了等强度的截面收窄设计，在保证整体抗弯、抗扭刚度的前提下，尽可能降低零件自身重量，减少传动过程中的惯性冲击，适配中高速往复运动的工况需求；

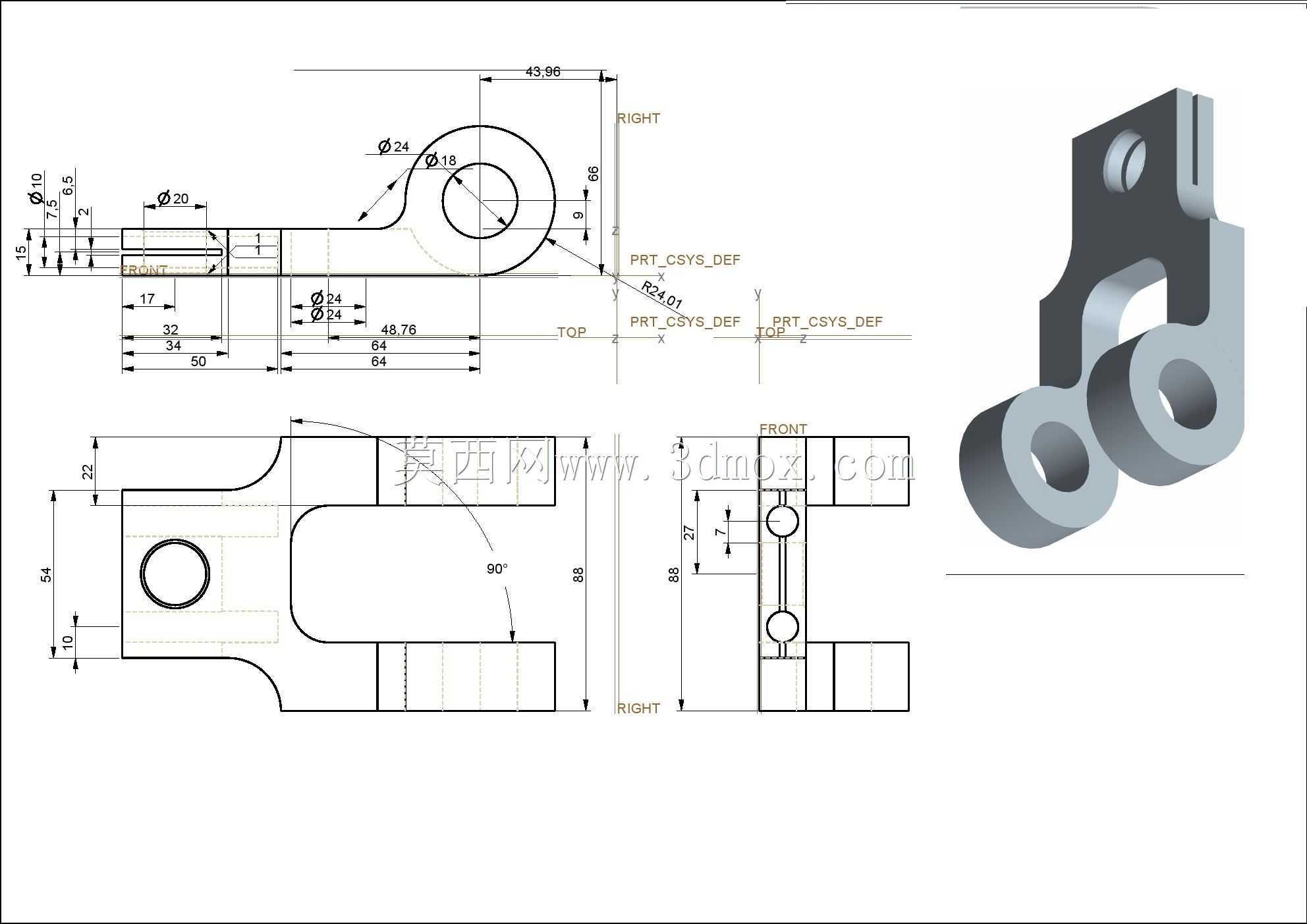

　　末端的单铰接孔用来连接执行端构件，孔位与大端支点的中心距经过严格的尺寸链校核，确保传动行程符合机构的运动轨迹要求。从安装边界来看，零件的整体轮廓尺寸适配常规小型传动机构的安装空间，大端双孔的同轴度、各铰接孔的中心距公差、臂身的平面度都有明确的形位公差要求，安装时需要保证铰接销轴与孔的配合间隙控制在合理区间，既要避免间隙过大带来的传动回程误差，也要防止间隙过小导致铰接位置转动卡滞。设计过程中需要重点校核臂身的抗弯强度，尤其是在机构传递最大载荷的死点位置，要确保臂身不会出现塑性变形，同时各铰接孔的端面需要做平整加工，保证与配套轴套、垫片的贴合度，减少传动过程中的偏载力矩。这类连杆的结构设计没有冗余的复杂特征，所有的几何形状都服务于传力与运动轨迹的实现，长臂与大端衔接位置做了圆弧过渡处理，避免应力集中带来的疲劳断裂风险，能够长期稳定承受周期性的交变载荷，适配多数中低载荷的直线往复传动场景。
