车载配套微型离心式流体输送泵结构

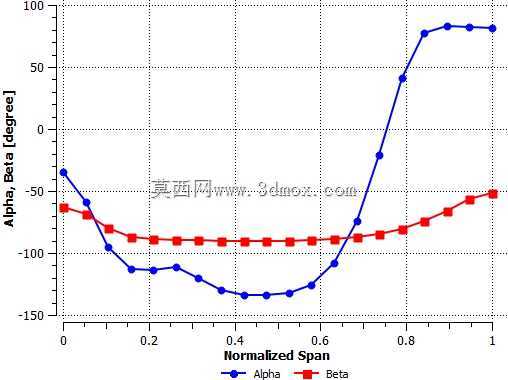

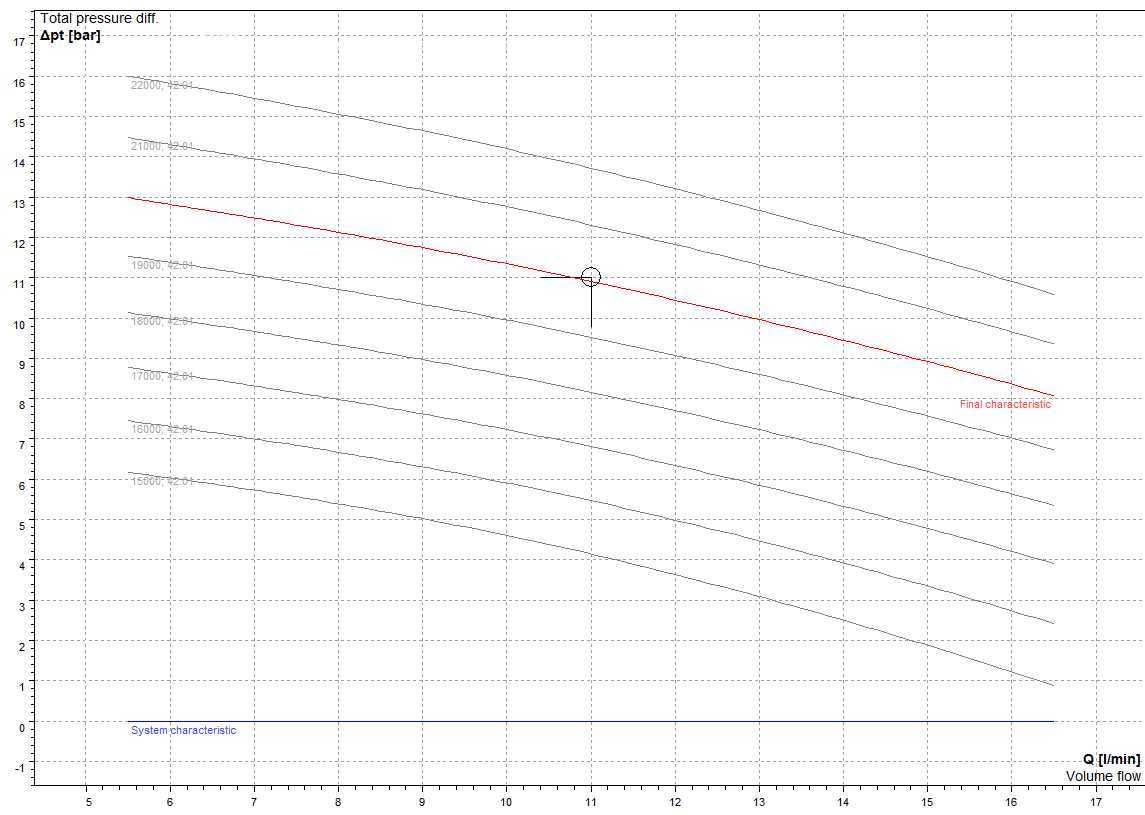

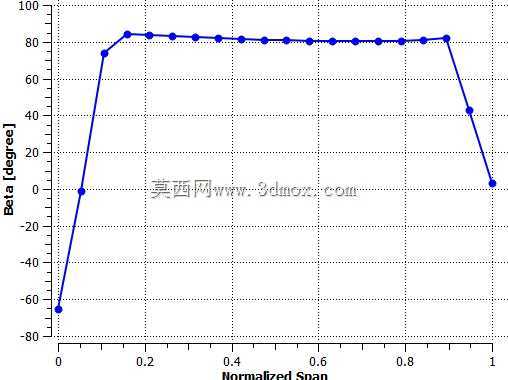

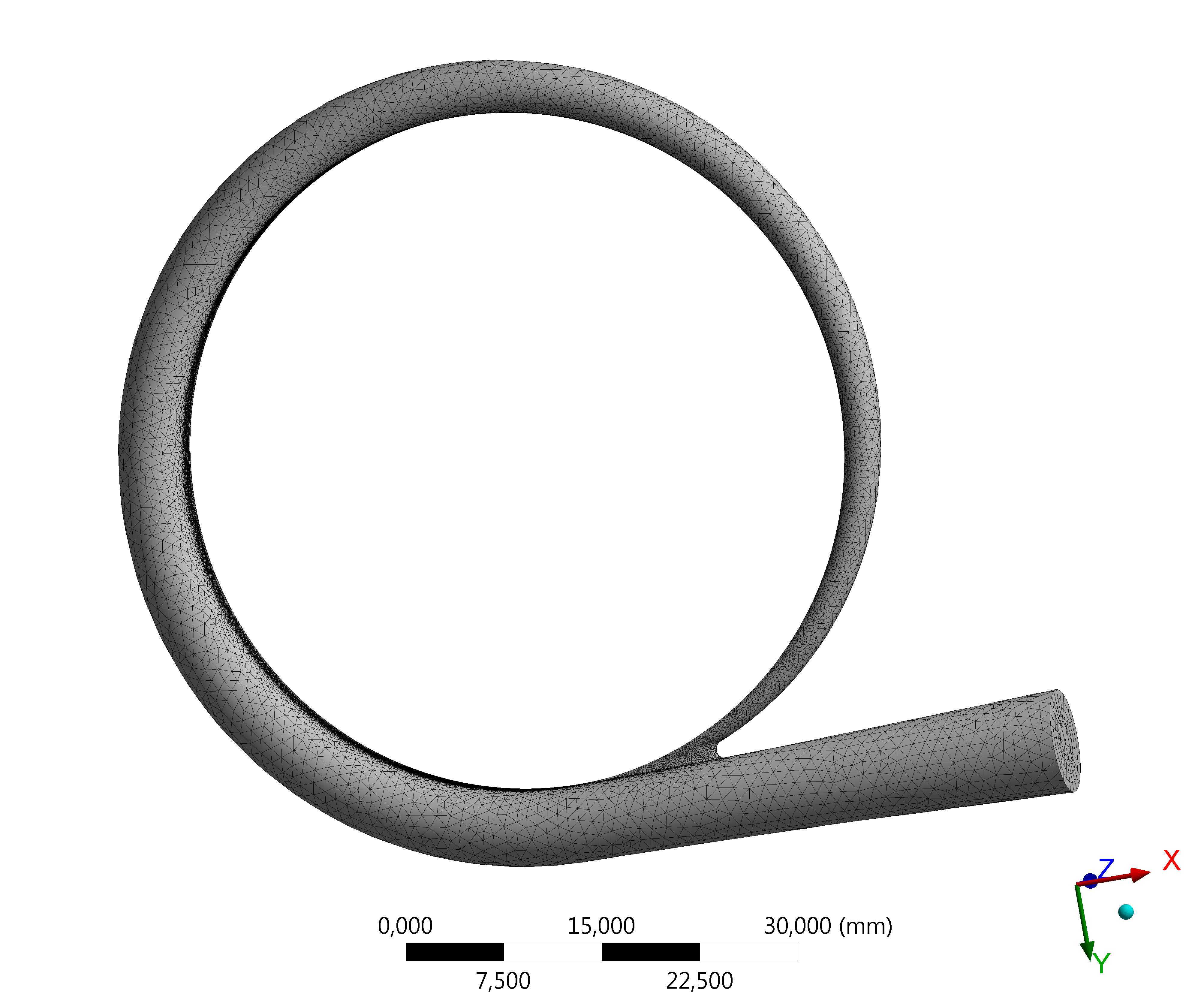

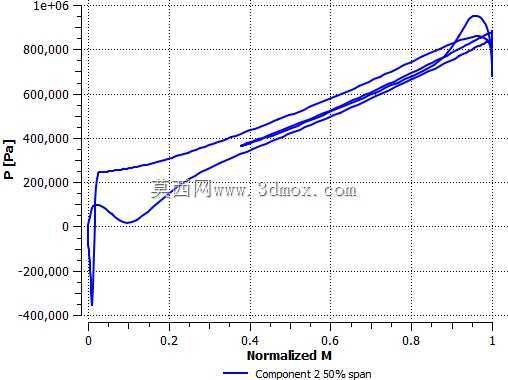

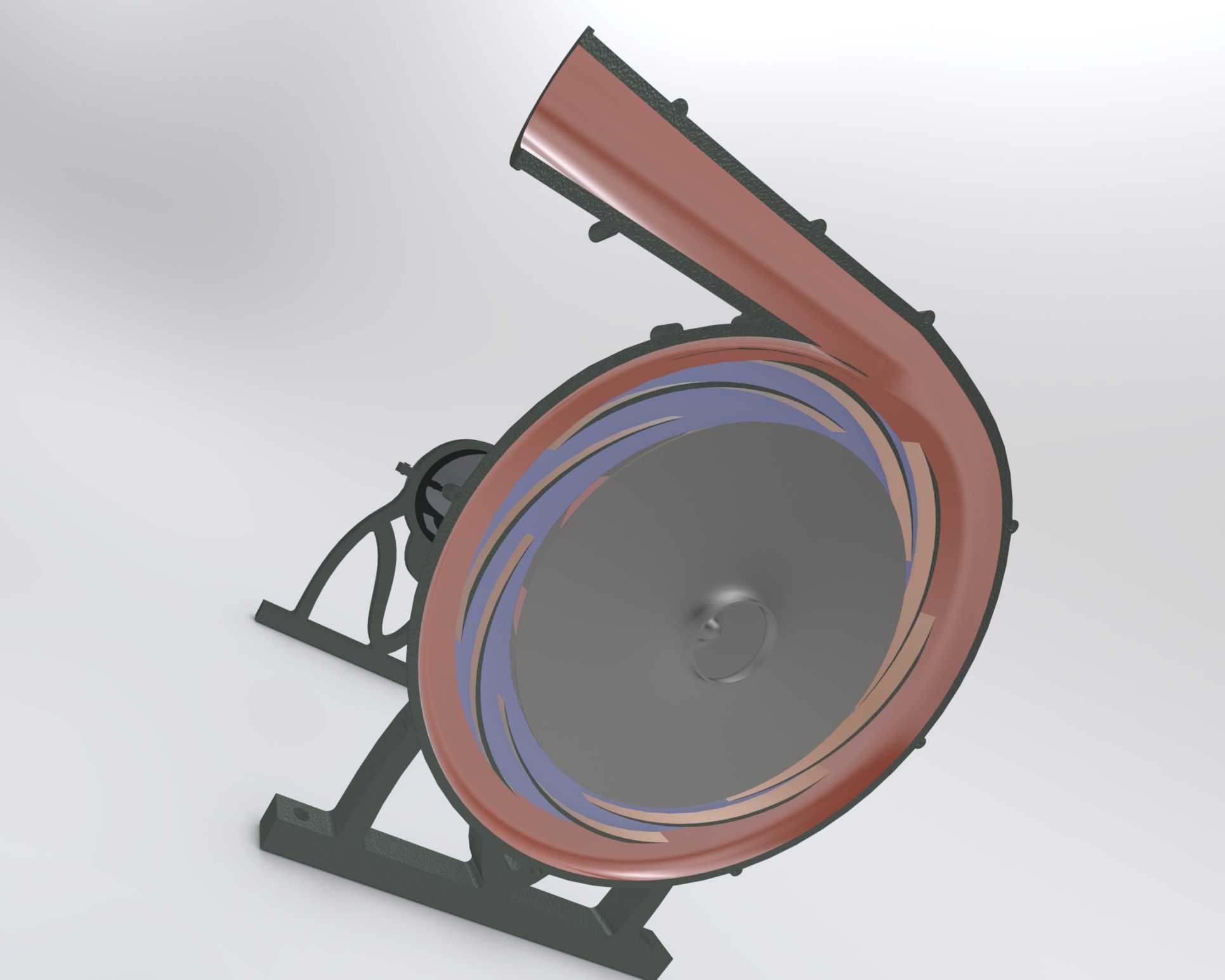

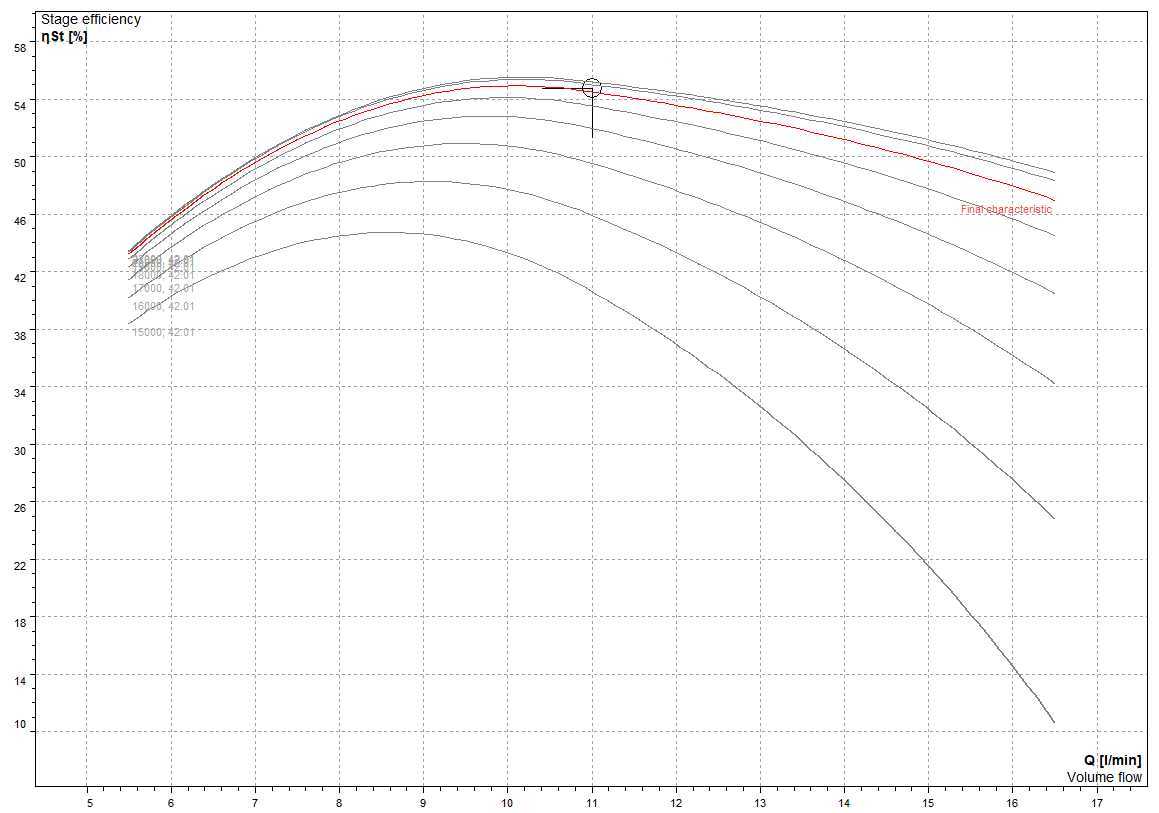

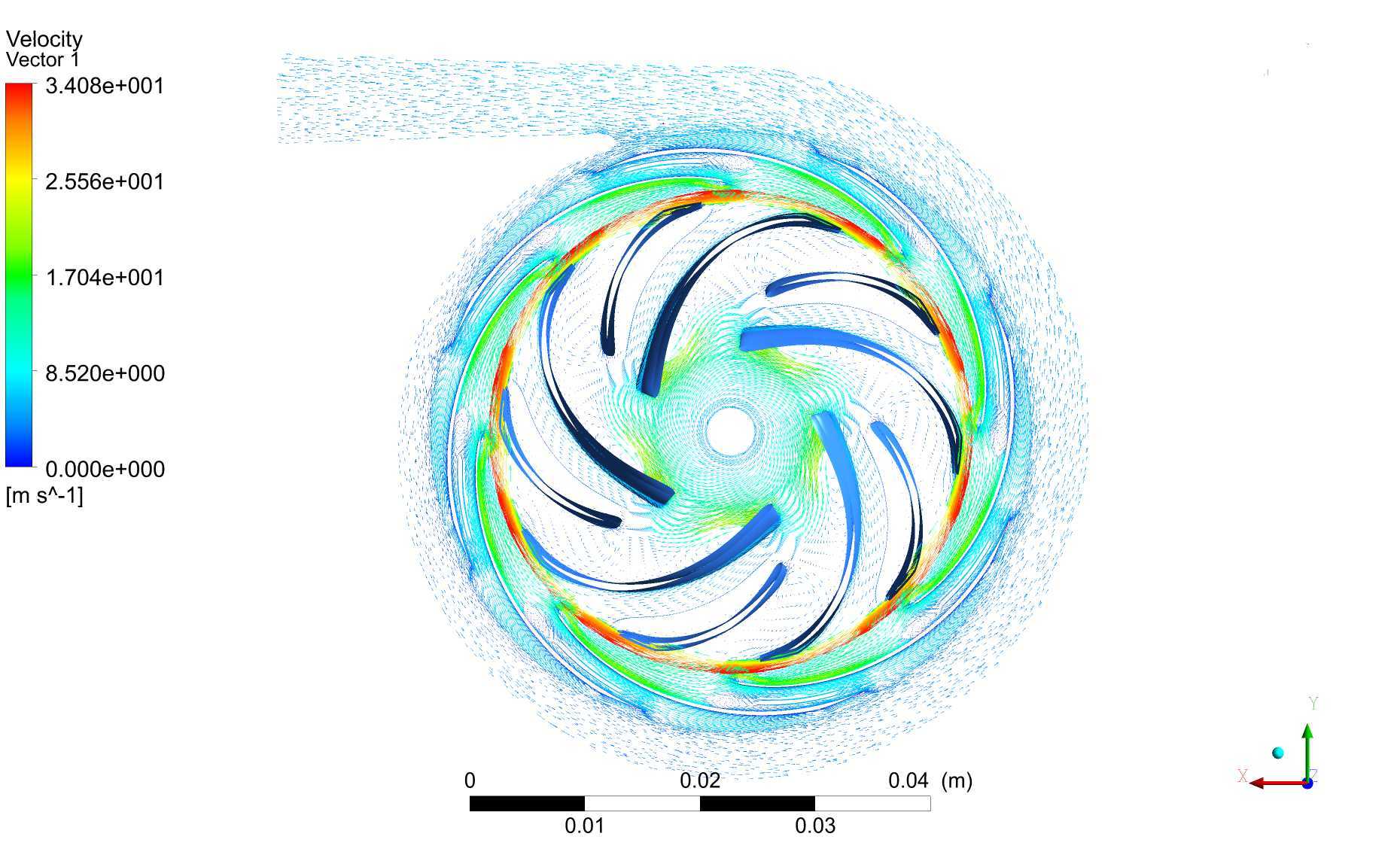

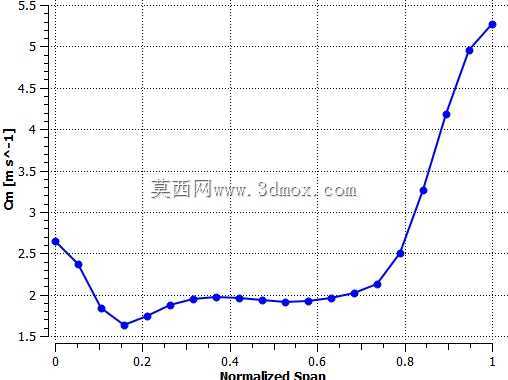

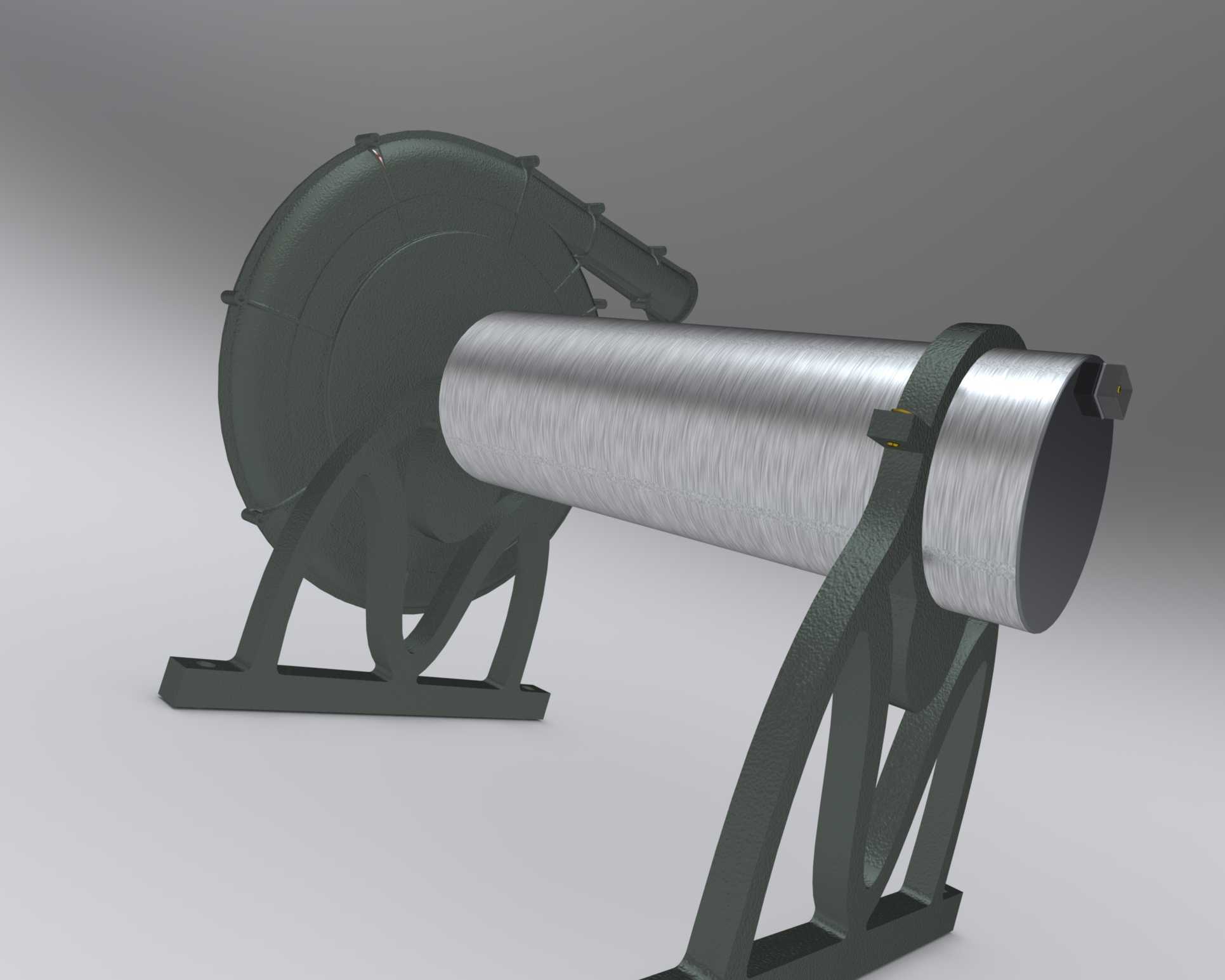

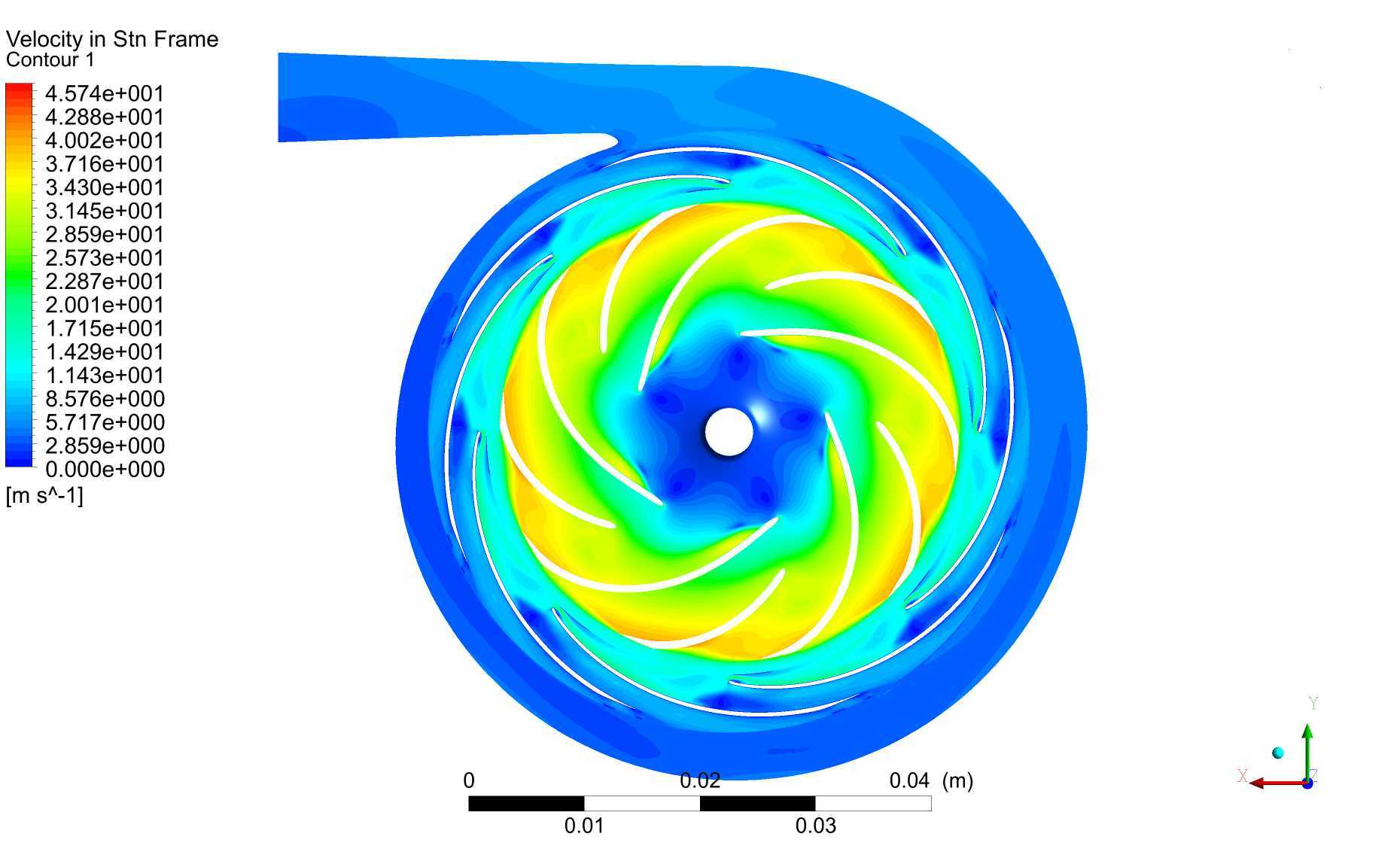

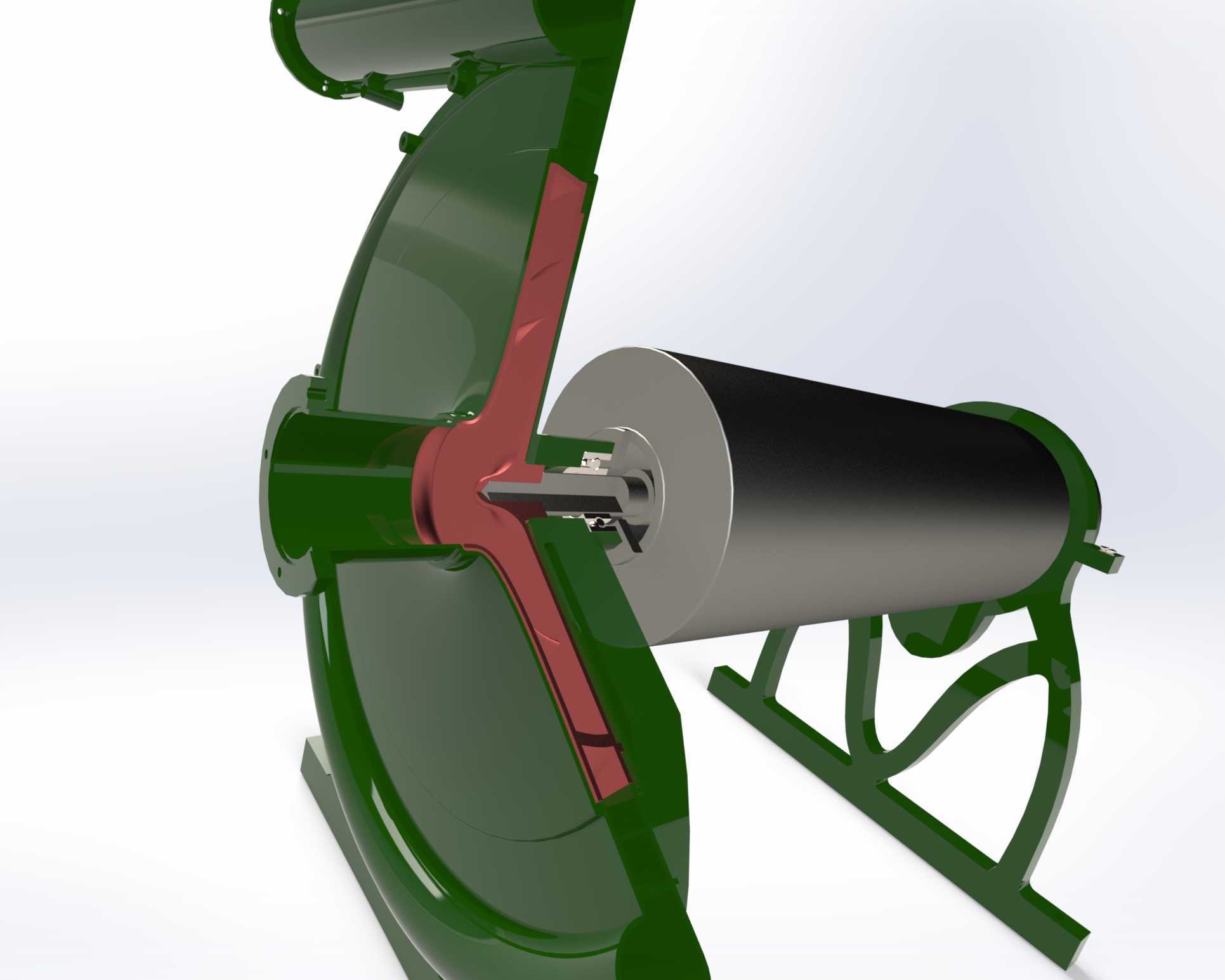

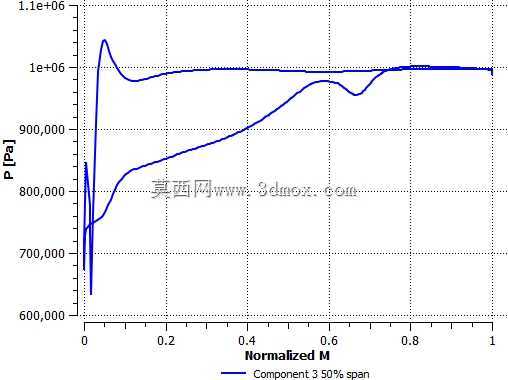

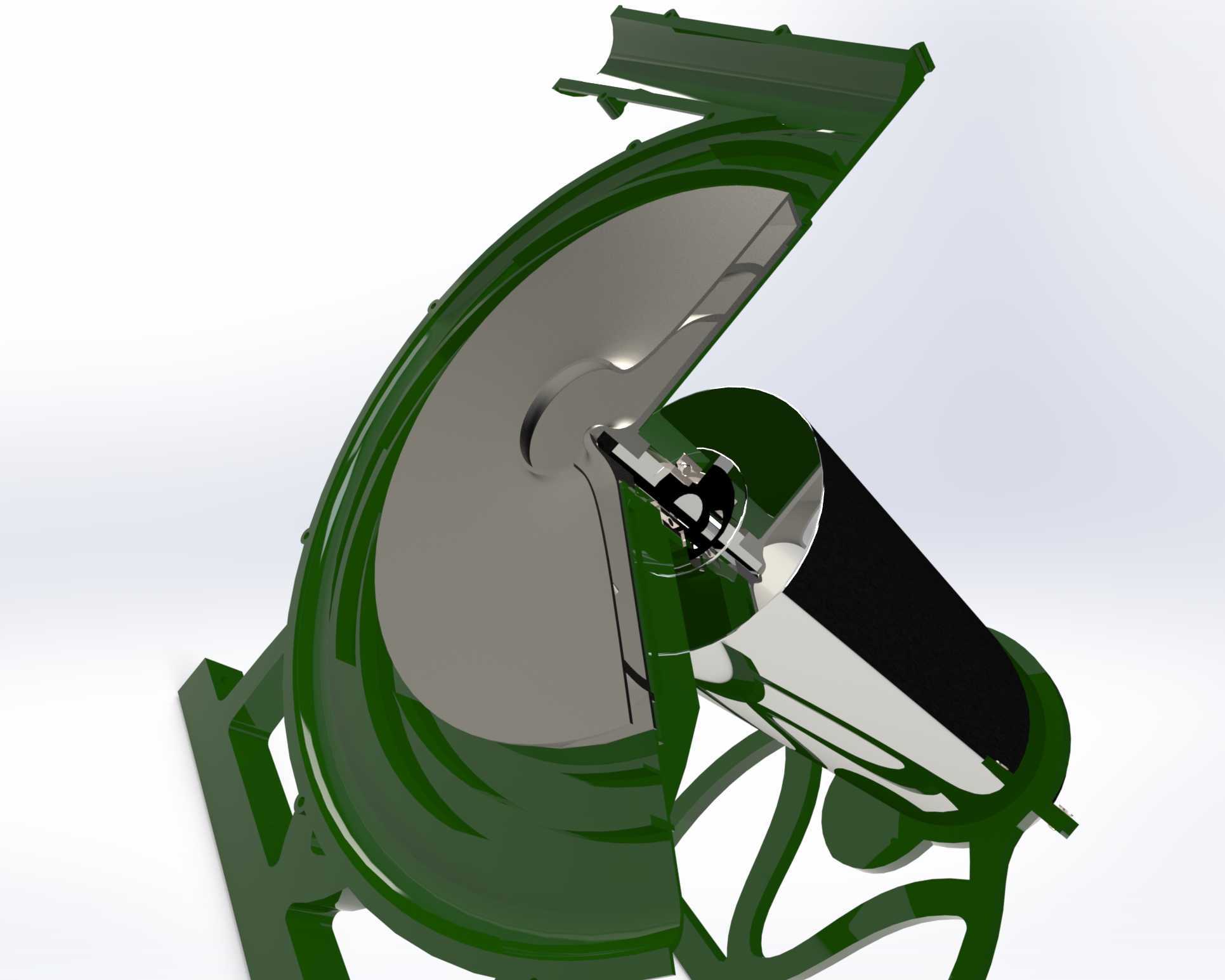

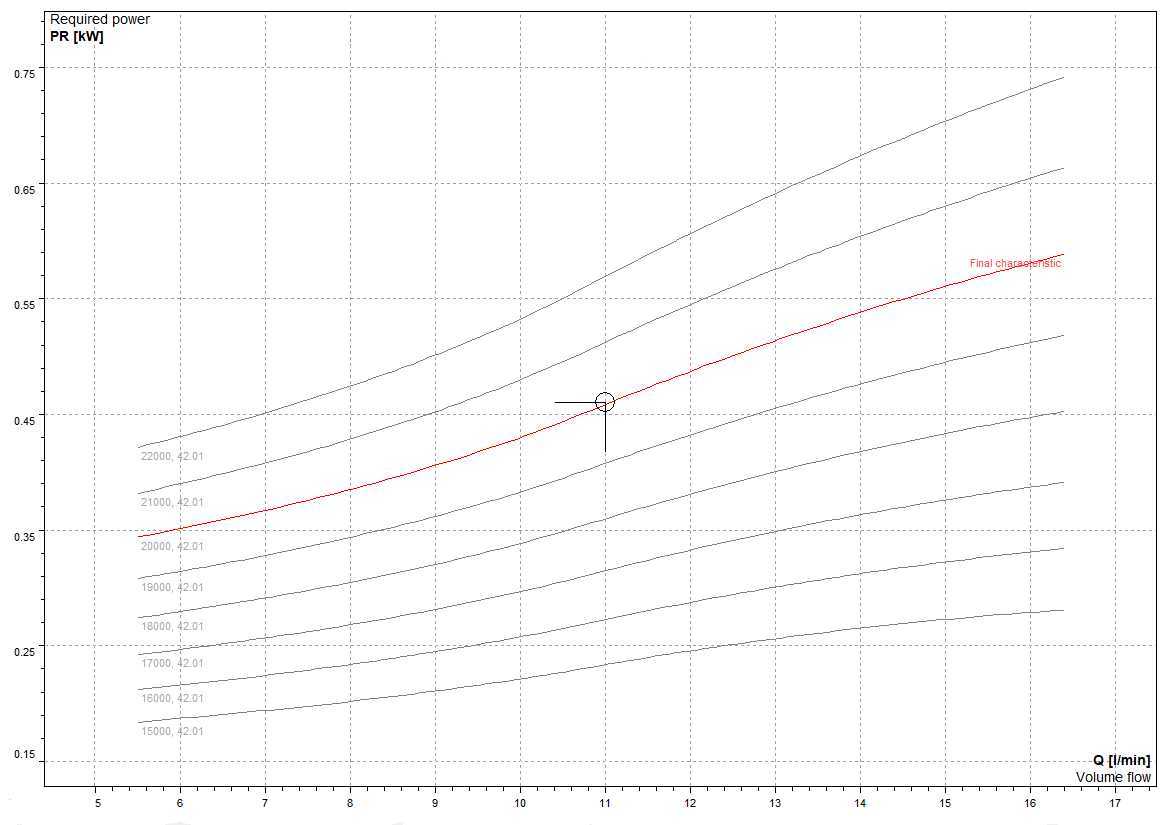

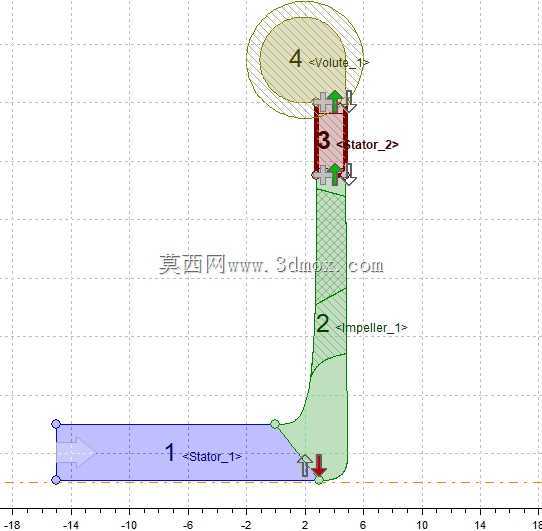

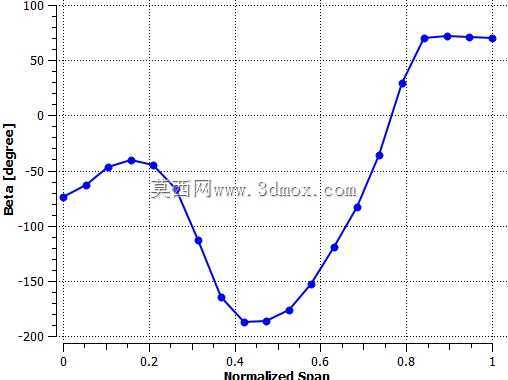

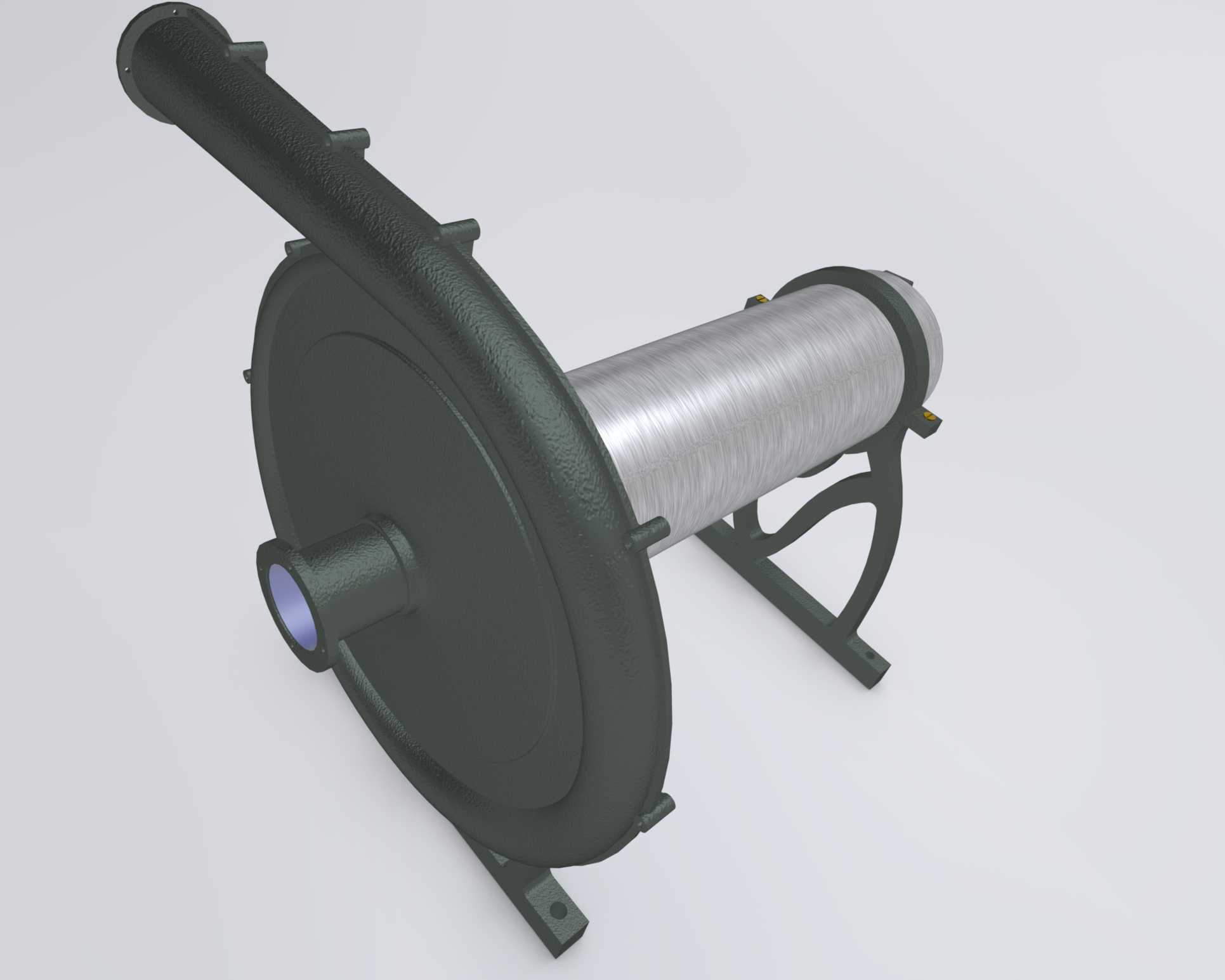

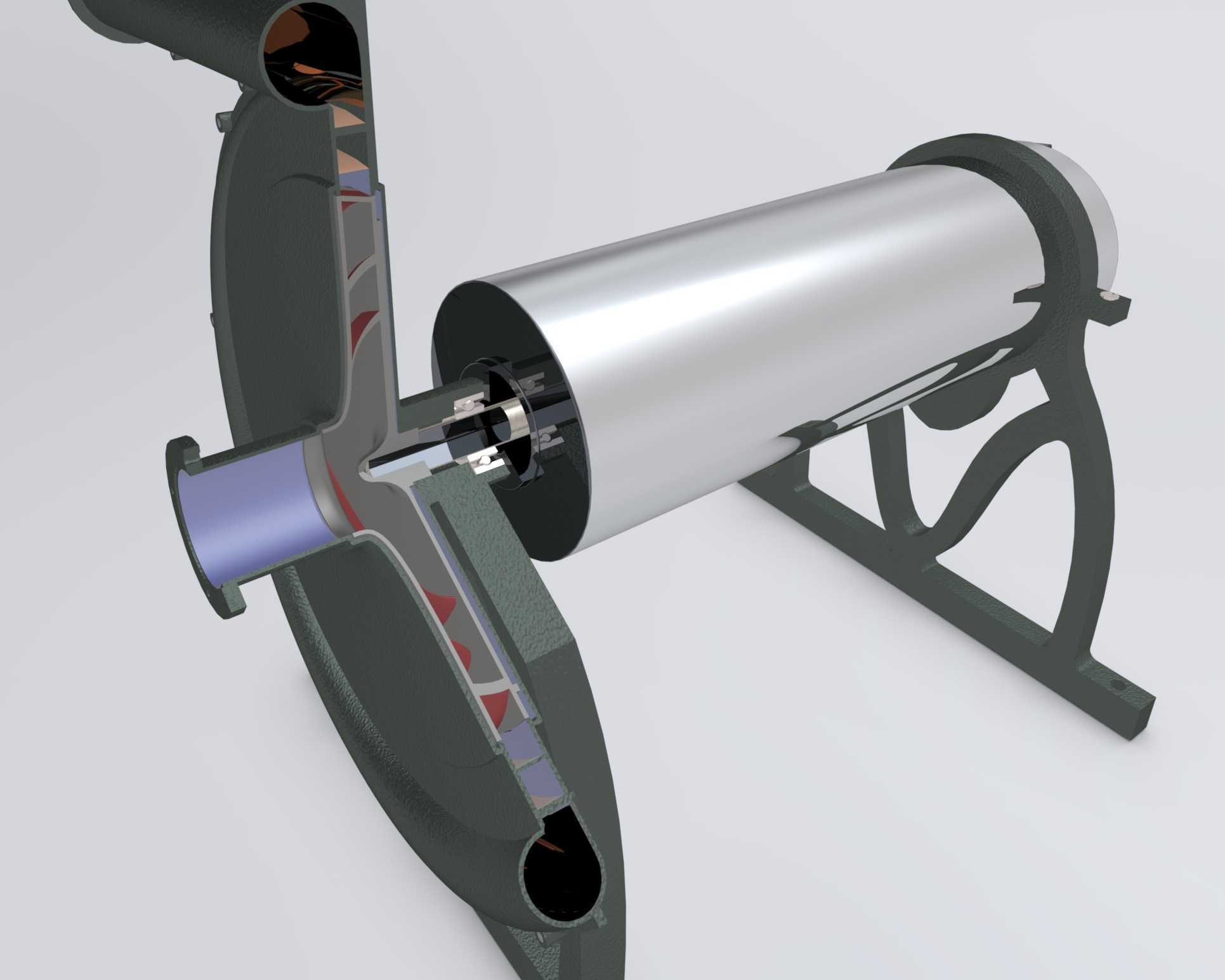

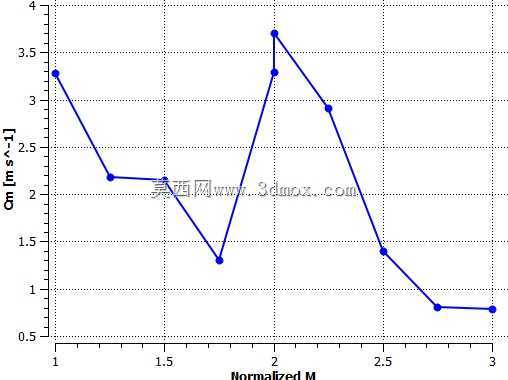

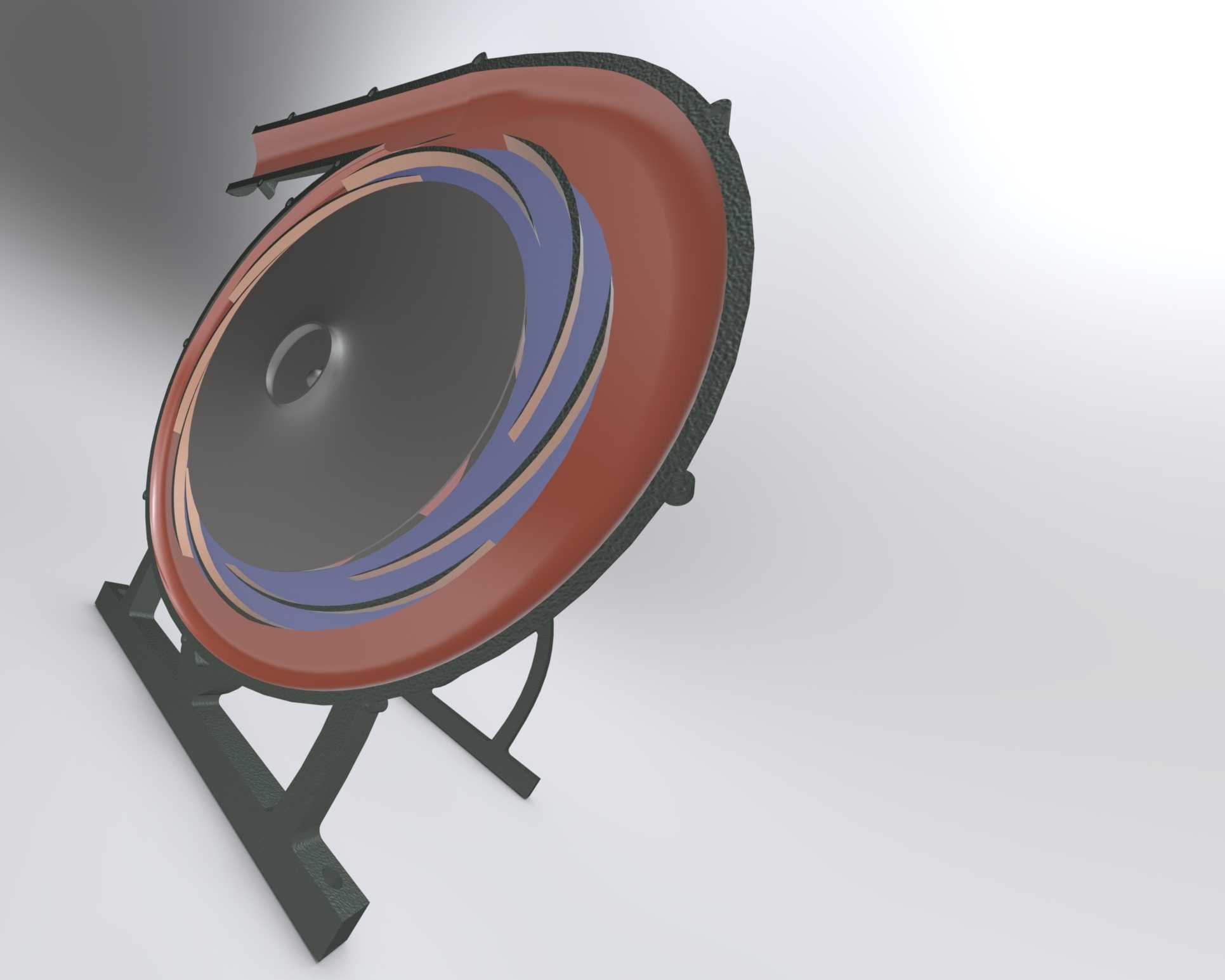

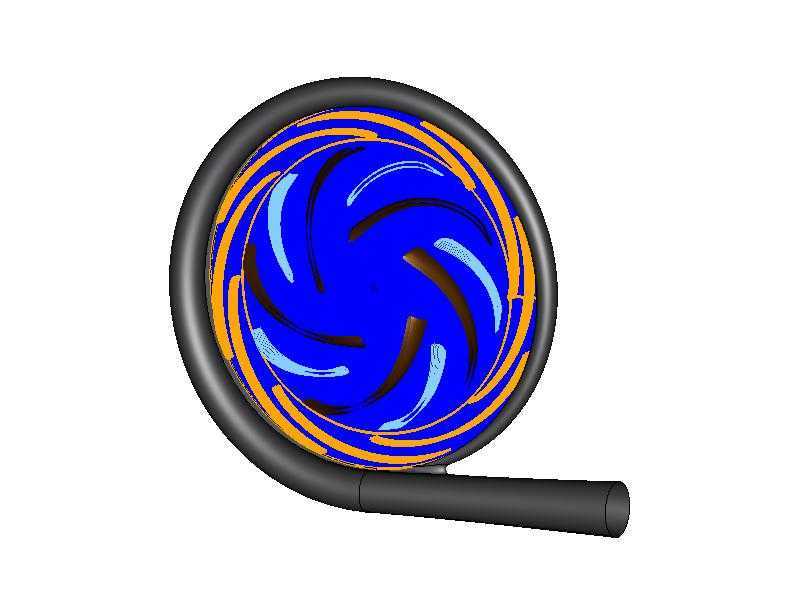

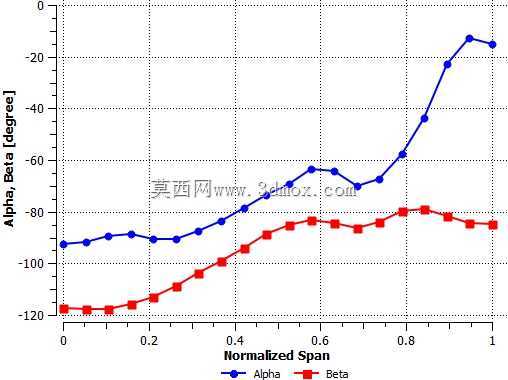

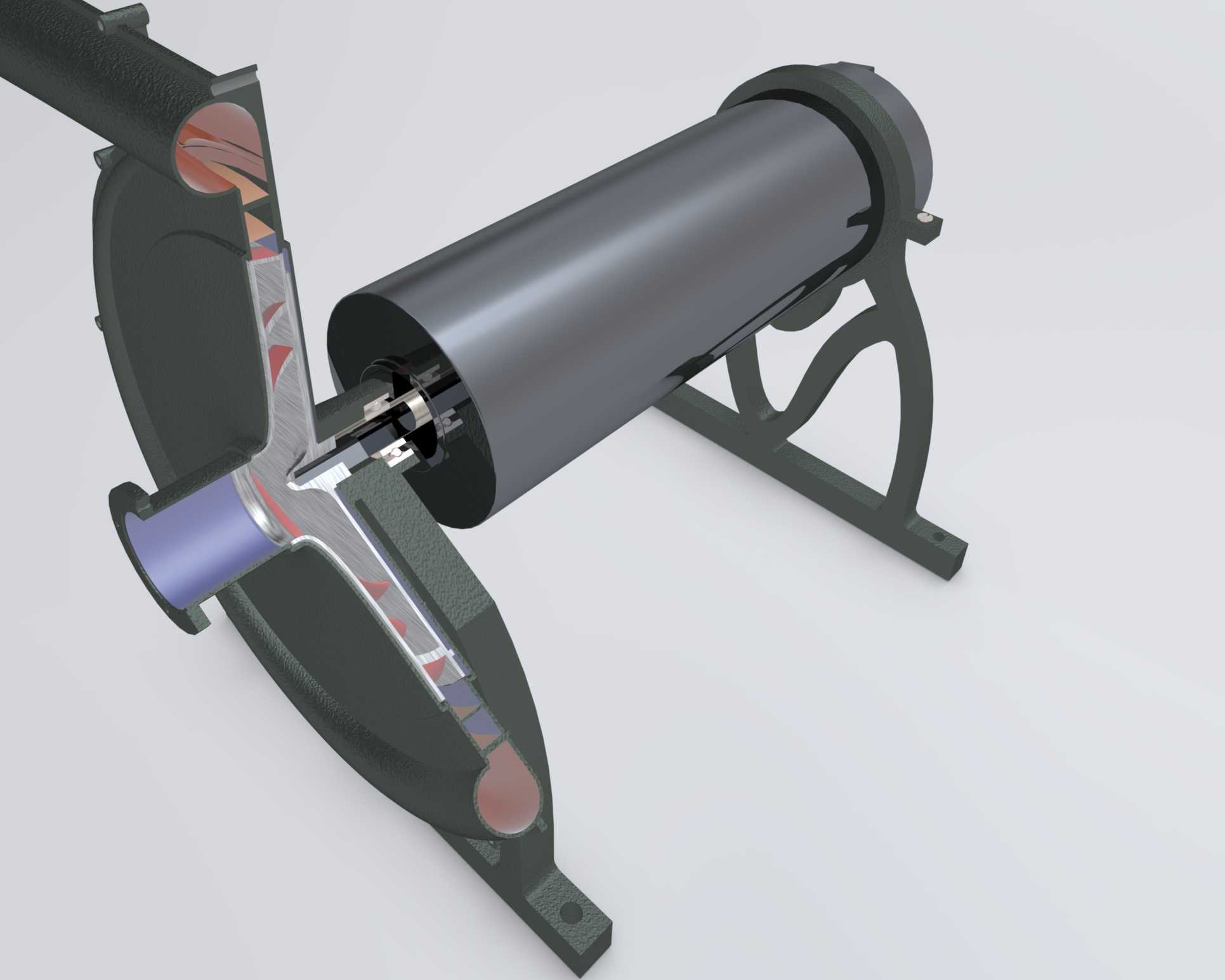

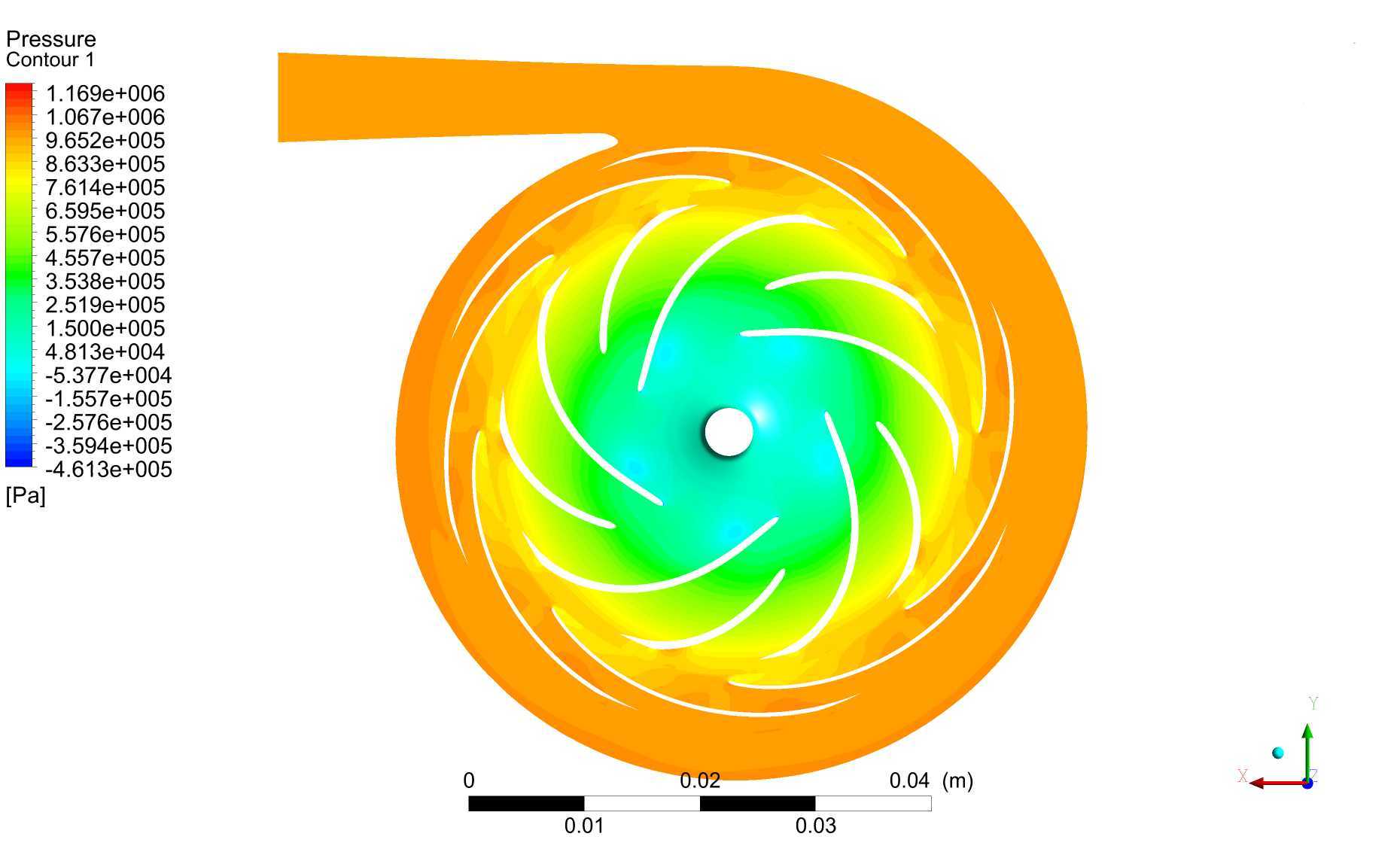

这款微型流体输送泵主要面向车载配套场景设计，可适配中型客运车辆的辅助流体循环、低压介质输送需求，在车载冷却回路、小型清洁供水、辅助喷淋系统中都能找到对应的安装位置，整体结构紧凑，专门针对车载安装空间局促、振动工况频繁的使用环境做了适配。从结构布局来看，泵体采用侧进上出的流道走向，蜗壳部分做了圆弧过渡的流道优化，配合CFD流场模拟结果调整了隔舌位置与蜗壳截面变化率，能在小功率输入下实现稳定的流体输出，减少流道内的涡流损失与流动噪音。驱动段采用直联式布局，电机壳体与泵体支架一体化设计，省去了额外的联轴器连接结构，既压缩了整体轴向尺寸，也减少了传动环节的功率损耗，底部的支撑脚做了弯折加强处理，安装孔位预留了足够的紧固件操作空间，可直接通过螺栓固定在车载安装支架上，不需要额外制作转接底座。安装边界方面，泵体进口采用标准外螺纹接口，出口方向垂直向上，整体径向最大尺寸集中在蜗壳部位，轴向长度控制在适配车载侧围安装舱的范围内，支撑脚的安装孔间距符合常规车载设备安装的通用孔距规范，不需要对现有车载安装位做大规模改造即可完成装配。功能特性上，这款泵针对车载工况做了抗振动优化，泵壳与电机连接部位设置了加强筋结构，可承受车辆行驶过程中的持续振动冲击，流道内壁做了光滑过渡处理，能减少介质内杂质在流道内的滞留概率，适配清洁水、低粘度冷却介质等多种常见车载输送介质。设计过程中通过CFD模拟对全工况流场做了验证，调整了叶轮与蜗壳的配合间隙，确保在额定转速下的输出流量与压力满足车载辅助系统的使用要求，同时控制了泵体运行过程中的振动幅值，避免对车载其他精密设备造成干扰。整体结构没有冗余的外置部件，所有连接部位都做了密封结构适配，可满足车载环境下的防尘、防溅要求，日常维护仅需检查进出口密封与支撑紧固件状态，不需要复杂的拆解维护流程，适配车载设备运维简便的使用需求。
