航空喷气式发动机涡轮风扇结构

在航空推进系统的核心部件设计中，涡轮风扇的气动外形与结构强度直接决定了整台喷气发动机的推力输出效率与运行稳定性，这类部件的三维建模需要同时兼顾流体力学性能与机械结构可靠性，不能仅追求外观曲面的流畅度。从实际应用场景来看，这类风扇主要装配于大涵道比或小涵道比喷气发动机的前端进气段，工作时需要在高速旋转状态下完成进气压缩、气流导向的核心功能，将进入发动机的来流进行初步加压后输送至压气机段，同时外涵道气流直接产生占比可观的推力，是民航客机、军用喷气式战机动力系统中不可或缺的旋转做功部件。

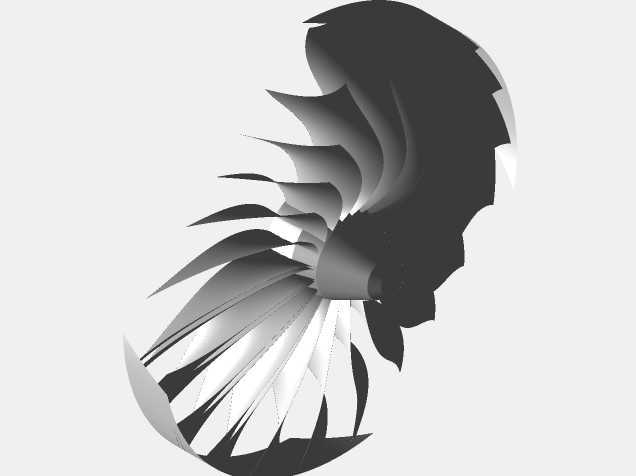

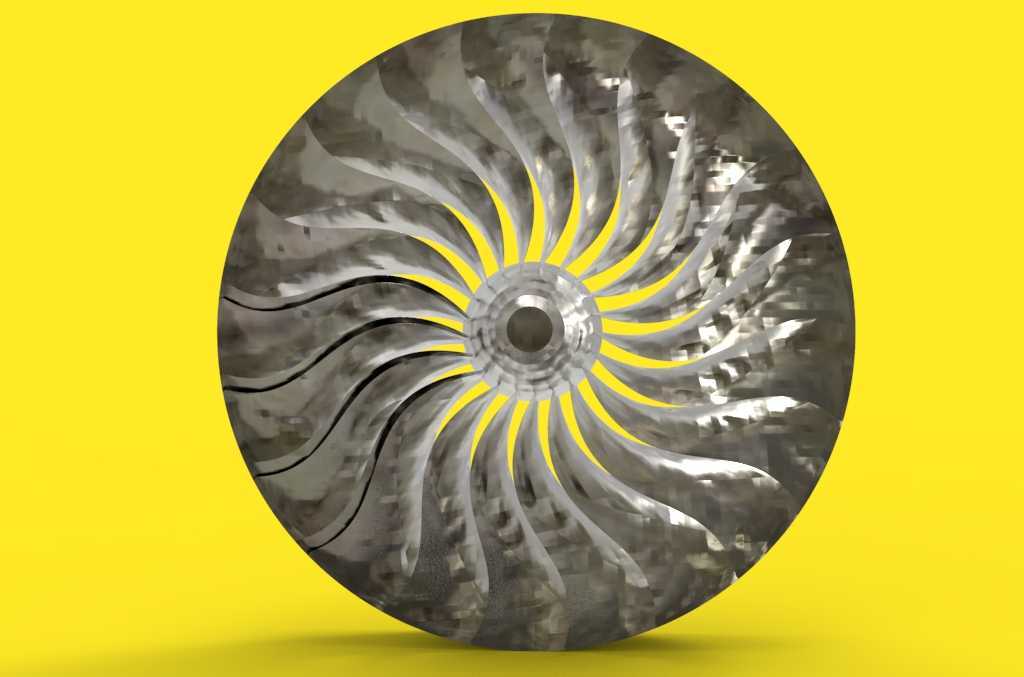

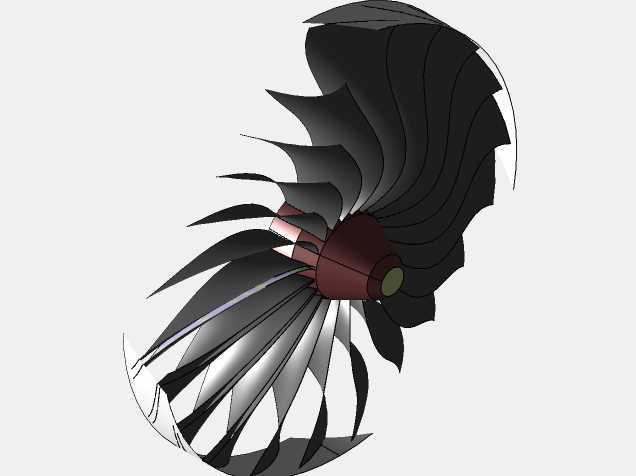

从设计思路层面拆解，该风扇的叶片采用大扭角空间曲面构型，从叶根到叶顶的翼型截面弦长、安装角连续渐变，目的是适配不同旋转半径下的线速度差异，避免叶尖处气流激波带来的能量损失，同时保证叶根位置有足够的结构强度承载高速旋转产生的巨大离心力。每片叶片的前缘做了圆滑过渡处理，后缘则根据气动计算结果保留合适的削薄角度，减少气流沿叶片表面流动时的附面层分离，降低工作状态下的气动噪声与流动阻力。整体轮盘与叶片采用一体化构型思路建模时，需要重点校核轮盘中心安装孔的配合公差，该位置是风扇与发动机主轴连接的核心定位面，安装边界需要匹配主轴的轴径尺寸、键槽位置，保证旋转过程中无偏心、无松动，避免高速转动下的动不平衡问题。

从安装边界与尺寸适配角度看，这类风扇的整体外径需要匹配发动机进气道的内壁直径，叶片顶端与机匣之间预留符合设计规范的微小间隙，既不能间隙过大导致气流泄漏降低压缩效率，也不能间隙过小导致热态运转时叶片与机匣发生刮蹭。轮盘中心的安装孔深度、端面跳动公差都需要严格匹配主轴的装配要求，建模时需要预留好锁紧结构的安装空间，保证风扇在高转速、高进气负荷下的连接可靠性。日常做这类部件的三维建模练习时，不能只做外观曲面的复刻，要结合实际工况理解每个结构细节的设计意图，比如叶片表面的曲率变化、轮盘处的减重槽设计、叶根与轮盘过渡位置的圆角处理，每一处结构都对应着实际运行中的强度、气动或装配需求，脱离工程实际的曲面建模无法应用于真实的动力系统设计场景。
