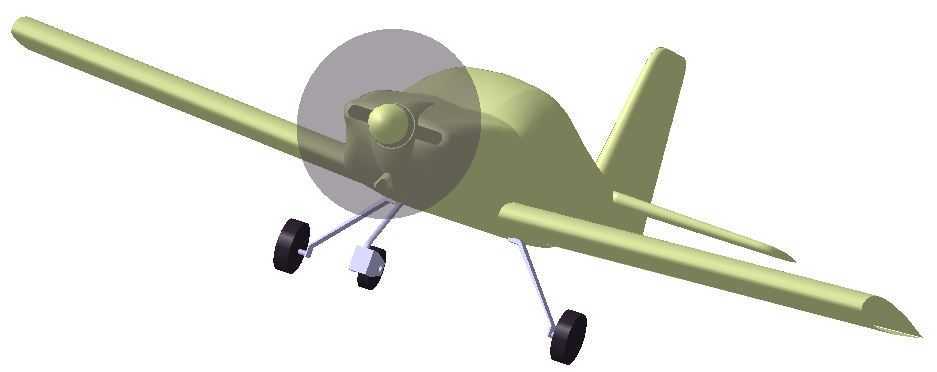

轻型螺旋桨教练机曲面结构三维建模

这款轻型螺旋桨教练机的建模围绕初级飞行训练场景展开，核心服务于通航领域飞行学员的基础操作训练需求，可覆盖起飞滑跑、基础特技、五边进近等全流程基础训练科目，相比高教机具备更低的操作容错门槛与维护成本，适配航校日常高频次的训练排班需求。建模过程中优先梳理了前三点式起落架的布局边界，主起落架采用外伸式斜撑杆结构，轮距设定兼顾地面滑行的抗侧风稳定性与翼下空间利用率，避免地面转向时机轮与翼身结构发生干涉，前起落架设置在机头下方重心靠前位置，保证滑跑阶段的方向操控灵敏度，适配学员初期的方向舵操作习惯。机身曲面采用连续过渡的流线型设计，机头段围绕螺旋桨旋转平面做了收敛式整流造型，既降低螺旋桨滑流带来的气动阻力，也为动力舱预留了充足的安装空间，座舱段的曲面隆起高度匹配单座驾驶舱的坐姿视野要求，保证前向与侧方下视视野满足起降阶段的目视参考需求。机翼采用上单翼布局，翼展长度与机身长度比例控制在1.2:1左右，既保证低速飞行阶段的升力系数，也能在训练过程中提供更温和的失速特性，避免学员操作失误进入危险尾旋状态，尾翼部分采用常规平尾加垂尾的布局，垂尾高度设定兼顾方向稳定性与机库停放的高度限制，平尾安装位置避开机翼下洗流的直接干扰区域，保证各个操纵舵面的操控效率线性可控。螺旋桨部分采用两叶定距桨的简化建模，桨盘平面与机头防火墙保持平行，预留了桨毂与发动机输出轴的连接接口位置，起落架机轮采用带阻尼的简化结构建模，可直观展示地面滑跑阶段的缓冲行程边界。整个建模过程优先保证气动曲面的G2连续，避免曲面出现突兀的折角影响气动特性的展示，各个部件的分模面位置也参考实际通航飞机的维护需求设置，机翼与机身的连接面、尾翼与机身的对接面都预留了标准的安装法兰位置，可直接用于后续的结构强度校核、装配干涉检查等后续设计环节，也可作为航校教学演示的可视化教具，帮助学员快速理解轻型教练机的整体结构布局与气动设计逻辑。
