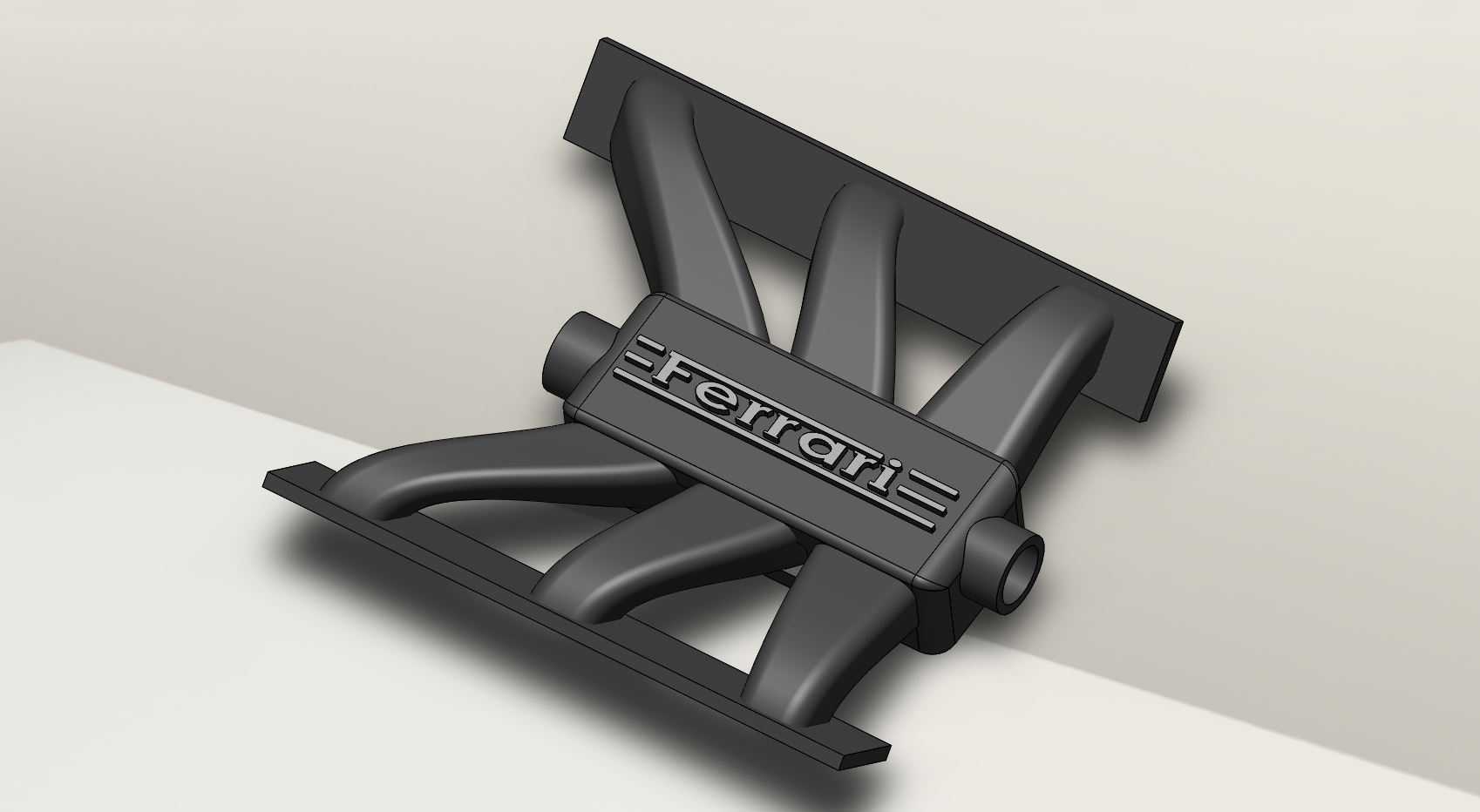

法拉利标识款汽车进气歧管结构设计

这款进气歧管的设计围绕高性能内燃机的进气效率优化展开，整体采用对称式四通路布局，对应四缸发动机的进气分配需求，安装法兰面设置在结构上下两端，上端法兰用于对接节气门体或进气总管，下端法兰直接贴合气缸盖进气道侧的安装面，法兰面预留的螺栓过孔位置匹配主流高性能小排量四缸机的缸盖安装孔位，安装边界充分考虑了发动机舱内的布局空间，整体外廓尺寸紧凑，不会与周边的线束、冷却管路、防火墙结构产生干涉。歧管的每一路进气道都做了等长化的曲面过渡设计，内壁曲面经过曲率连续优化，能够最大程度降低进气过程中的气流阻力，减少进气紊流的产生，保证各气缸获得均匀的进气充量，避免各缸工作状态出现偏差，提升发动机运转的平顺性与动力输出的一致性。歧管中部的集成式稳压腔结构做了容积优化，能够在节气门开度快速变化时起到稳定进气压力的作用，缓解进气脉冲带来的压力波动，让发动机在急加速工况下的进气响应更迅速。结构上的加强筋布局沿着气道走向分布，既能够提升歧管整体的结构刚度，降低发动机工作过程中振动带来的结构共振风险，也不会额外增加过多的结构重量，适配高性能车型对零部件轻量化的要求。表面的法拉利标识采用嵌入式结构设计，与歧管本体一体成型，既满足品牌标识的展示需求，也不会因为额外粘贴标识带来脱落、影响进气密封性的风险。在实际装车应用场景中，这类进气歧管多用于高性能乘用车型的自然吸气或小排量涡轮增压发动机，能够在高转速工况下维持稳定的进气效率，支撑发动机的高功率输出需求，同时结构上的密封面设计采用平面度公差严格控制，配合对应的密封垫片可以实现可靠的进气密封，避免出现漏气导致的空燃比异常问题，保障发动机空燃比控制精度，降低异常排放与动力损耗的风险。歧管的接口位置还预留了对应传感器的安装位，可适配进气压力、温度传感器的安装需求，无需额外做结构改装即可匹配原车的电控系统采集进气参数，满足发动机电控系统的信号采集需求。
