车载线束对接用多芯连接器结构

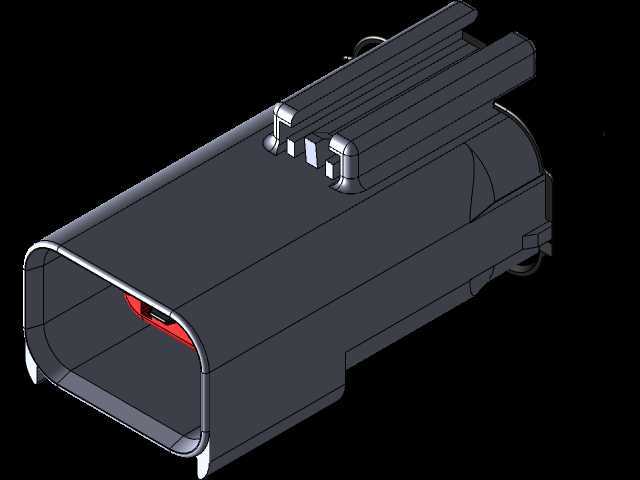

这款连接器主要应用在乘用车、商用车的整车线束回路对接场景，常见于发动机舱线束与驾驶舱线束的过渡连接、车门线束与车身主线束的对接、车灯总成与车身供电回路的插接位置，承担多回路电信号与小功率供电的导通连接作用，同时要适配车载场景下的振动、温变、防泼溅等工况要求。从结构设计来看，主体采用一体式塑壳主体，插接端做了开放式的框型导向结构，对接时可以先通过外圈的导向框完成对位，避免内部插针、插孔出现斜插顶弯的问题，塑壳外侧设置了多道平行的加强筋，既可以提升塑壳本身的结构强度，降低注塑成型后的翘曲变形量，也能在插接到位后和对接端的卡扣形成辅助限位，防止车辆行驶过程中受振动出现松脱退针的情况。塑壳内部设置了独立的端子腔隔栏，每个端子位都有对应的锁止卡点，适配标准的汽车线束端子压接后装入，隔栏可以避免相邻端子之间出现接触短路，同时端子装入后卡点会卡住端子的锁止肩，防止拉扯线束时端子从塑壳中脱出。插接端内侧设置了红色的二次锁止结构，在所有端子装入到位后，将二次锁推到锁止位置，可以进一步顶住所有端子的尾部，避免端子受轴向力后退，同时二次锁也能作为端子是否装配合格的检测标识，未推到位的状态下连接器无法完成对插，从结构上防错。安装边界方面，这款连接器属于卧式插接结构，整体外形为长条形，插接方向的长度适配车内狭窄的布线空间，外侧没有突出的安装耳，属于线束中段直插式连接件，不需要额外的螺栓固定，依靠自身的卡扣锁止即可完成固定，塑壳尾部预留了线束出线的让位空间，可以适配波纹管缠绕的线束总成，尾部和线束对接的位置可以配套防水栓，满足发动机舱等需要防泼溅的安装位置的密封要求。在实际选型使用中，这类多芯连接器可以覆盖普通信号回路、小功率供电回路的连接需求，塑壳材质选用耐温的工程塑料，可以适配-40℃到125℃的工作温度范围，满足车载环境下的高低温循环要求，同时塑壳表面做了哑光处理，避免注塑表面的缩痕影响装配手感，加强筋的排布也兼顾了脱模便利性，适合批量注塑生产。
