多级磁轨式磁力加速发射装置结构设计

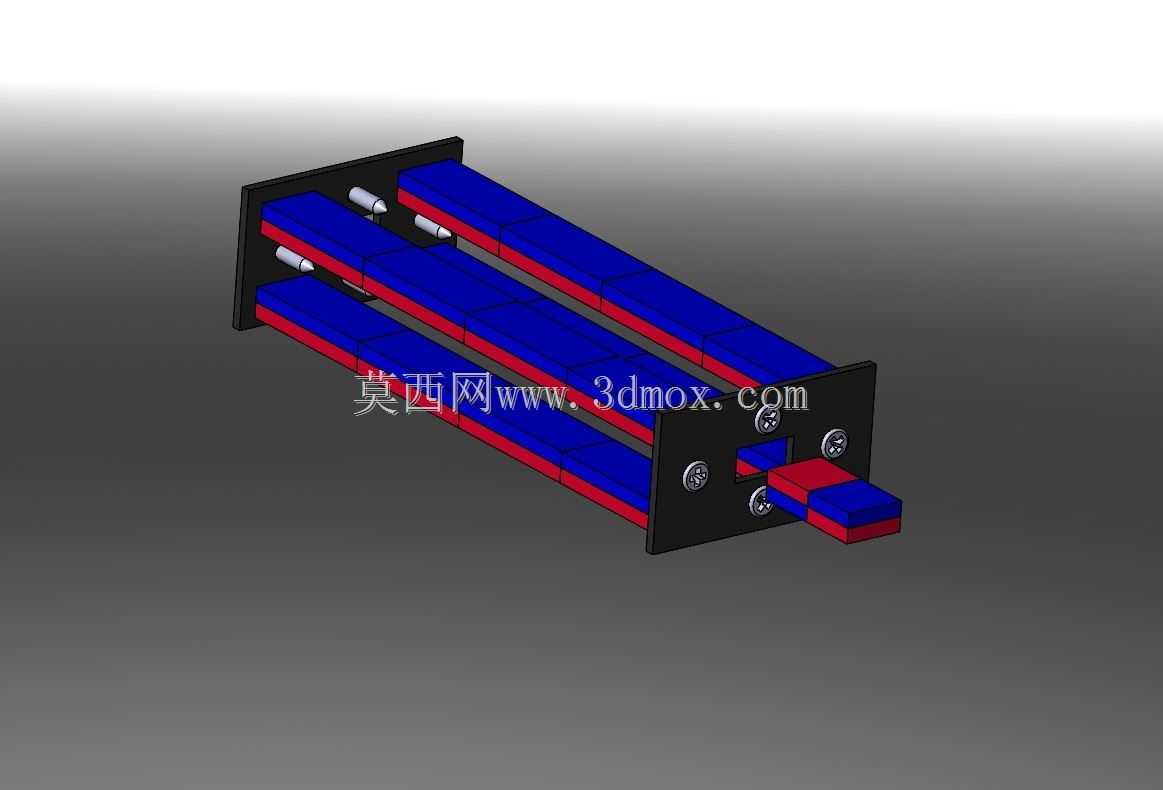

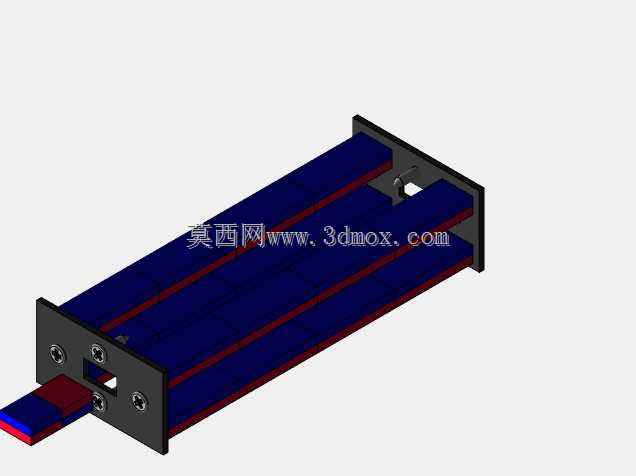

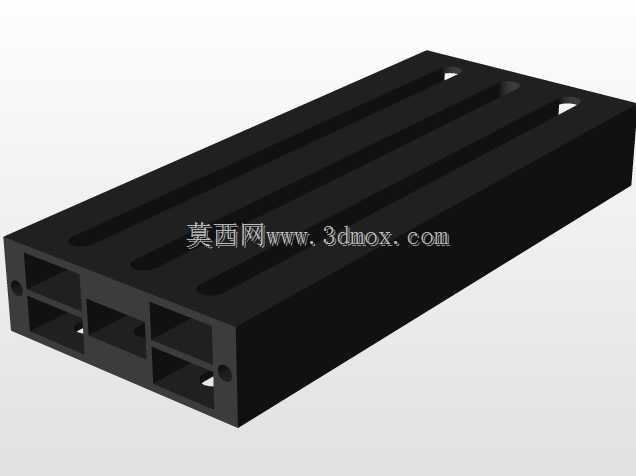

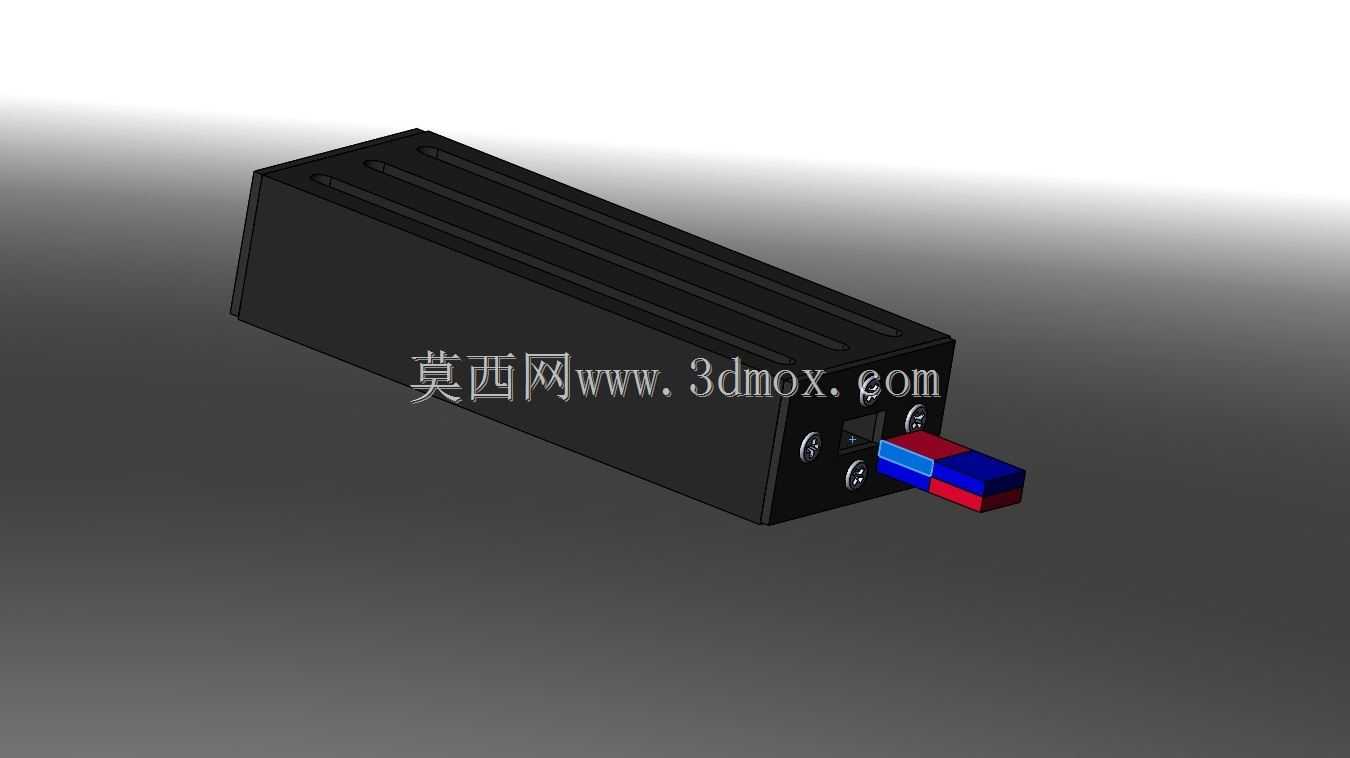

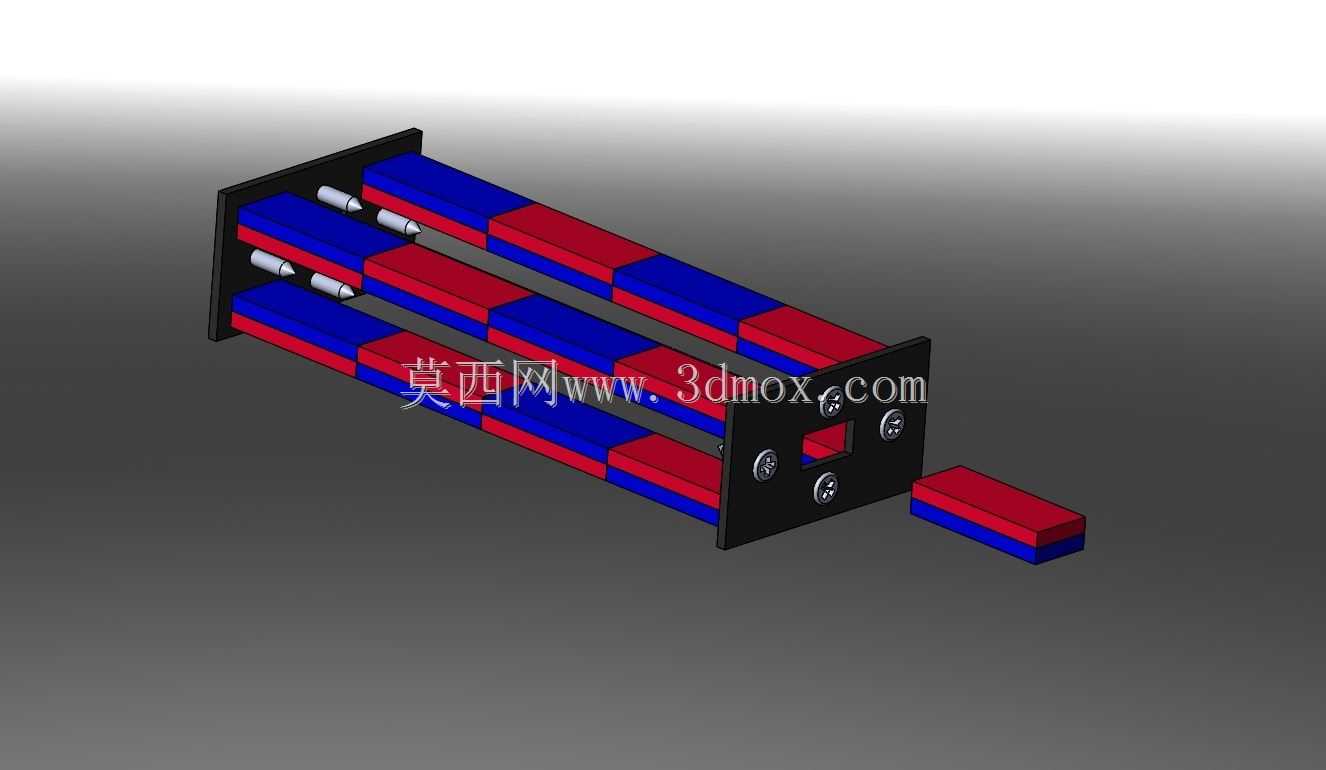

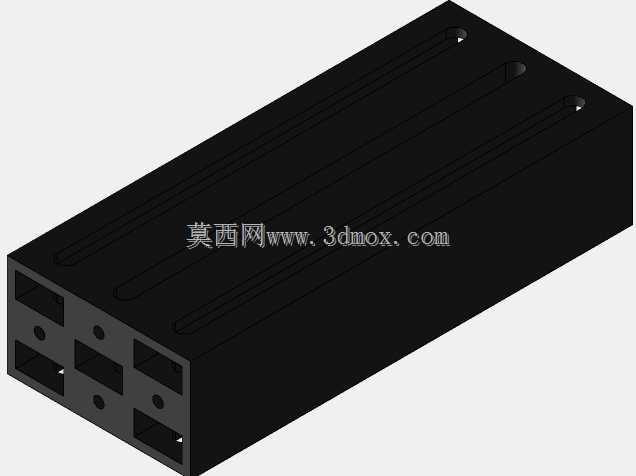

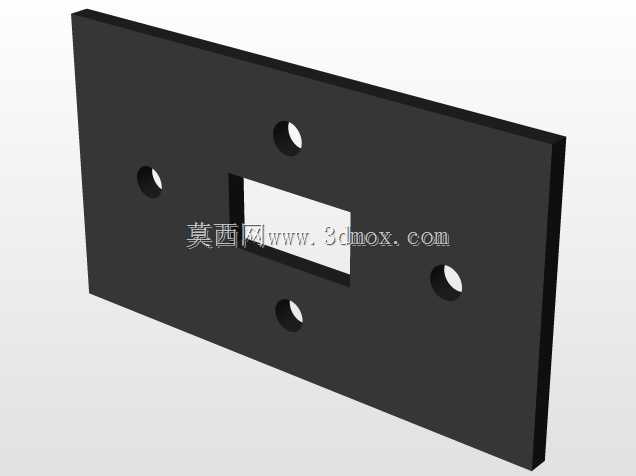

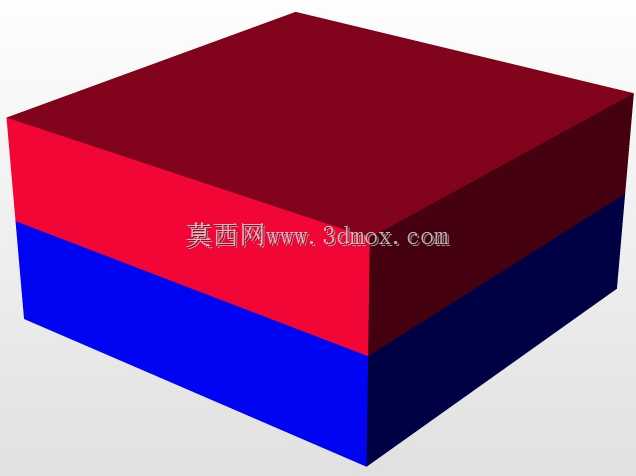

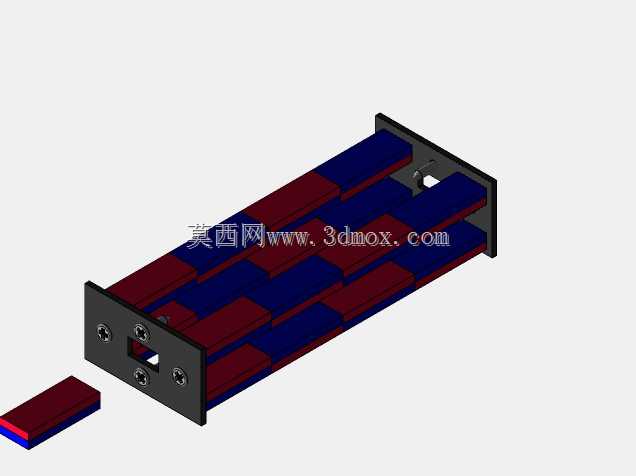

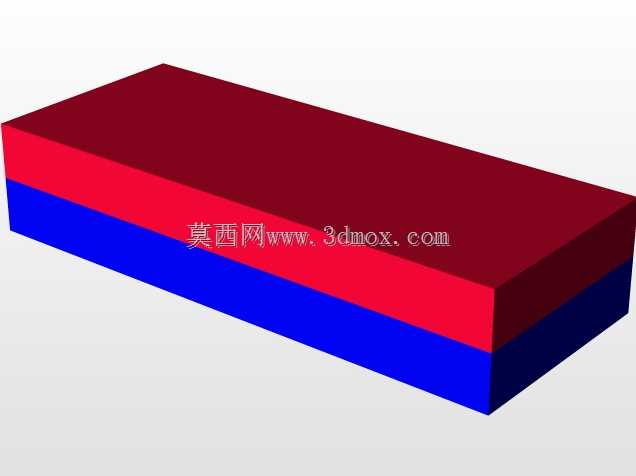

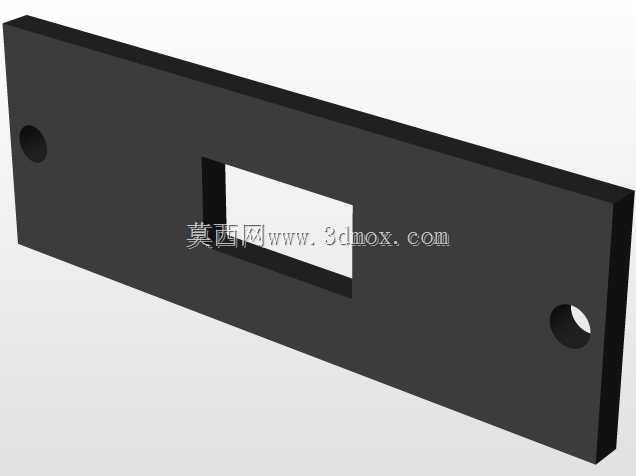

这套磁力加速装置的核心逻辑是利用永磁体同极相斥的作用力叠加，实现铁质弹射体沿轨道方向的逐级加速，整体采用三层平行磁轨布局，轨道两侧交替排布红蓝标识的永磁体单元，相邻磁体的磁极排布经过反复校验，确保弹射体经过每一段磁隙时都能获得同向的推力叠加，不会出现磁阻力抵消动能的情况。从安装边界来看，装置整体为长条形框架结构，两端设置黑色端板作为磁轨的定位基准，端板上预留的沉头孔用于固定磁轨基座，安装时需保证三层磁轨的平行度公差控制在0.1mm以内，避免弹射体运行时出现卡滞或偏磨。端板一侧设置的弹射入口为阶梯式限位结构，可适配直径6-8mm的铁质弹射体，入口处的挡块用于初始位置定位，确保弹射体初始放置位置刚好处于第一级磁斥力的作用临界点，无需额外施加初始外力即可触发加速过程。在实际应用场景中，这类磁力加速结构可用于物理实验教学中的磁力作用演示，也可作为小型物料分拣线的推送动力源，针对重量在10g以内的小型金属零件实现无接触式快速推送，相比传统气缸推送结构，不存在气动管路布置、密封件磨损更换的问题，运行过程无机械冲击，噪音水平可控制在30分贝以内。设计过程中重点考量了磁体的固定方式，每块永磁体都嵌入轨道基座的卡槽内，卡槽与磁体采用过盈配合，避免磁体在长期斥力反作用下出现移位，轨道基座选用非导磁的工程塑料材质，防止磁路通过基座形成短路，削弱轨道方向的推力输出。三层平行轨道的间距经过多轮仿真验证，间距设置为25mm时，相邻轨道的磁场干扰可忽略不计，同时能让弹射体在三层轨道的磁场共同作用下保持悬浮状态，减少与轨道壁的滑动摩擦，实测在1.2m的轨道长度下，弹射体的末端出射速度可达到8m/s，可满足短距离快速送料的需求。装置末端设置的缓冲块采用软质橡胶材质，用于吸收弹射体未脱离轨道时的剩余动能，避免端板受长期撞击出现变形，日常维护时仅需定期检查磁体表面是否吸附铁屑杂物，清理后即可保证加速效率稳定，无需额外润滑或部件更换。
