带排针接口的嵌入式核心控制电路板

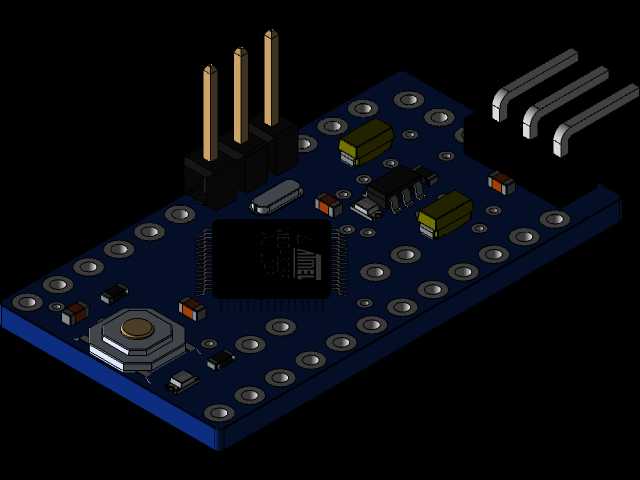

这款嵌入式核心控制板的三维结构还原，完全按照实际量产的硬件布局搭建，所有元件的空间占位、引脚伸出长度都和实物装配状态保持一致，能直接用于设备结构设计阶段的干涉校验，不用再反复核对元件手册里的零散尺寸参数。做小型智能设备结构设计的时候，很多工程师容易忽略板载接插件的伸出长度，尤其是弯针排针的折弯半径、直插排针的引脚突出高度，还有轻触按键的按压行程预留空间，这些细节如果在建模阶段没考虑到位，后期开模或者装配的时候很容易出现外壳干涉、按键按不动、接插件插不到位的问题，这个模型把这些容易遗漏的结构细节都做了还原，直排针的三个引脚高度统一，焊盘位置和PCB板的固定孔位完全对齐，弯排针的折弯角度是标准90度，引脚伸出板边的长度刚好匹配常用的杜邦线插接深度，不会因为预留太长导致外壳盖不上，也不会因为太短导致接插松动。

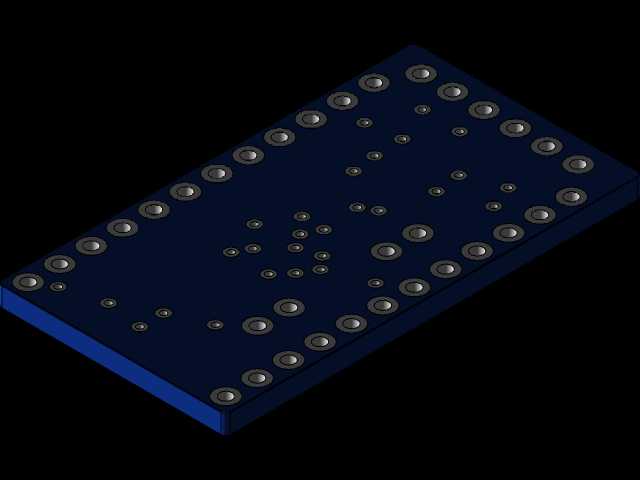

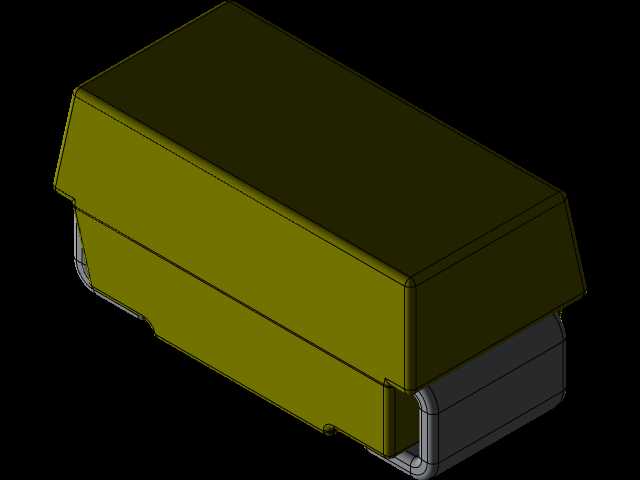

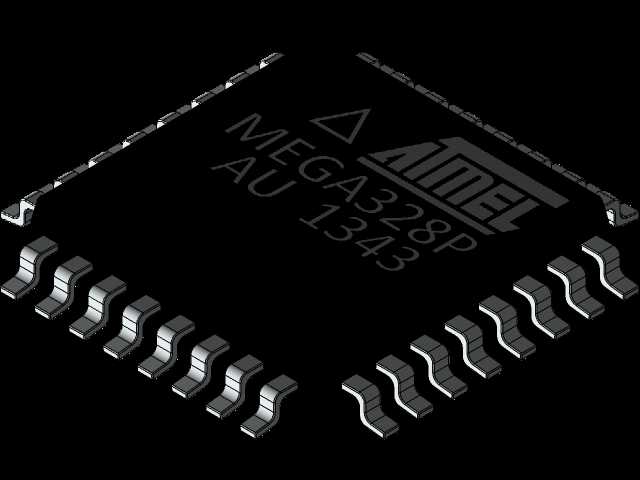

从实际应用场景来看，这类核心控制板常被用在小型传感采集节点、简易工控执行模块、教学实验开发装置里，板载的主芯片周边预留了足够的退耦电容安装空间，每个电容的位置都对应芯片的电源引脚，建模的时候也还原了电容的高度差，钽电容和陶瓷电容的外形尺寸区分明确，不会出现元件占位重叠的问题。PCB板的四个角设置了标准的安装固定孔，孔位周边做了露铜焊盘的结构还原，固定孔的直径适配常用的M2铜柱，安装的时候铜柱不会和板底的焊点接触造成短路，板边的走线区域和安装孔之间预留了足够的安全距离，符合常规PCB设计的工艺规范。

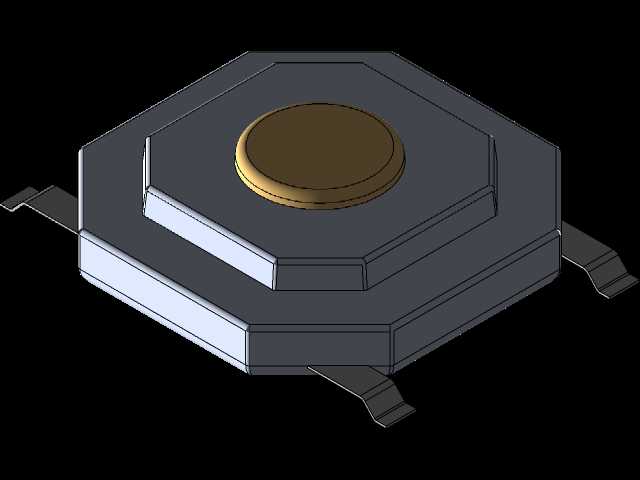

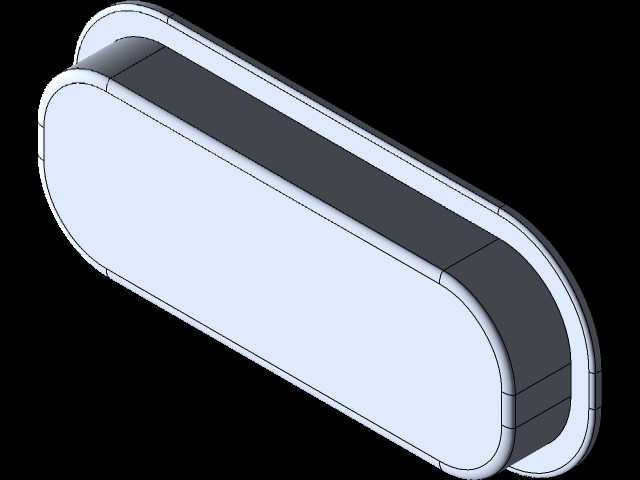

设计思路上，整个板型采用矩形布局，接插件全部布置在板的两个侧边，方便在设备内部走线的时候把线束整理到同一侧，减少线束交叉带来的装配干扰，轻触按键布置在板的角落位置，对应设备外壳上的按键开孔位置，按键的顶部高度比板上最高的排针低2毫米左右，装配的时候按键帽刚好和外壳表面齐平，不会出现按键突出太多容易误触，或者凹陷太多按不到的问题。板上的晶振元件布置在主芯片的相邻位置，走线距离最短，符合硬件布线的信号完整性要求，对应的三维模型里晶振的金属外壳高度、引脚弯折形状都和实物一致，做结构屏蔽罩设计的时候，可以直接参考这个模型的尺寸预留屏蔽罩的安装空间，不用再单独测量元件高度。

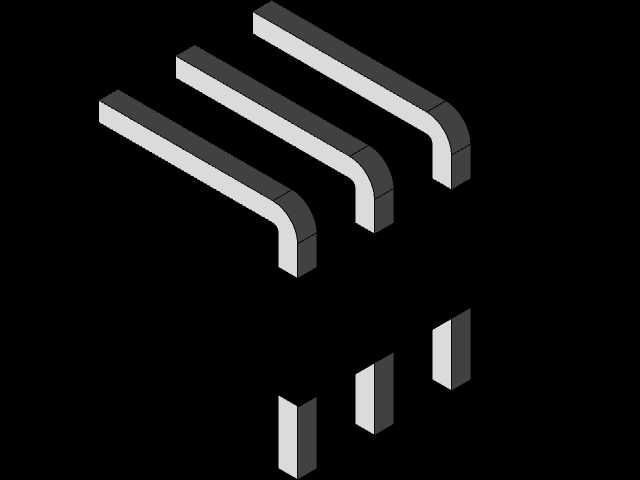

安装边界方面，PCB板的整体厚度是标准1.6毫米，板上最高的元件是直插排针，总高度从板底到引脚顶端是11毫米，弯排针从板边向外伸出的长度是8毫米，所有贴片元件的最高高度不超过3毫米，所以在设计设备内部安装腔的时候，只要给PCB板上方预留12毫米的垂直空间，板边弯排针侧预留10毫米的水平操作空间，就能满足所有元件的装配和接插需求，固定孔的中心距是按照标准孔位设计，和常用的小型设备安装立柱位置完全匹配，不需要额外做转接板就能直接固定。另外板上的LED指示灯位置也做了结构还原，指示灯的顶部高度和贴片电容齐平，设计外壳导光柱的时候，直接对准指示灯的位置预留导光孔即可，导光柱的长度可以根据板到外壳内表面的距离直接计算，不用再反复调整位置。
