多工位磁异常实验环形测试装置结构

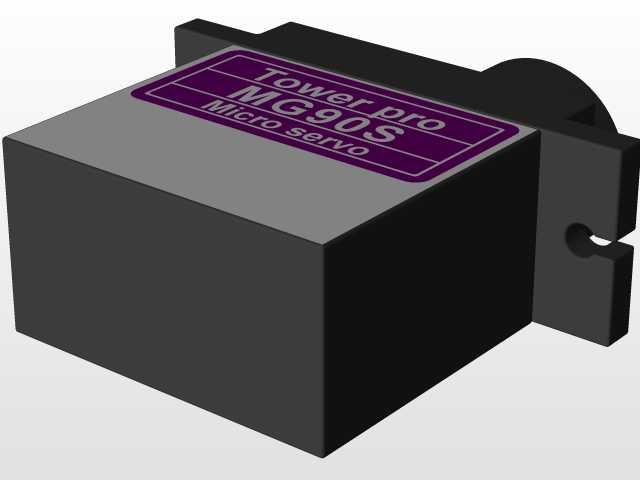

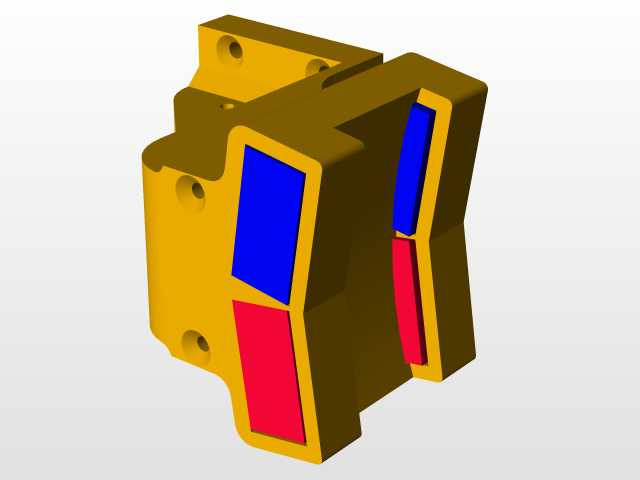

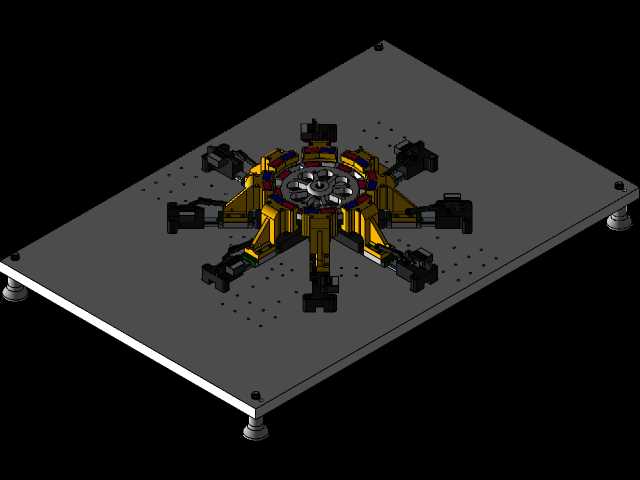

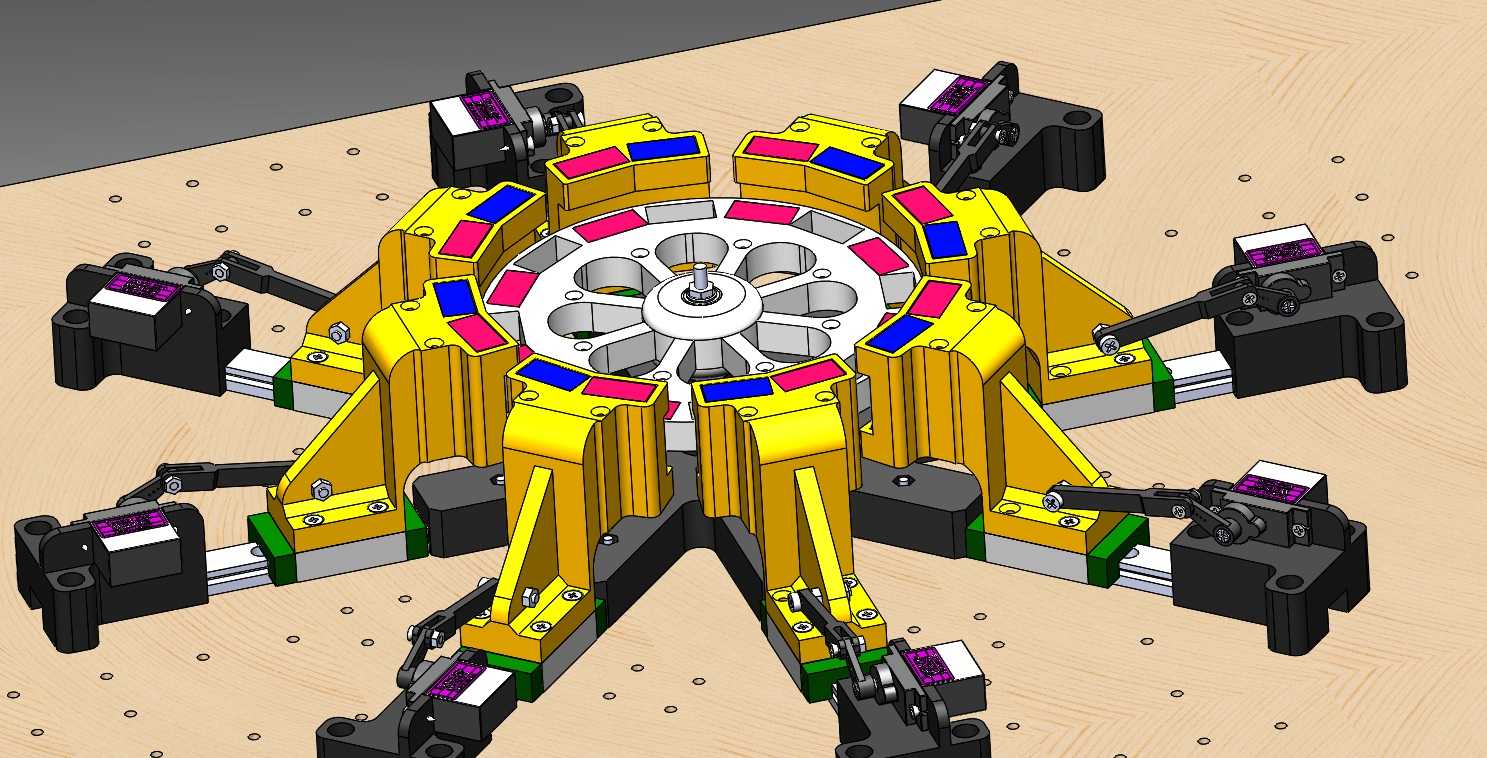

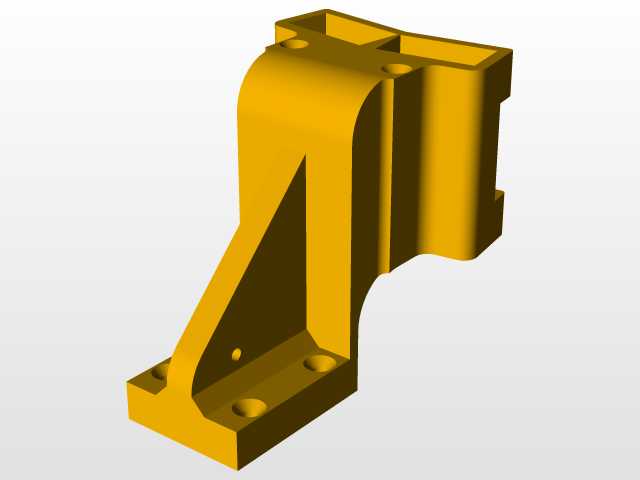

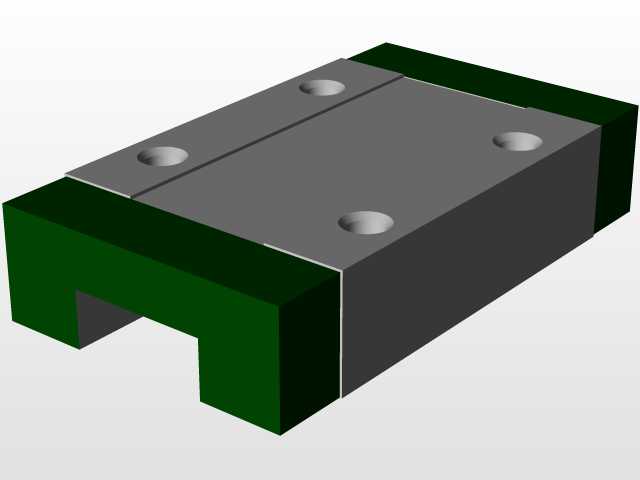

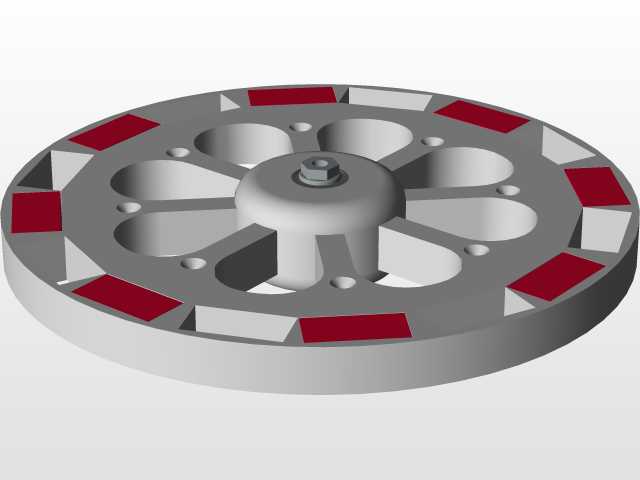

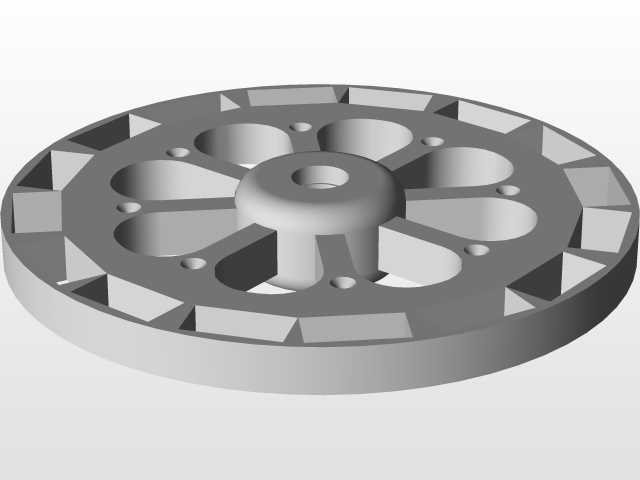

该装置为面向磁场特性验证实验设计的环形多工位测试结构，核心采用中心对称辐射式布局，围绕中心轮盘式基准构件均匀排布八组独立测试工位，可同步完成多组磁体的磁场偏压、撕裂效应等特性验证，适配高校物理实验室、磁材研发企业的基础磁特性测试场景，无需额外搭建复杂工装即可完成多组对照实验，大幅降低磁现象验证实验的前期准备周期。从结构设计逻辑来看，中心轮盘采用辐条式镂空结构，既保证整体支撑刚度，又有效降低整体自重，轮盘中心设置定位轴孔，可适配不同规格的中心磁体安装座，轮盘外缘的周向定位槽与各工位的安装基座精准配合，保证各工位到中心磁体的径向距离一致性误差控制在0.02mm以内，避免安装偏差对磁场测试结果造成干扰。每个独立测试工位采用滑台导向结构，底部配置线性导轨实现工位的径向位置调节，可根据实验需求调整磁体与中心构件的间距，滑台侧部设置锁紧机构，位置调整完成后可快速锁止，避免实验过程中出现位置偏移；工位末端配置快装磁体夹持座，可适配不同尺寸的方块、瓦形永磁体的快速装夹，夹持座采用非导磁铝合金材质加工，避免自身材质对磁场分布造成干扰。装置底部的安装基板采用带标准定位孔阵列的平板结构，孔位间距符合通用光学平台安装标准，可直接固定在常规实验台面上，无需额外加工安装孔位；整体安装边界控制在直径600mm的圆形范围内，占用实验台空间较小，适配多数常规实验室的台面尺寸。各工位的驱动拨杆采用铰接式结构，可手动控制工位的进给与复位，拨杆与滑台之间设置缓冲阻尼件，避免进给过程中冲击过大导致磁体脱落或位置偏移；工位上的磁体安装位设置红蓝标识区，可快速区分磁体的N极与S极安装方向，避免实验过程中出现磁极装反的失误。从实际使用场景来看，该结构可直接用于磁异常现象的复现实验，通过调整各工位磁体的磁极方向、径向距离，可直观观测多磁场耦合下的偏压、撕裂等特殊磁现象，也可拓展用于磁耦合传动、磁悬浮原理验证等相关教学实验；结构整体无复杂电控元件，纯机械结构即可完成核心实验动作，维护成本极低，适合教学场景下的频繁拆装与操作。设计过程中充分考虑了非导磁材质的选用，除紧固件、导轨等必要受力构件采用不锈钢材质外，其余支撑、夹持构件均采用铝合金或工程塑料加工，最大程度降低结构自身对磁场分布的影响；各活动部件的配合间隙控制在合理范围，既保证滑动顺畅无卡滞，又避免间隙过大导致的位置偏差，保证实验数据的可复现性。
