Vyrdudji系统最小电阻阀式四相电机结构

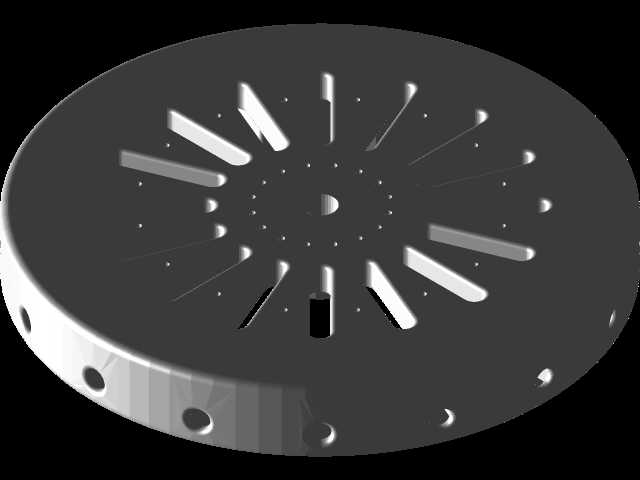

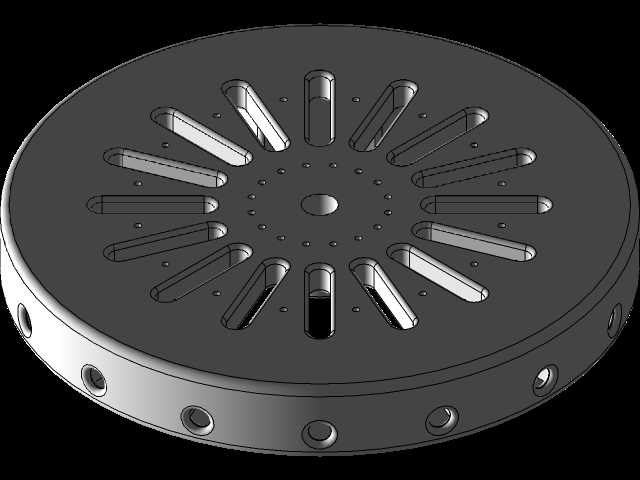

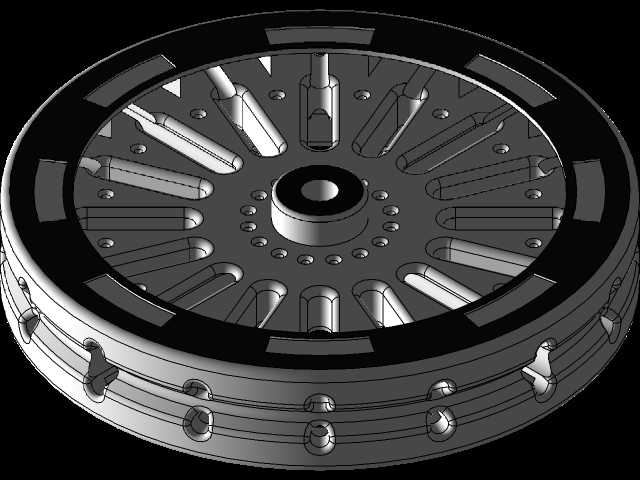

在多相流体控制与机电一体化驱动的交叉应用场景里，这类带阀组集成的四相电机结构，常被用于需要精准分配流体通路、同时完成动力输出的小型设备中，比如实验室微量流体配比装置、小型气动分拣工位的动力与控制集成单元，区别于常规独立电机加外置阀组的排布，它把阀的通断调节结构和电机本体做了同轴集成，能大幅缩减整套机构的安装占用空间，减少外接管路的接头数量，降低流体泄漏的风险点。从结构设计逻辑来看，核心的圆盘状阀板是整个部件的功能核心，板面上的多组通孔采用径向分层排布：最靠近中心轴孔的一圈细密小孔，是对应四相电机不同相位状态下的流体导通基准孔，孔径统一做了等径设计，保证各相通路的流体阻力一致，避免出现相位切换时的流量差；向外层辐射排布的成对通孔，是对应不同工作档位的流体通路，每一组孔的位置都和电机转子的转角位置严格对应，当转子转动到指定相位角时，阀板上的对应孔位会和基座上的流道对齐，实现对应通路的导通，靠这种机械对位的方式实现最小电阻的通路切换，相比电磁阀组的电控切换，这种结构在断电状态下能保持当前通路状态，不会出现误动作，适合对工况稳定性要求高、不允许突发断流或通路错乱的场景。设计过程中首先要确定的是中心安装轴孔的尺寸边界，这个孔是和电机输出轴配合的核心定位面，公差带选用过渡配合，既保证阀板和转子的同轴度，避免转动过程中出现孔位错位导致的流道通径不足，也方便后期维护时的拆卸更换。阀板的外圆尺寸是整个部件的最大径向安装边界，设计时要和电机端盖的内圈尺寸留0.2-0.3mm的间隙，避免转动时阀板外圆和端盖内壁发生刮擦，同时这个间隙也能作为流体泄压的辅助通道，当流道内出现瞬时压力波动时，少量溢出的流体可以通过这个间隙回流到储液腔，不会对阀板造成额外的轴向推力。阀板上所有孔的边缘都做了0.1mm的倒角处理，一方面是去除机加工产生的毛刺，避免毛刺脱落进入流道造成堵塞，另一方面是在孔位和基座流道对齐的瞬间，倒角能起到导流作用，减少流体进入孔道时的紊流，降低流体阻力，这也是实现“最小电阻”通路特性的细节设计点。从安装适配的角度来说，这个阀板组件不需要额外的固定支架，直接套在电机输出轴上，靠轴端的挡圈就能完成轴向定位，轴向安装尺寸只需要在电机端盖外侧预留出阀板厚度加0.5mm的活动间隙即可，不需要改动原有电机的主体安装尺寸，能直接适配同系列的标准四相电机，降低设备改造的成本。在实际工况运行中，这种集成结构的电机不需要额外布置阀组的安装空间，整套驱动控制单元的体积比分体式结构缩小近40%，同时因为减少了外接管路的连接点，流体泄漏的概率能降低60%以上，在小型化、集成化的流体控制设备里有很高的实用价值。设计建模的时候要特别注意各组孔位的角度公差，每一组对应相位的孔位角度偏差不能超过0.1度，否则会出现相位切换时流道不能完全对齐，通径变小导致流体阻力上升，达不到设计的最小电阻要求；另外阀板的平面度要求控制在0.02mm以内，保证阀板和基座流道端面的贴合度，避免出现内部窜流的问题，不同相位的流道之间如果出现窜流，会直接导致电机相位控制失效，流体分配精度达不到设计要求。
