盘式无反作用电磁驱动装置结构设计

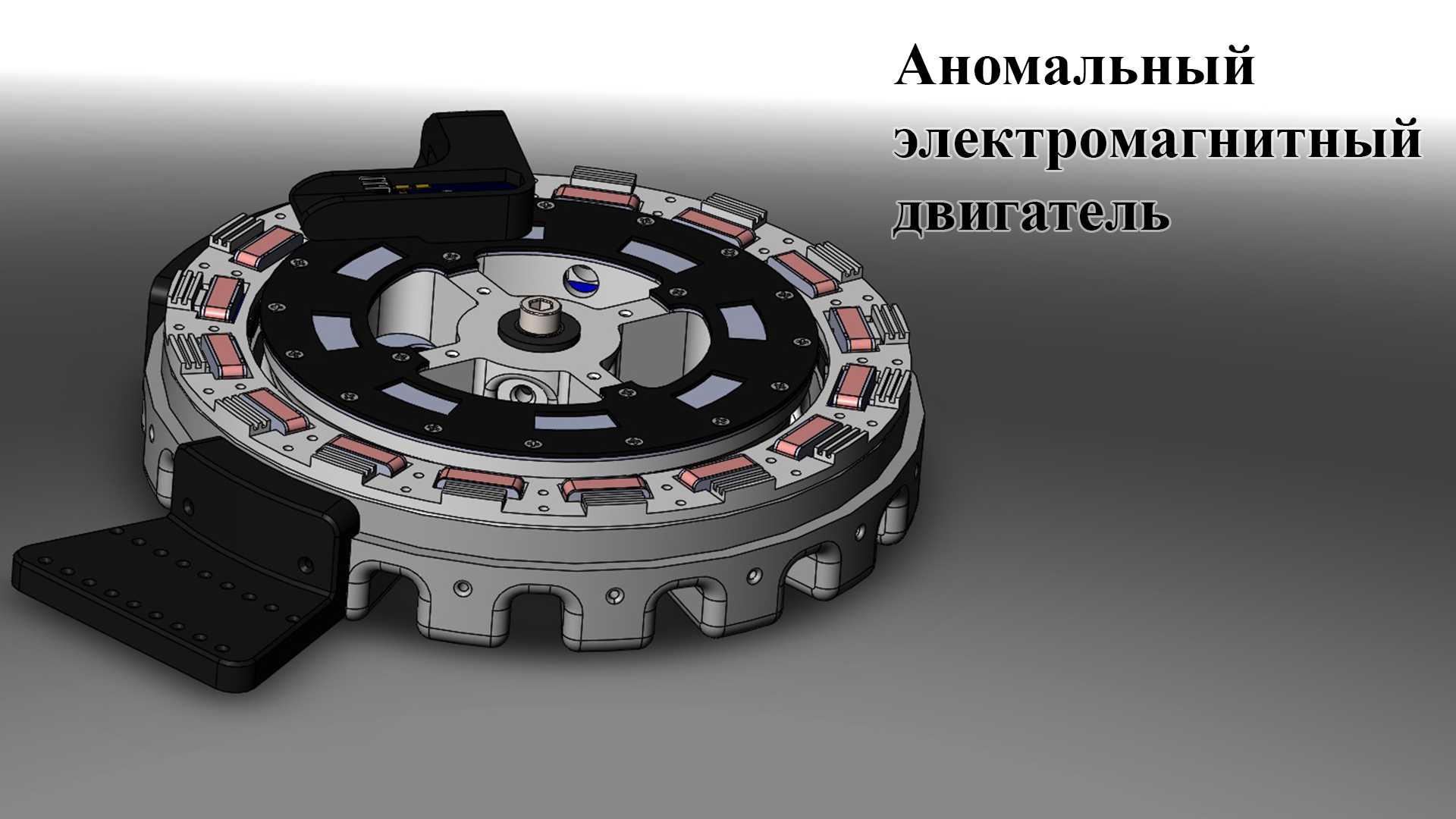

这款盘式电磁驱动装置的结构设计，核心围绕抵消工作过程中产生的反作用扭矩展开，区别于传统电机定子与转子间的作用力会向安装基座传递反向力矩的特性，其内部多组电磁作用单元采用对称周向排布的布局，能够将电磁作用力在装置内部形成闭环抵消，大幅降低对安装基座的扭矩载荷干扰。从实际应用场景来看，这类驱动结构非常适合对安装基座扭矩扰动有严格要求的精密设备搭载场景，比如高精度光学转台、空间在轨搭载的小型驱动机构、精密检测设备的旋转驱动单元，这类场景中如果驱动装置输出扭矩的同时向基座传递反向力矩，很容易引发基座的微幅振动，进而影响检测精度或者设备姿态稳定性。

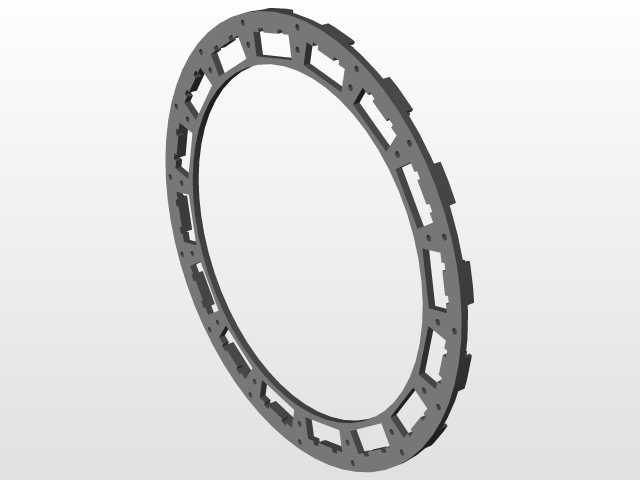

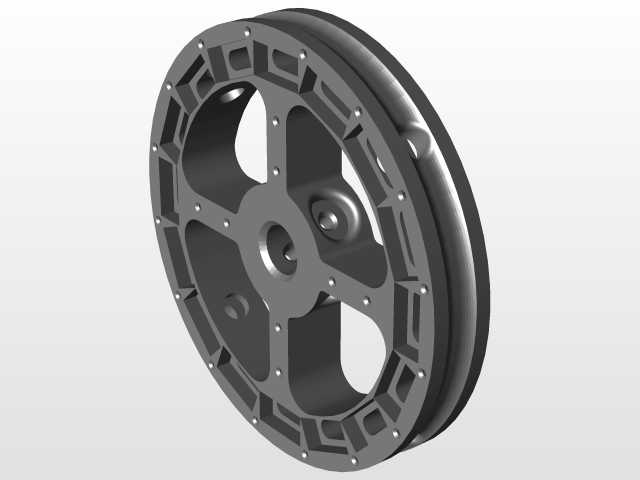

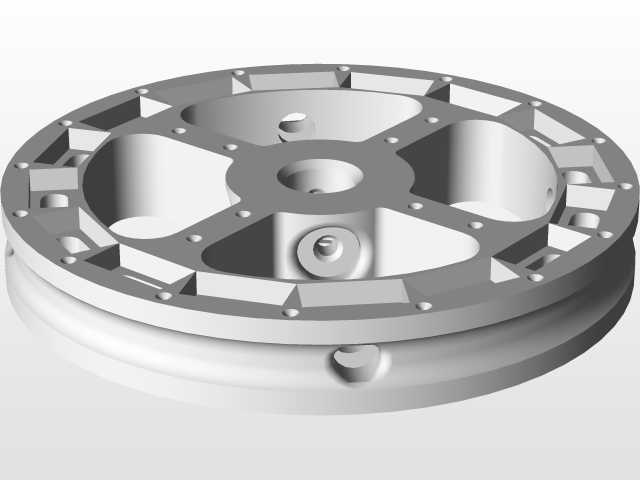

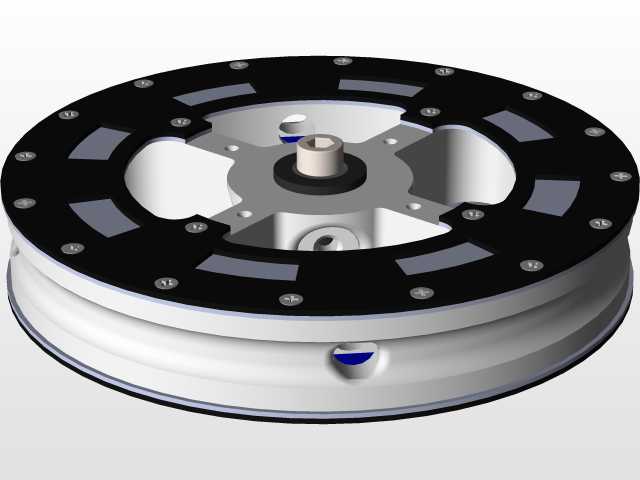

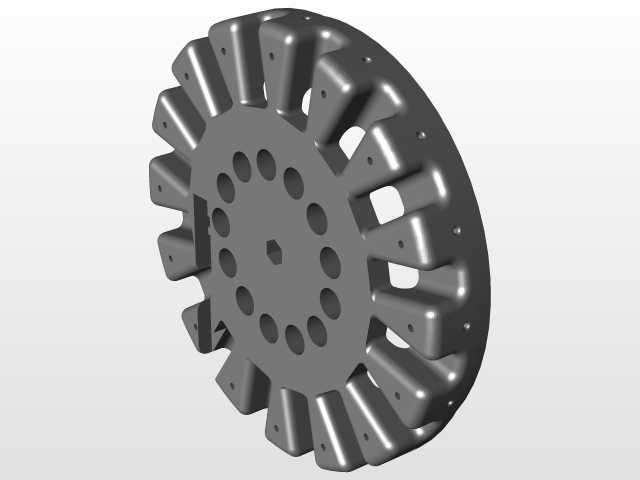

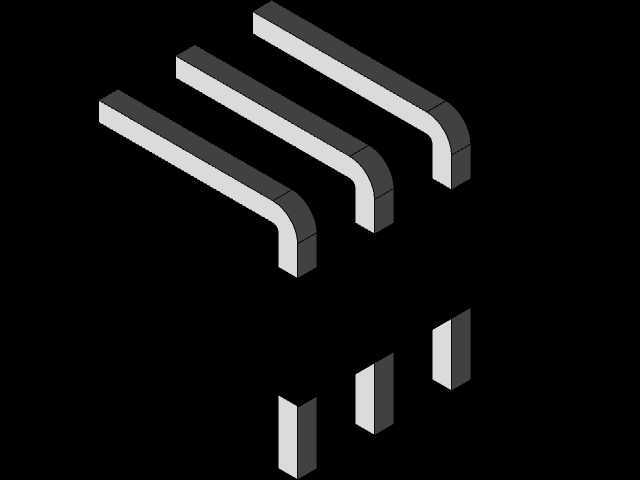

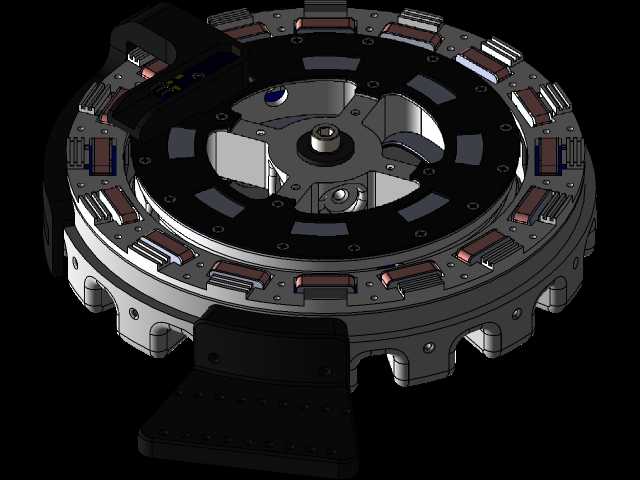

从结构功能特性来看，装置整体采用扁平盘式的布局，周向均匀分布多组独立的电磁线圈模块，每个线圈模块都通过独立的安装槽固定在外侧的环形定子基座上，线圈的接线端沿定子基座的预留走线槽汇聚到侧边的接线座位置，避免走线杂乱干扰内部磁场分布。中间的转子部分采用导磁材质的盘式结构，对应每个线圈的位置都设置了匹配的导磁凸台，转子中心设置有标准的输出轴安装位，输出轴与转子盘之间通过过盈配合加定位销的方式固定，保证扭矩传递的可靠性，同时输出轴的上下两端都预留了轴承安装位，可以根据实际安装需求匹配深沟球轴承或者角接触轴承，适配不同转速、不同载荷的使用需求。

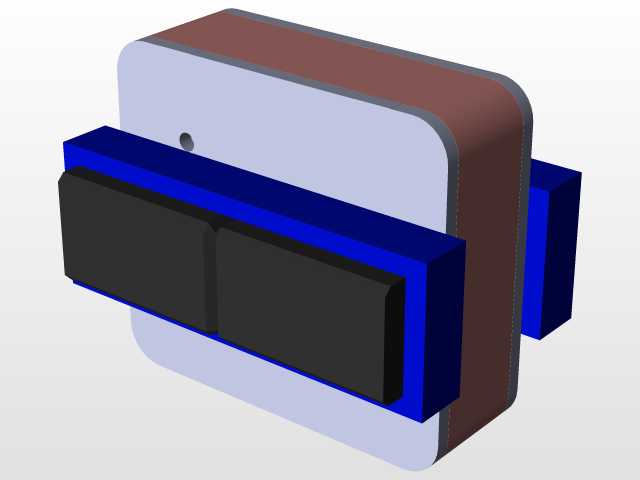

设计思路上，这款装置没有采用传统电机的硅钢片叠压定子结构，而是采用模块化的线圈安装方案，每个线圈单元都可以单独拆卸更换，后期维护时不需要拆解整个装置的主体结构，只需要拆下故障对应的线圈模块即可完成更换，大幅降低后期维护的成本。同时为了抵消反作用扭矩，装置内部的电磁作用单元采用两两对称的电流方向设计，相邻线圈产生的切向电磁力在驱动转子转动的同时，对定子基座产生的反向扭矩会被对称位置的线圈反向作用力抵消，最终传递到安装基座的反作用扭矩可以控制在输出扭矩的3%以内，远低于传统盘式电机的反扭水平。

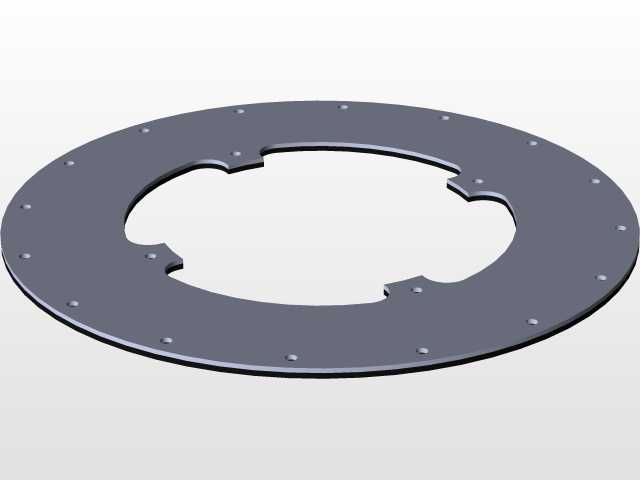

从外形尺寸与安装边界来看，装置整体为圆柱形扁平结构，主体外径适配常规的盘式设备安装空间，整体厚度控制在较小的范围内，适合在轴向安装空间受限的场景下使用。底部的安装基座上均匀分布有多个沉头安装孔，孔位采用圆周等距排布的方式，能够适配不同规格的安装法兰，安装时只需要将基座贴合安装面，拧入对应规格的内六角螺栓即可完成固定，不需要额外设计定制的转接法兰。转子输出轴的轴伸长度预留了足够的连接空间，可以通过联轴器直接连接负载，也可以加装齿轮、同步带轮等传动件实现扭矩的传递，输出轴的轴端还设置有标准的螺纹孔，方便安装轴向定位的挡圈或者连接件，避免负载运转过程中出现轴向窜动。

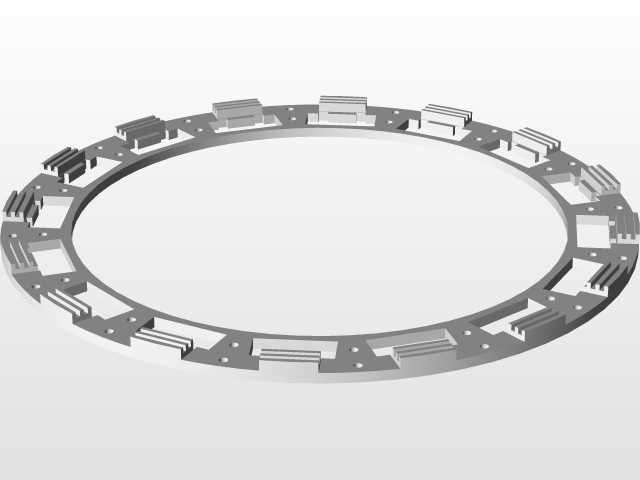

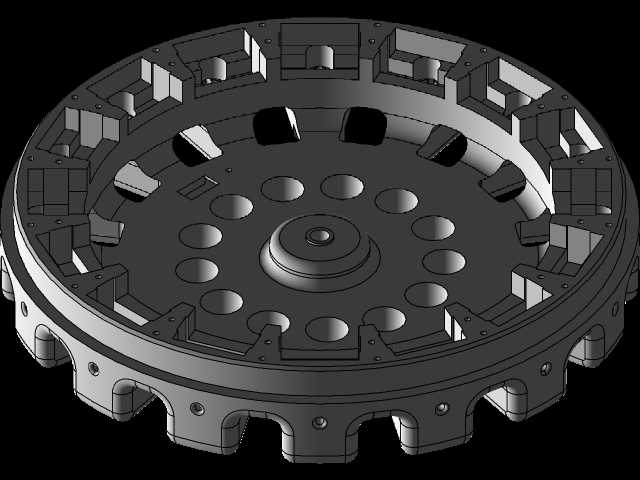

在细节结构处理上，定子基座的外侧设计有多个均匀分布的散热槽，能够在装置持续运转过程中增大散热面积，将线圈产生的热量快速传导到外界空气中，避免线圈长时间高温工作出现绝缘老化的问题。侧边的接线座采用防护式结构，接线端子隐藏在接线盒内部，能够避免外界的灰尘、金属碎屑接触到接线端引发短路故障，适配车间、实验室等不同的使用环境。转子盘与定子线圈之间的气隙设计为均匀的环形间隙，间隙大小控制在合理范围内，既能够保证电磁作用力的传递效率，又能够避免加工、安装误差导致转子与定子出现刮擦的问题，降低零件的加工精度要求，提升装置的装配良品率。
