带直流高压微型变压器的泰瑟枪结构设计

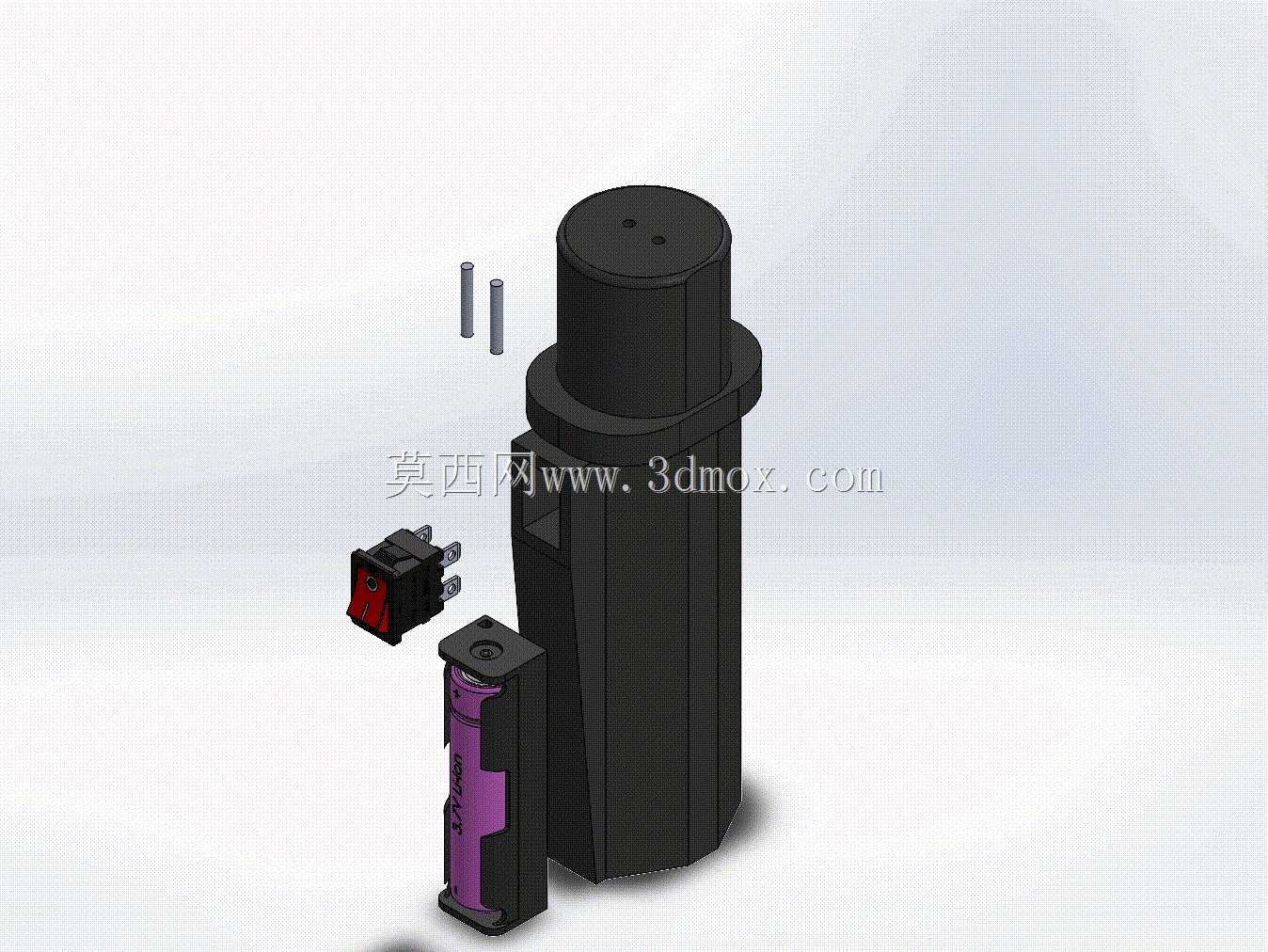

这款泰瑟枪的结构设计围绕非致命性电击器械的实际使用需求展开，核心搭载1000V直流高压微型变压器，整体采用模块化拆分结构，将高压发生模块、电容储能单元、触发开关、发射电极组件做了独立腔体分隔，避免高压回路与低压控制部分出现爬电风险。从实际应用场景来看，这类器械多用于安保执勤、个人防卫场景，设计时优先考虑握持手感与结构可靠性，主体外壳采用符合人体工学的柱形轮廓，握持段做了防滑收腰处理，整体外轮廓最大直径控制在38mm，总长度不超过180mm，可适配常规快拔套的安装尺寸，不会出现突出剐蹭的问题。

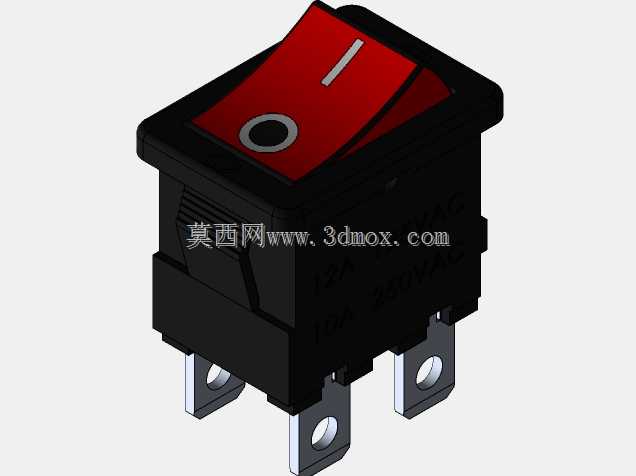

设计思路上优先保障高压模块的绝缘防护，变压器与电容组件单独设置在绝缘仓内，仓壁厚度预留2.5mm的绝缘安全距离，避免高压击穿壳体；触发开关采用侧置式带防误触保护结构，开关外部设置凸起防护筋，防止日常携带过程中误触触发。电极组件采用可拆卸式设计，两个放电电极与主体前端的安装孔采用间隙配合，安装深度预留8mm，既保证接触导通的可靠性，也可在电极损耗后快速更换。电容储能单元采用独立抽拉式仓体，仓体与主体之间设置定位卡扣，更换维护时无需拆解主体核心结构，卡扣的扣合行程设置为3mm，拆装力度控制在15N左右，兼顾固定可靠性与拆装便捷性。

从安装边界来看，所有内部元器件的排布都预留了装配公差，高压变压器的安装位设置了两个定位柱，柱径与变压器安装孔的配合公差选H7/g6，避免装配时出现过紧压损元器件或者过松晃动的问题；导线走线槽沿壳体内壁布置，槽深1.5mm，可容纳直径1mm的高压导线，走线槽边缘做了R0.5的圆角处理，防止装配时割破导线绝缘层。外壳的拼接结构采用止口配合，止口深度2mm，配合面预留0.1mm的涂胶槽，可在装配时打密封胶提升整体防尘防水能力，适配户外执勤的复杂使用环境。触发开关的安装位设置了定位凸台，开关引脚与内部电路板的焊接位置预留3mm的操作空间，方便生产装配时的焊接作业，也避免引脚受力断裂。整体结构没有多余的外露凸起，所有棱角都做了R1以上的圆角处理，既提升握持舒适度，也避免携带时勾挂衣物。
