手持式气动嵌缝涂胶作业工具结构设计

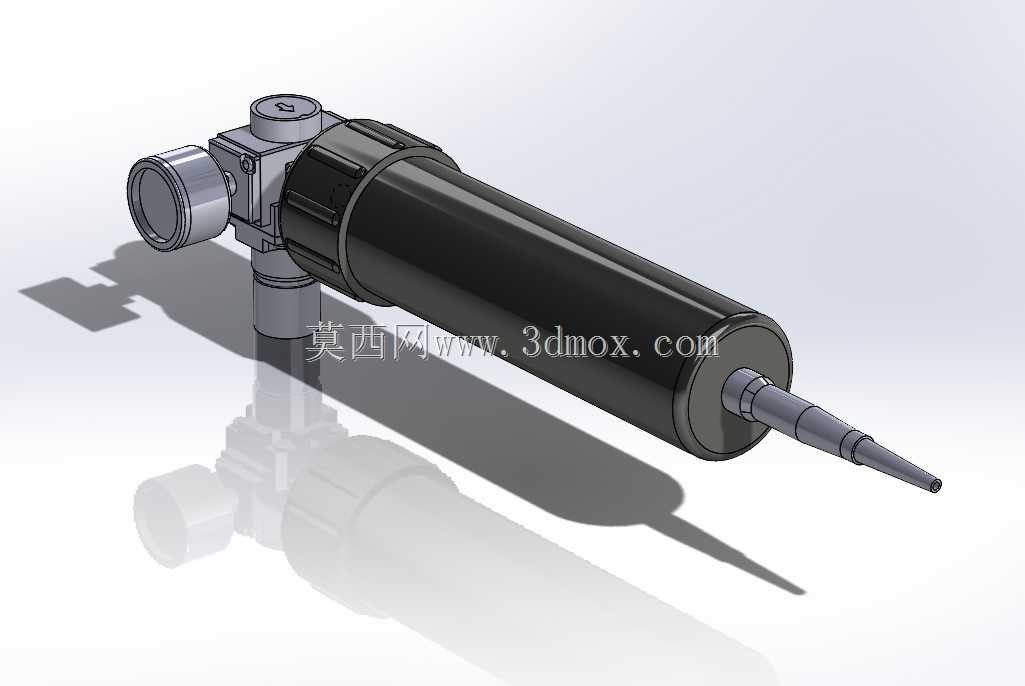

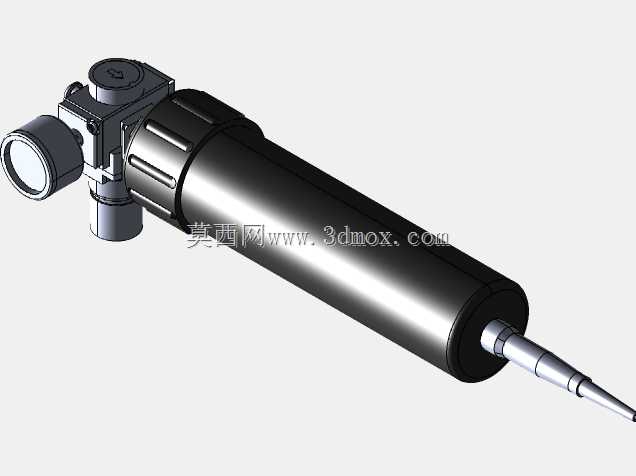

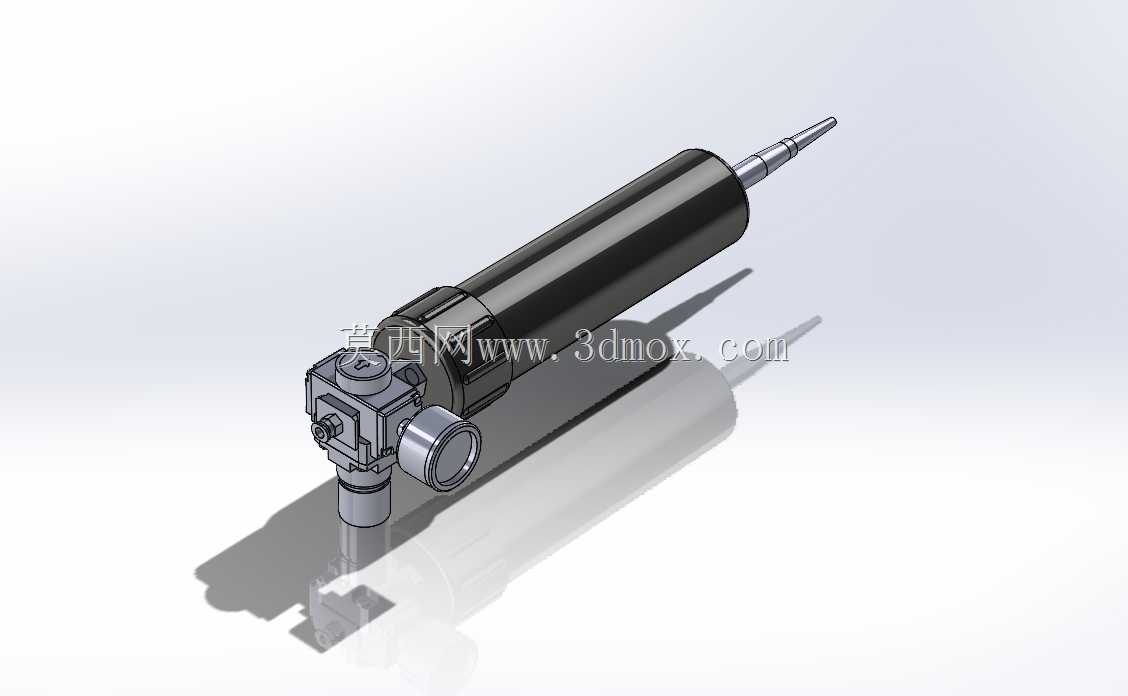

这款手持式气动嵌缝工具的三维结构，核心围绕小缝隙精准注胶、密封填缝的实际作业需求搭建，在建筑装修、五金装配、电子元器件点胶、小型构件密封等场景中适配性极强，能替代传统手动挤胶的作业方式，降低长时间操作的手部疲劳，同时提升出胶量的控制精度。从结构布局来看，主体采用长筒式握持设计，筒身直径适配成年人手掌抓握弧度，握持区域做了防滑的棱面结构处理，作业时手腕无需过度弯折，可适配仰角、侧缝、窄间隙等多种刁钻作业位置，整体长度控制在单手可操作的范围内，前端出胶嘴采用阶梯收窄的锥形结构，最前端出胶口径极小，可深入宽度1mm以内的窄缝完成注胶，避免胶液溢出污染缝外基材。进气接口设置在主体侧上方，采用标准快插接口规格，可匹配车间常规气动管路的快接接头，无需额外转换配件，接口内部集成了气量调节旋钮，可通过旋转旋钮调整进气压力，进而控制出胶速度，适配不同粘度的胶体，从低粘度的瞬干胶到高粘度的密封胶都可通过气压调整实现稳定出胶，不会出现胶体断流、滴漏的问题。设计过程中重点考虑了胶体残留的清理便利性，储胶腔与主体气动驱动段采用可拆分的连接结构，作业完成后可快速拆卸储胶腔与出胶嘴，使用专用溶剂冲洗残留胶体，避免胶体固化堵塞流道，延长工具使用寿命。出胶嘴与主体的连接采用螺纹锁紧结构，可根据不同作业场景更换不同口径的出胶嘴，比如宽缝填缝时可更换大口径平嘴，窄缝点胶时更换细锥形嘴，无需更换整把工具即可适配多类作业需求。气动驱动段的内部结构做了密封优化，所有动密封位置都采用耐溶剂腐蚀的密封件，避免胶液或者清洗溶剂渗入气路造成元件卡滞，同时在排气位置设置了消音结构，降低作业时的排气噪音，符合车间作业的噪音管控要求。从安装边界来看，工具整体无外凸的尖锐结构，侧方进气接口的外伸长度控制在合理范围，在狭窄空间作业时不会与周边构件发生干涉，握持位置的重心靠近手掌中心，长时间手持作业不会出现重心偏移导致的手腕酸痛问题，整体重量控制在单手可轻松持重的区间，女性作业人员也可轻松操作。在实际装配场景中，这类工具可用于钣金拼接缝的密封胶填涂、电子元件引脚的固定点胶、卫浴安装的缝隙密封、木制品拼接的填缝补胶等多个场景，相比手动胶枪，出胶压力更稳定，不会出现手动施力不均导致的胶线粗细不一问题，能有效减少后续刮胶修整的工作量，提升作业效率。
