HatsanBT-65-SB-W-LW型PCP填充头结构设计

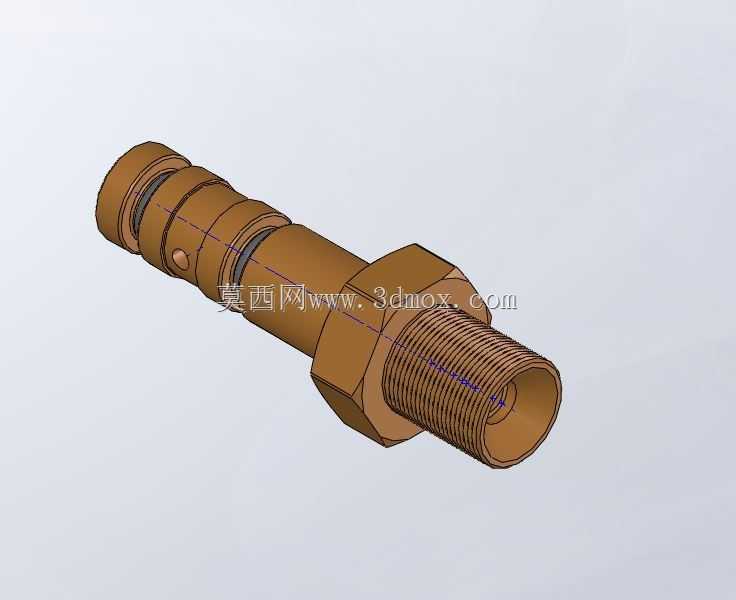

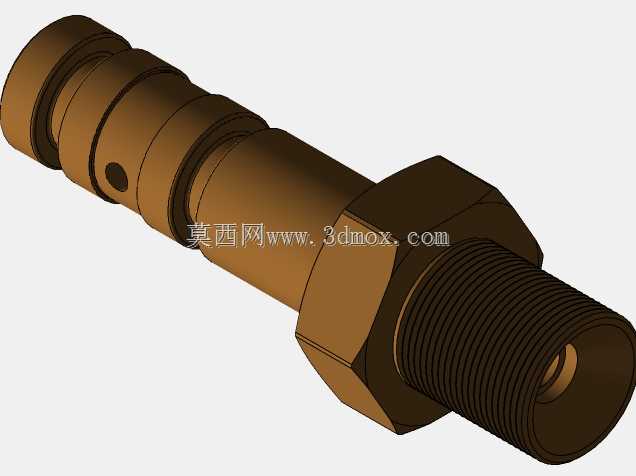

该填充头作为高压气动系统的气路衔接核心部件，主要应用在预充气式气动装置的气源充装作业场景中，承担高压气体通路导通、接口密封适配、充装过程压力承载的核心作用，是连接外置高压气源与设备内置储压腔的关键过渡零件。从结构设计逻辑来看，整体采用阶梯轴式布局，沿轴向依次布置多道密封槽位、定位轴肩、六角拧动段以及外螺纹连接端，各段轴径根据气路通径需求、密封件安装尺寸、连接强度要求逐段匹配，没有多余的结构冗余。靠近进气端的多道环形密封槽，用于安装O型橡胶密封圈，装配后可与对接的充装插座内壁形成多道径向密封，在高压气体充装过程中有效避免气体沿配合间隙泄漏，密封槽的槽宽、槽深以及槽边倒角都按照密封件的压缩量要求设计，既保证密封件安装后不会在高压气流冲击下脱出，也避免密封件过度压缩导致使用寿命缩短。中部的六角结构是安装拧动的受力部位，对边尺寸适配常规扳手的夹持范围，安装时可通过标准扳手施加拧紧力矩，让端部螺纹与对接端形成可靠的螺纹连接，六角段与两侧轴段的过渡位置做了圆角处理，避免应力集中导致零件在反复拆装或者高压载荷下出现断裂。端部的外螺纹段为管螺纹结构，螺纹牙型、螺距以及有效螺纹长度都匹配对应设备储压腔端的接口规格，螺纹末端设计有引导锥面，装配时可快速对准螺纹孔，避免错牙损伤螺纹牙型，螺纹段的通径与内部气道保持一致，减少高压气体流动过程中的阻力损失，避免通径突变带来的气流紊流与局部压损。从安装边界来看，零件整体为同轴回转体结构，最大外径位于六角拧动段，安装时所需的操作空间仅需覆盖扳手拧动六角段的回转范围，轴向安装长度可通过螺纹拧入深度进行微调，适配不同安装深度的对接接口，多道密封结构的位置与对接插座的密封腔位置精准对应，装配到位后所有密封件都处于对应的密封腔区域，不会出现密封件错位导致的密封失效问题。零件的材质选用高强度铜合金，既满足高压工况下的强度要求，也具备较好的耐腐蚀性能，在长期接触高压压缩空气的工况下不易出现锈蚀，同时铜材质的质地相对较软，装配过程中不会刮伤对接接口的密封面，能长期保持配合面的密封精度。在实际充装作业中，该填充头插入对接插座后，前端的定位轴肩会与插座端面形成轴向定位，配合螺纹的拧紧力让整个连接结构具备足够的抗拔脱能力，可承受充装过程中高压气体带来的轴向反推力，多道径向密封可在不同压力等级下都保持可靠的密封效果，即使在最高工作压力下也不会出现气体泄漏，保障充装作业的安全与效率。
