高精度外径千分尺精密测量工具结构

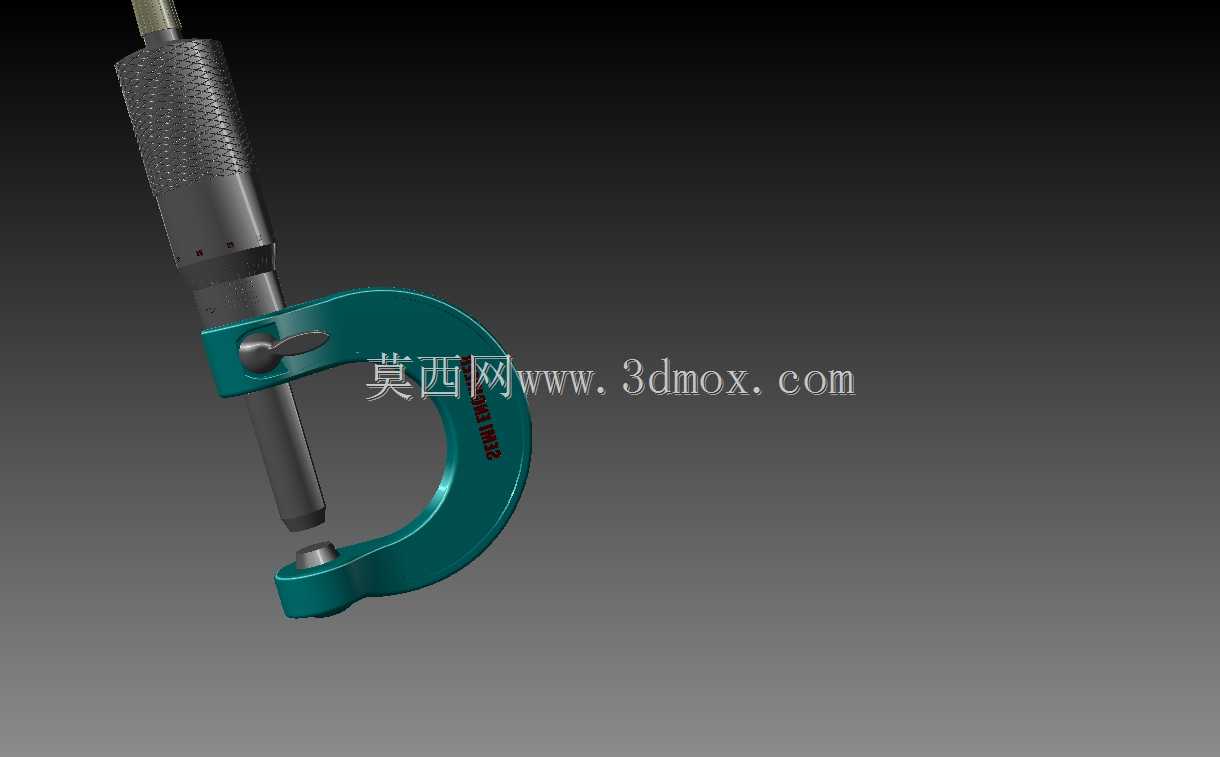

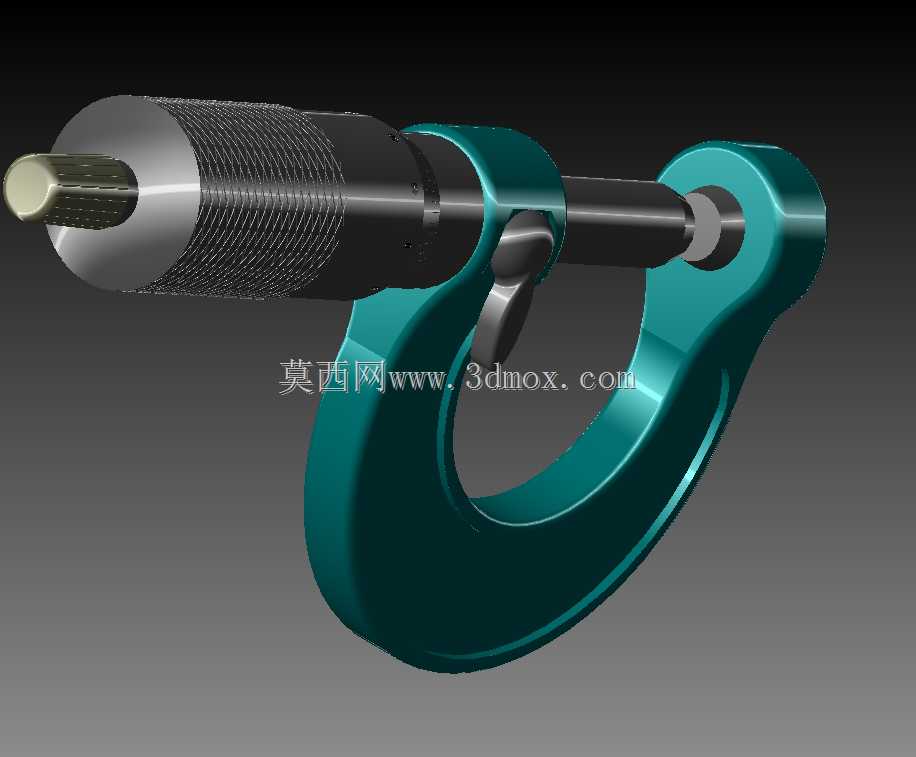

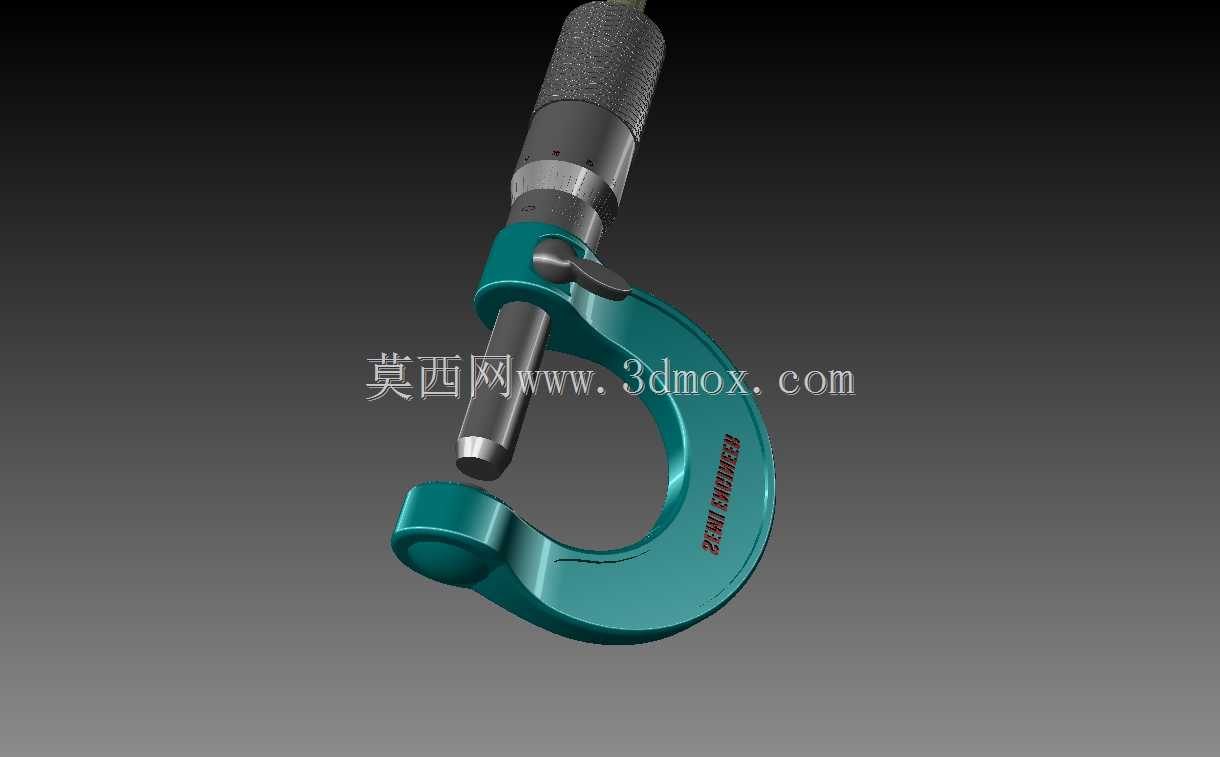

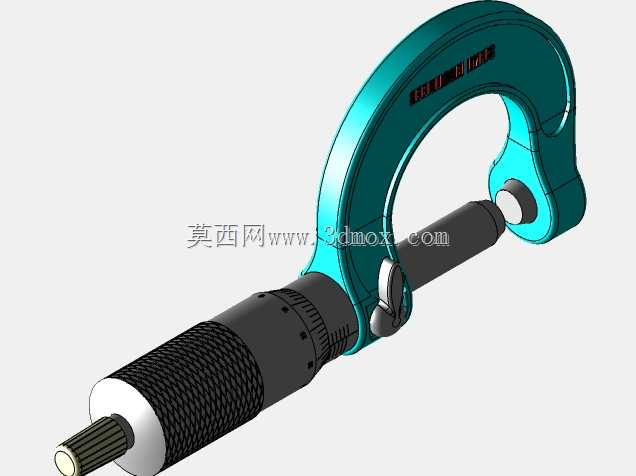

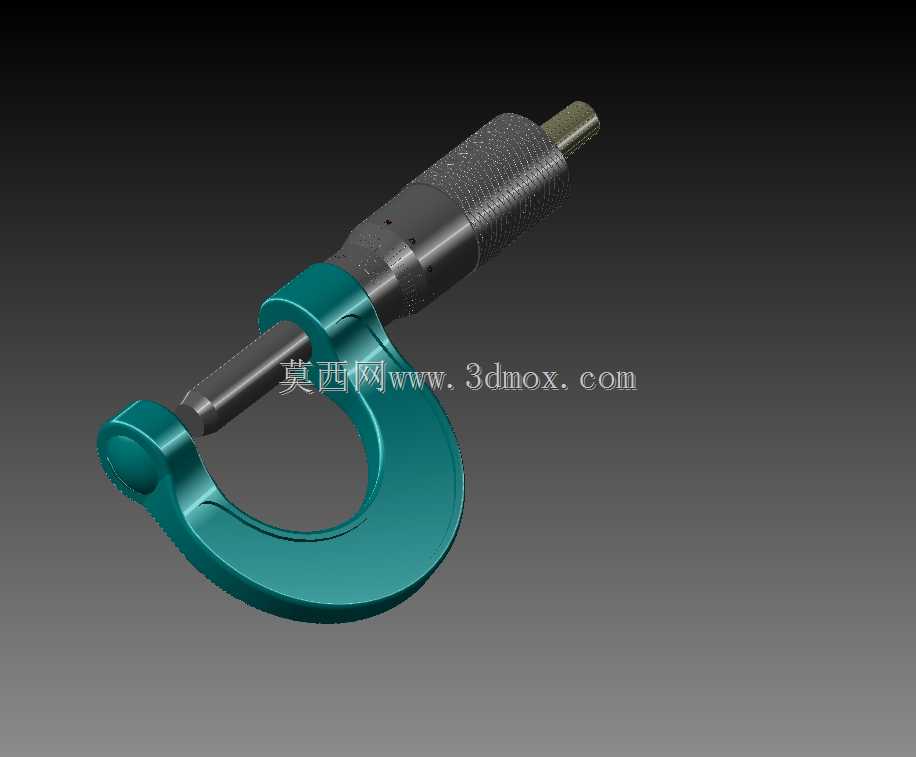

在机械加工现场的工序间检测、精密零件终检环节，外径千分尺是一线质检与操作工人接触频率极高的接触式测量器具，这套三维结构完整还原了机械式外径千分尺的全部核心传动与夹持部件，可直接用于量具类产品的结构演示、测量原理教学或是工装检具配套设计的参考素材。从实际使用场景出发，千分尺主要承担IT6-IT8级精度的外圆尺寸、厚度尺寸、形位公差中径向圆跳动的辅助测量任务，相比游标卡尺，其螺旋副传动结构能将测微螺杆的微小直线位移转化为微分筒的较大角位移，大幅降低人为读数误差，在轴承外圈加工、轴类零件车削工序、冲压件料厚检测等场景中，是无法被替代的常规测量器具。这套模型在结构设计上完整还原了尺架、测砧、测微螺杆、锁紧装置、固定套管、微分筒、测力装置、隔热垫等全部功能部件，尺架的C型开口弧度经过受力校核，在保证足够夹持跨度的前提下，尽可能降低手持测量时的形变偏移量，尺架表面的哑光处理结构也对应了实际产品中防止反光干扰读数的设计细节。测微螺杆与螺纹轴套的配合段在模型中保留了精准的螺距对应关系，实际产品中这段配合的螺纹精度直接决定示值误差，建模时严格遵循螺旋测微的传动比逻辑，微分筒旋转一周对应测微螺杆轴向进给0.5mm，配合微分筒圆周50等分的刻度线，可实现0.01mm的分度值读数。锁紧装置的偏心拨杆结构在模型中做了完整的运动还原，扳动拨杆时可通过偏心轮压紧锁紧轴，将测微螺杆固定在任意测量位置，方便批量检测时的尺寸比对或是读数时的位置锁定，避免螺杆移位带来的测量偏差。测力装置的棘轮结构也在模型中有所体现，实际使用时当测砧与测微螺杆将被测工件夹紧到额定测力后，棘轮会发出打滑声响，提示操作者停止旋转微分筒，避免夹紧力过大导致螺杆形变或是工件压伤，保证测量力的一致性。从安装与尺寸边界来看，这套千分尺属于常规0-25mm测量量程的规格，C型尺架的最大开口深度对应常规轴类零件的测量避让需求，整体手持部位的滚花纹理完全还原实际产品的防滑设计，微分筒与固定套管的同轴度公差在建模时做了严格约束，避免出现结构干涉，尺架上的隔热垫位置也对应实际产品中防止手温传导导致尺架热变形的结构设计，在精密测量场景中，手温带来的微米级形变都会直接影响测量结果，这处细节的还原也让整套模型更贴合实际工程使用逻辑。在配套检具设计场景中，这套模型可直接导入装配环境，用于设计千分尺专用存放架、在线检测工位的量具放置座，或是用于测量操作培训的三维演示动画制作，所有部件的装配关系完全符合实际量具的装配工艺，没有多余的简化结构，能直观展现螺旋测微的完整传动链路。
