矩形通道用旋转式棒条筛结构设计

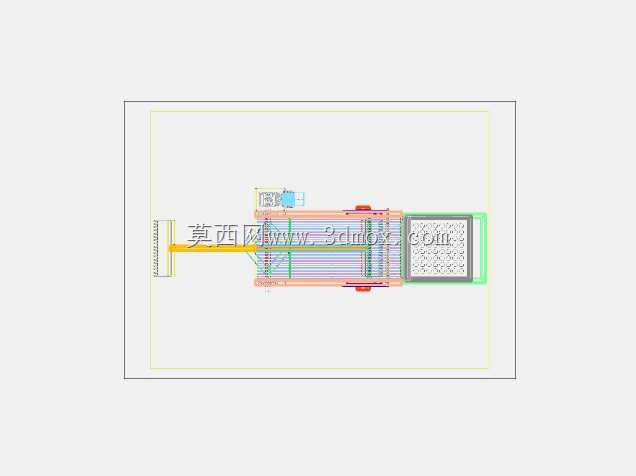

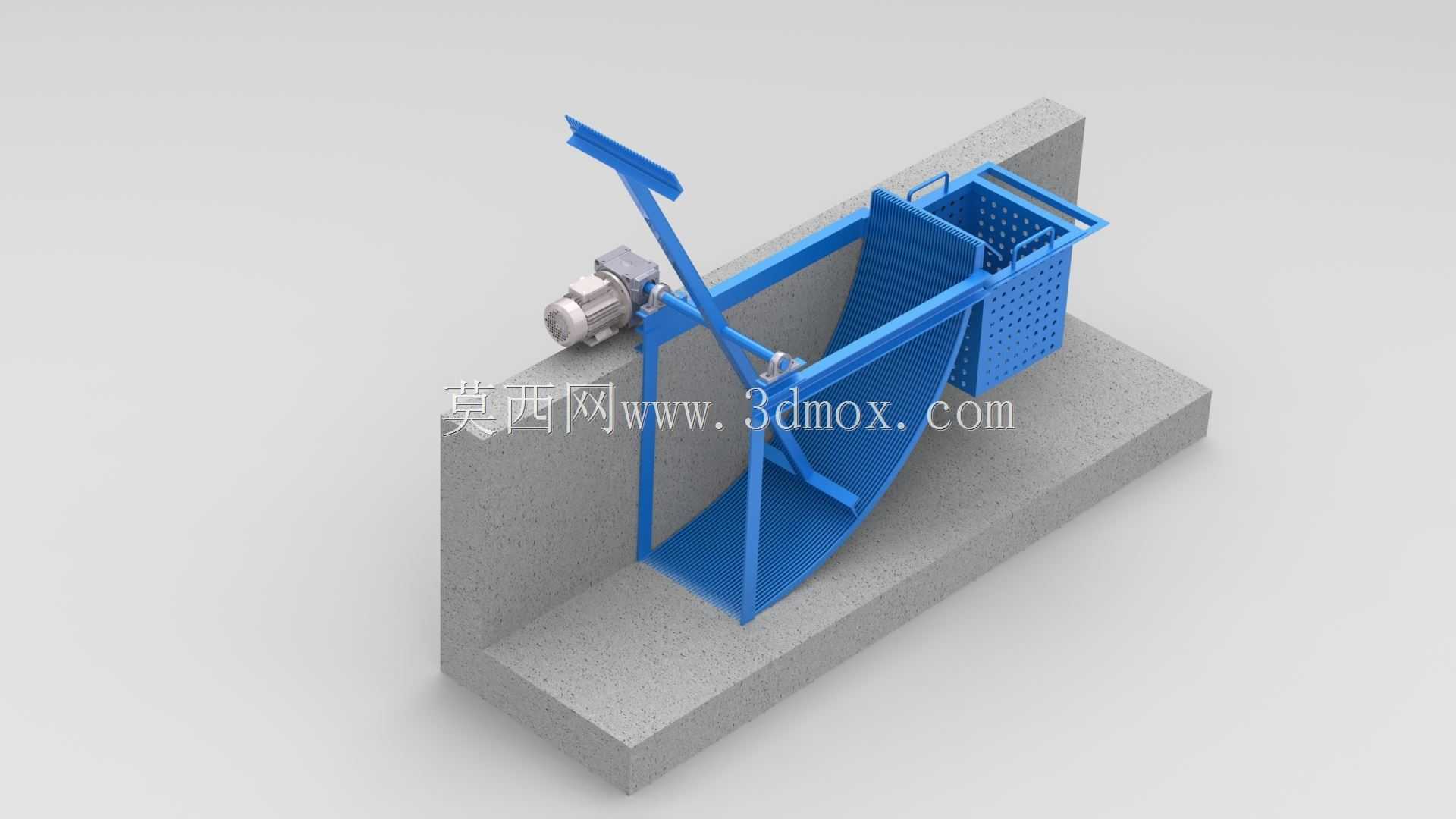

在市政给排水、工业排污管线的矩形敞开流道场景中，流道内混杂的固体杂物很容易在截面变化段、转弯处堆积，长期积累会造成通流截面缩减、过流能力下降，甚至引发管线壅水、溢流等问题，这款旋转棒条筛就是针对这类场景开发的在线清污筛分装置。不同于常规水平安装的格栅类筛分设备，该装置采用70°到80°的大倾角安装方式，整体筛面沿流道倾斜布置，筛条顺着倾斜方向排布，既可以让过流的污水顺利透过筛条间隙流向下游，又能将水流携带的块状、纤维状固体杂物拦截在筛面迎水侧，大倾角的布置让设备整体在流道纵向的占用空间大幅压缩，对于现有管线改造项目来说，不需要大范围开挖拓宽流道结构，仅需在原有流道的对应位置预留安装基础即可完成布设，适配很多老旧管线通流能力升级的改造需求。设备的核心动作机构为旋转式前置清污耙结构，整套耙架通过侧边的铰接支座与机架连接，驱动端配套减速电机提供回转动力，耙齿的间距与筛条间隙精准匹配，当筛面拦截的杂物积累到设定量，或者按照预设的运行周期，驱动机构带动耙架沿铰接点做回转运动，耙齿顺着筛条间隙从筛面底部向上扫动，将附着、卡滞在筛条上的杂物逐步刮送至筛面顶部的出料端，直接排入侧边配套的杂物收集筐内，完成清污动作后耙架自动复位到初始位置，等待下一次清污循环，整套动作不需要人工下到流道内作业，可实现无人值守的自动运行。从结构组成来看，整套设备分为支撑机架、弧形筛面、旋转耙臂、驱动单元、收集料斗几个部分，支撑机架采用型钢焊接成型，底部通过膨胀螺栓与流道的混凝土基础固定，侧边与流道侧壁做密封处理，避免杂物从机架与壁面的缝隙流向下游；筛面采用耐磨棒条拼接成弧形曲面，相比平面筛面，弧形结构可以在相同安装高度下获得更大的有效筛分面积，同时更适配耙臂的回转运动轨迹，让耙齿在整个扫动行程中都能与筛面保持稳定的贴合间隙，不会出现局部刮蹭不到位的清理死角。安装边界方面，设备整体为封闭布设结构，所有转动部件都设置在流道水位线以上的位置，避免长期浸泡在污水中造成部件腐蚀，维护时仅需在流道上方的操作平台即可完成易损件更换、润滑保养等作业，不需要排空管线内的积水；设备的过流能力可根据流道的设计流量调整筛面宽度与棒条间隙，针对不同的杂物类型，比如市政污水中的塑料袋、枯枝，工业废水中的块状废渣、纤维废料，都可以通过调整筛条间隙、耙齿运行速度来适配对应的筛分清污需求，避免出现杂物卡滞耙齿、筛面堵死的情况。在结构设计阶段，需要重点校核耙臂回转过程中的动平衡，避免耙架带载运行时出现过大的振动传递到流道壁面，同时筛条的固定方式采用可拆卸的压块结构，当单根筛条出现磨损、变形时，可以单独拆卸更换，不需要整体更换筛面，降低后期的维护成本；驱动端设置扭矩过载保护，一旦遇到大块硬物卡滞耙齿，设备会自动停机并触发告警，避免硬卡造成电机烧毁或者耙臂变形。
