矿用多层直线振动筛分设备结构设计

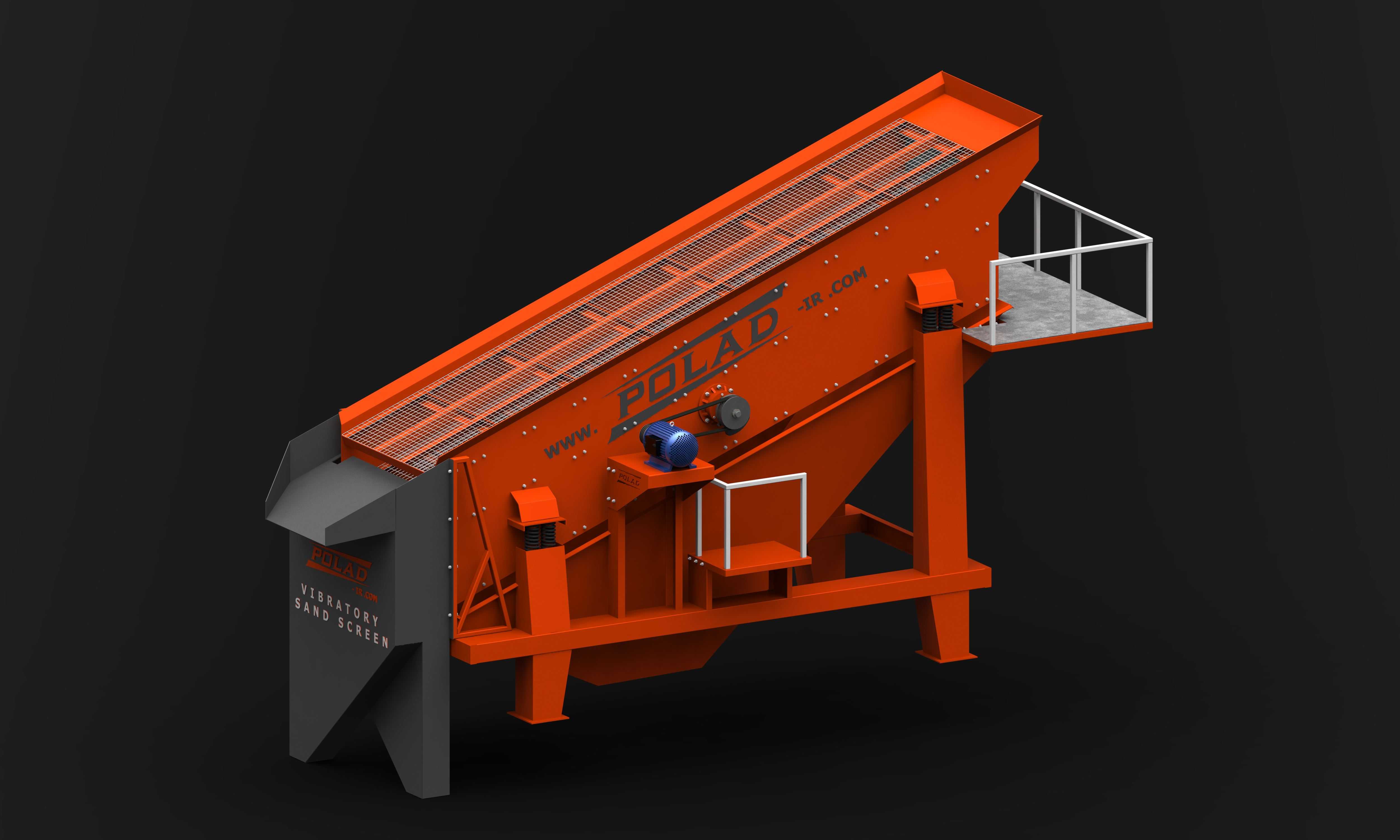

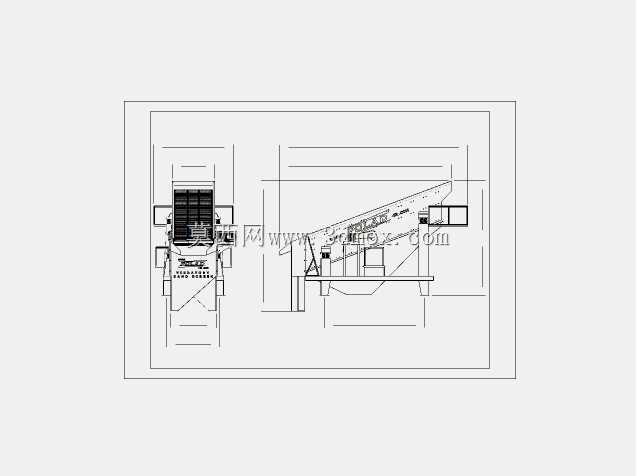

砂石骨料加工、金属矿选矿、煤炭洗选的生产线上，筛分环节是决定成品料级配合格率的核心工序，这款振动筛的结构设计完全围绕重载连续作业的工况展开，整体采用倾斜布置的筛箱结构，筛面倾角匹配物料流动特性，能够让进入筛面的物料在激振力作用下做定向跳跃运动，同时完成松散、分层、透筛的全流程作业。从结构布局来看，设备采用侧板加强型筛箱框架，侧板与横梁之间采用高强度螺栓连接配合焊接补强，避免长期交变载荷下出现焊缝开裂的问题，激振单元布置在筛箱侧部，偏心块的配重参数经过匹配计算，能够产生稳定的直线激振力，保证筛面各区域振幅均匀，不会出现局部物料堆积堵孔的情况。设备配套设置了侧边检修操作平台，平台护栏高度符合现场安全作业规范，平台位置正对激振器、筛网压紧机构的维护点位，日常更换筛网、调整激振器偏心块、检查轴承润滑状态时，操作人员无需搭建临时脚手架，可直接在平台上完成作业，大幅缩短停机维护时长。筛箱下部设置的受料斗结构做了角度优化，能够将透筛后的细料精准导送至下游输送设备，避免物料撒漏造成的现场清理工作量，设备的支撑腿采用变截面型钢焊接结构，支腿底部预留了地脚螺栓安装孔，安装时需要根据现场基础的承载能力做预埋处理，保证设备运行时的整体稳定性，控制运行振幅在合理区间内。三层筛面的设计可以一次性将入料分成四种不同粒度等级的成品，单台设备即可完成多级筛分作业，减少生产线的设备配置数量，降低整体占地面积与前期投资成本，筛网采用模块化压紧结构，不同筛孔尺寸的筛网可以根据生产需求快速更换，适配不同粒度的筛分作业要求。设计过程中对筛箱的整体重心做了配平计算，让激振力的作用线通过筛箱重心，减少设备运行时的横向摆动，降低支撑结构的载荷冲击，同时对各焊接节点做了应力集中优化，在横梁与侧板连接的位置增加了加强筋板，避免长期交变应力下出现结构疲劳损坏，进料端设置了缓冲衬板，能够减缓大块入料对筛面的直接冲击，延长筛网的使用寿命。设备的整体安装边界需要预留足够的检修空间，尤其是两侧激振器位置需要预留抽轴、拆卸偏心块的操作空间，进料端与上游给料设备的衔接要做软连接处理，避免设备运行时的振动传递给上游给料装置，出料端的各个落料点也要和下游皮带机做密封衔接，减少筛分过程中的粉尘外溢。
