多层斜置式工业物料存放置物架

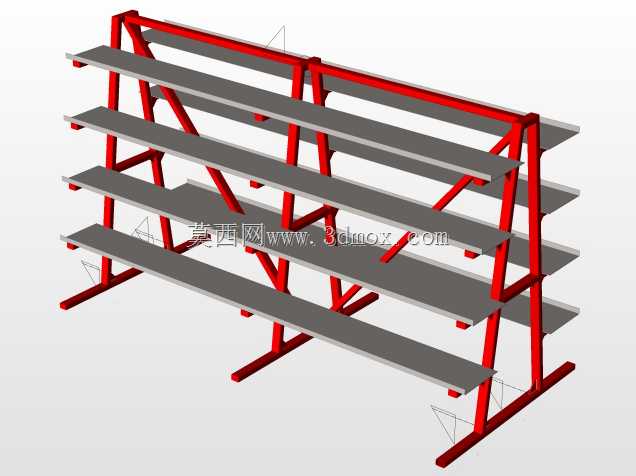

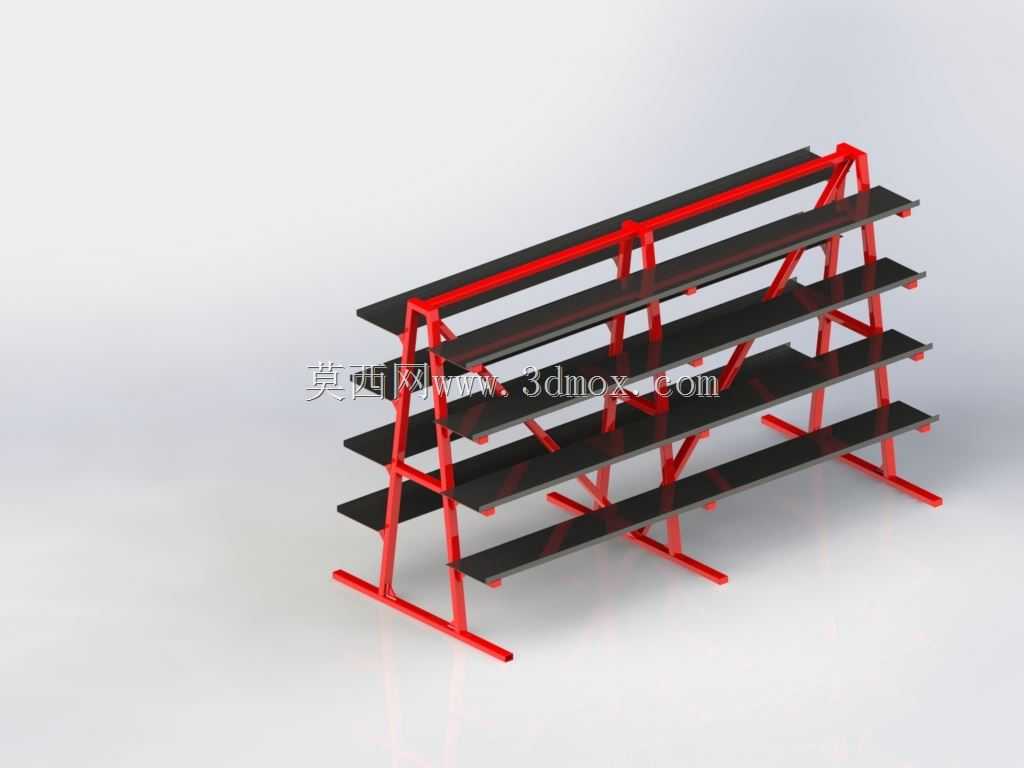

这款多层斜置置物架主要面向生产车间工位旁的小件物料暂存、装配线旁的工装配件分类存放场景，也可用于仓储区域的零散零件、半成品的分类规整，相比常规水平层板货架，斜置层板的设计能让存放的物料更易被操作人员观察和拿取，减少探身取件的动作幅度，适配工位旁高频取放物料的作业需求。整体采用框架式焊接结构，主支撑为红色型材构件，通过横向连接杆与斜向支撑件形成稳定的三角受力结构，每层斜置层板通过端部的支撑座与主框架连接，层板朝向操作人员一侧略微向下倾斜，倾斜角度控制在12度到15度之间，既保证放置在层板上的盒状物料、板状零件不会滑落，又能让物料自然向取料侧滑移，减少操作人员伸手够取深处物料的操作。从结构受力来看，主支撑立柱采用等截面型材，底部设置向外延伸的底脚支撑，增大架体与地面的接触面积，避免满载时出现侧翻风险，斜向支撑件分别布置在架体的侧面与层板下方，将层板承受的载荷分散传递到主立柱与底脚结构上，每层可承载的均布载荷适配常规车间小件物料的存放重量，不会出现层板中部下挠变形的问题。设计过程中优先考虑了工位旁的安装边界，整体宽度适配标准工位的侧边预留空间，深度控制在不占用作业通道的范围内，高度设置符合成年人站立作业的取放高度区间，最高层的物料取放不需要借助登高梯，最底层的层板距离地面保留足够间隙，方便日常地面清洁与散落物料的清理。层板采用平整的板式结构，表面无突出的连接构件，不会刮蹭存放的物料包装盒或者零件表面，架体的所有焊接位置都做了打磨处理，没有尖锐的焊瘤毛刺，避免操作人员取放物料时被划伤。在实际使用场景中，这类置物架可以直接放置在装配工位的侧方，每层分类放置不同规格的螺丝、垫片、小型工装夹具或者待装配的小型零部件，操作人员不需要转身或者移动脚步就能拿到需要的物料，能有效减少作业过程中的无效动作，提升装配作业的效率；也可以多组并排布置在仓储区域的拣货通道旁，用于存放周转率较高的零散物料，斜置层板能让拣货人员快速识别每层的物料品类，缩短找货的时间。架体的整体结构没有多余的装饰构件，所有构件都服务于承载与使用功能，连接位置的受力经过校核，在额定载荷下长期使用不会出现结构变形，安装时不需要额外打膨胀螺栓固定，依靠自身底脚的支撑就能保持稳定，可根据生产布局的调整随时移动位置，适配柔性生产的车间布局调整需求。
