精益管三层移动置物周转推车

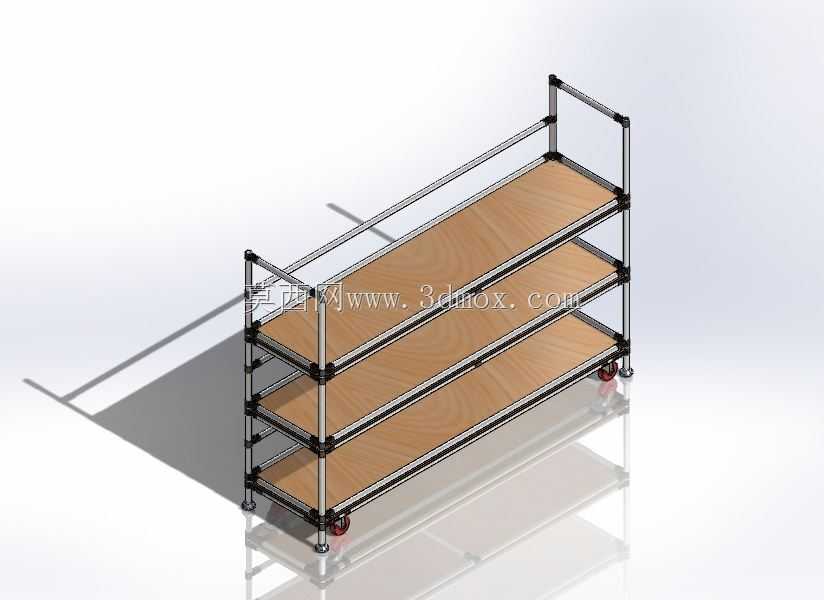

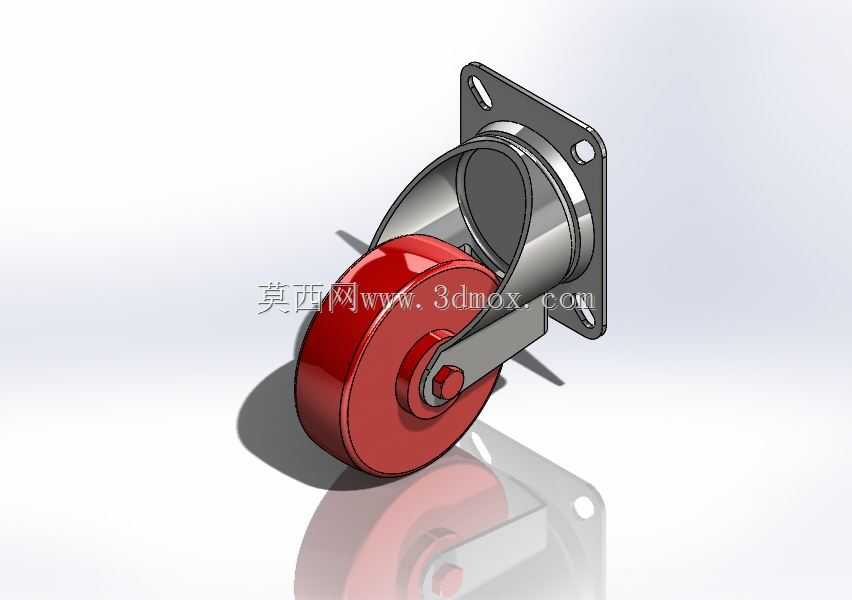

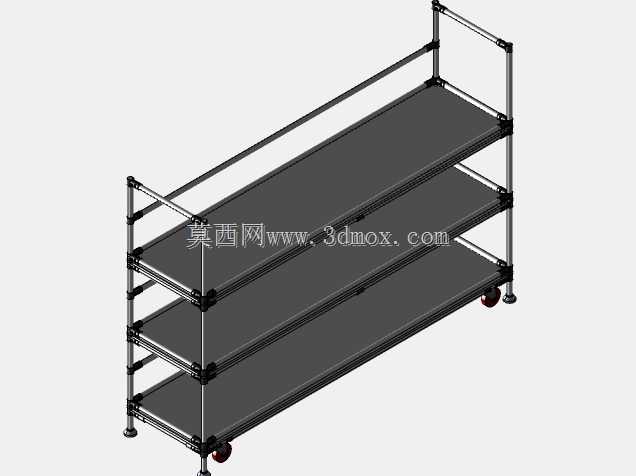

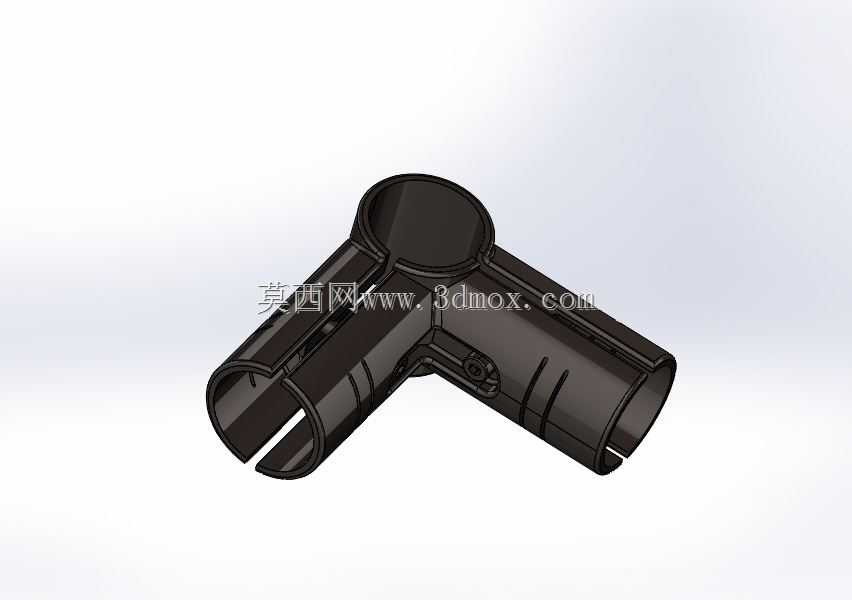

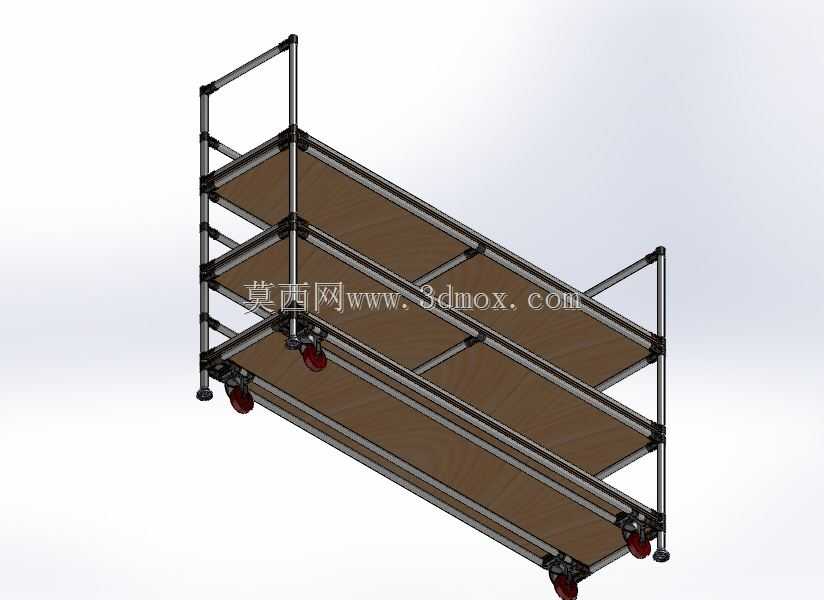

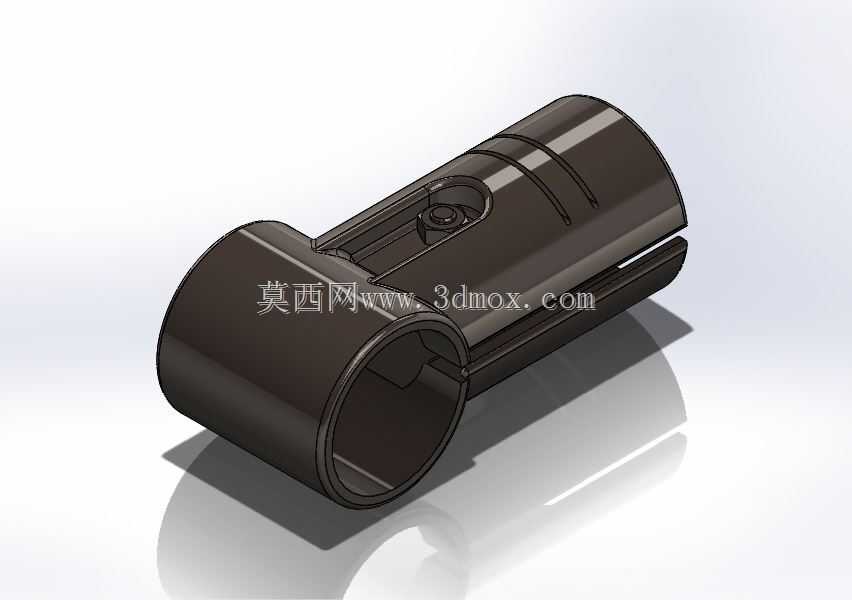

这款三层移动置物推车的设计，最初是针对电子组装车间线边物料暂存的痛点做的方案，之前车间用的固定式角钢货架没法跟着工位调整，换产的时候物料搬运来回折返效率很低，所以做这款结构的时候首先考虑的就是工位适配的灵活性。整体框架采用外径28mm的标准精益管搭配黑色塑胶接头拼接，没有焊接工序，所有连接点都靠接头的锁紧螺栓固定，后期如果需要调整层间距、增减层数，只需要松开对应位置的接头螺栓就能重新排布，不用切割或者重新焊接，适配不同高度的包装盒、零散工装件的存放需求。三层置物层板采用高密度复合板材，边缘做了包边处理，避免板材边缘掉屑污染车间洁净环境，每层的承重设计按照常规线边物料的存放重量做了校核，单层均匀承载可达到50kg，满足小零件盒、小型工装、待组装半成品的放置需求，层板和框架的连接采用嵌入式卡扣固定，不需要额外打螺丝，拆装的时候不会破坏板材结构。底部配置了四个万向脚轮，其中两个带刹车功能，在需要固定位置的时候踩下刹车就能锁定轮体，避免推车被误碰移位，脚轮的安装座直接固定在底部精益管的端接接头里，连接强度经过反复推拉测试不会出现松脱，轮体采用聚氨酯材质，推行的时候不会刮伤环氧地坪，也不会产生过大的噪音，适合车间内部的安静作业环境。整体的外形长度控制在1200mm，宽度400mm，总高度900mm，这个尺寸刚好能适配大多数生产线边的通道宽度，不会占用过多的操作空间，同时层间的净空高度设置为250mm，刚好能放下常规尺寸的塑料零件盒，拿取物料的时候不需要过度弯腰或者抬手，符合人机工程学的操作高度。框架的顶部两侧额外加装了一根平行的精益管作为扶手，推行的时候手部有舒适的施力点，扶手的高度距离地面刚好1000mm，符合成年人站立推行的自然手臂高度，长时间推移也不会产生手臂酸胀的问题。在实际应用场景里，这款推车除了车间线边的物料周转，也可以用在仓储区域的零散货品拣选、实验室的器材临时存放、维修工位的工具分类摆放，因为整体结构没有尖锐的金属边角，所有管材的端部都配有塑胶封盖，不会出现磕碰划伤的安全隐患。设计的时候特意把层板的四周都留出了10mm的框架凸起边缘，放置在层板上的物料如果遇到轻微的推行晃动，不会直接从层板边缘滑落，不需要额外加装护栏也能满足基本的防掉落需求，同时减少了多余的零件数量，降低整体的制造成本和装配复杂度。整个结构的所有零件都是标准的市售精益管配件，不需要开模定制，加工的时候只需要按照尺寸切割精益管，然后和标准接头、层板、脚轮组装即可，生产周期短，维护成本低，如果某个零件出现损坏，直接更换对应标准件就能继续使用，不需要整体报废。
