电子设备用快装式旋转定位固定支架

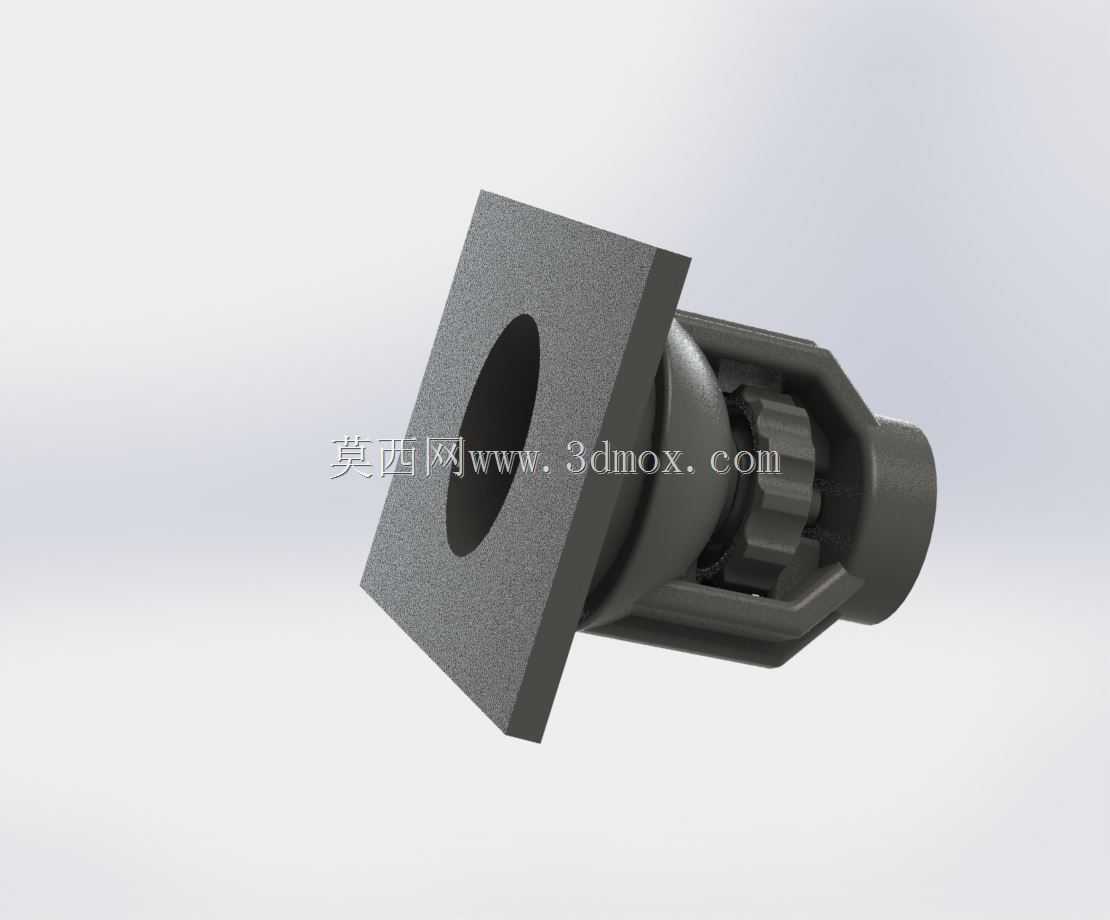

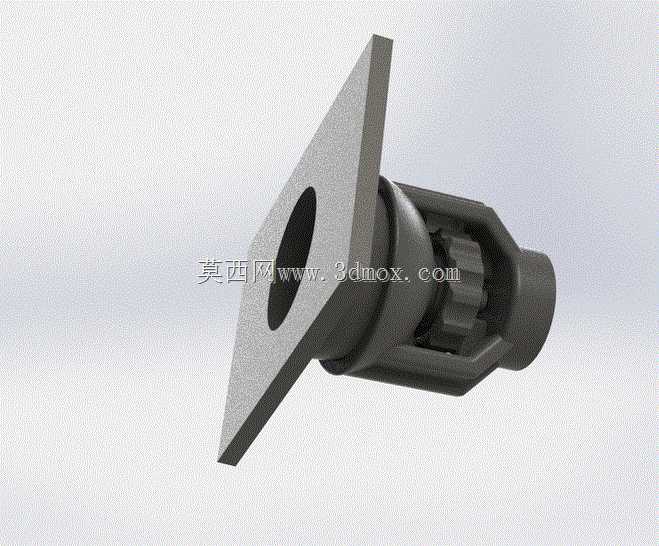

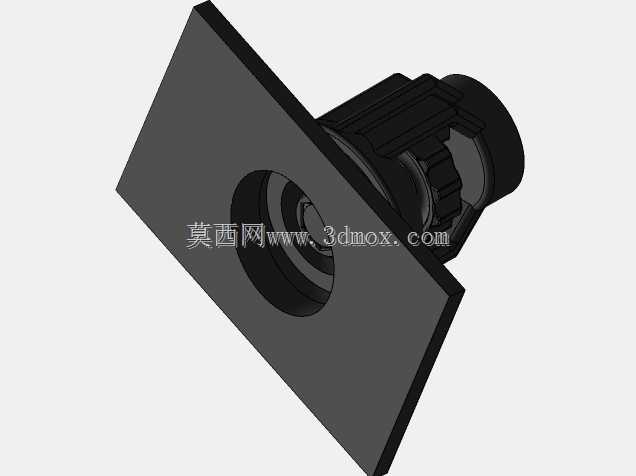

这类旋转定位支架主要面向消费类电子、小型工业电控设备的内部装夹场景，核心作用是在设备壳体内部为功能模块提供可调整角度的固定支撑，解决不同装配空间下模块朝向适配的问题，避免额外定制转接件带来的成本浪费。从结构设计逻辑来看，前端的菱形法兰安装面是核心承载基准，法兰中心开设的通孔用于穿过功能模块的接线或定位柱，法兰边缘做了小角度倒角处理，安装时可以快速嵌入设备壳体预设的菱形卡槽，无需额外打螺丝即可实现预定位，法兰背面的环形凸台与卡槽端面贴合，保证安装后支架不会出现轴向窜动。后端的卡扣式锁紧结构是整个设计的核心亮点，多瓣式弹性卡爪沿圆周均匀分布，卡爪外侧的倒钩结构在推入安装位后会自动卡入壳体对应的限位槽，安装时只需对准孔位按压到位即可完成固定，拆卸时用细顶杆按压卡爪内侧的解锁凸台即可拔出，全程不需要专用工具，能大幅提升产线装配效率。卡爪内侧的多道环形齿槽用于和功能模块的定位凸台配合，旋转调整角度时齿槽会提供段落式阻尼反馈，调整到目标角度后依靠齿槽的啮合阻力实现角度锁止，不会因为设备运输或运行中的振动出现角度偏移，可调整角度范围覆盖0到90度，能满足大部分传感器、小型控制板、接线端子模块的朝向调整需求。从安装边界来看，支架整体轴向长度控制在较短尺寸，适配壁厚1.2mm到2.5mm的设备壳体安装孔，法兰对角线尺寸适配常见的小型电子设备内部安装位，不会占用过多内部走线空间，卡爪的最大撑开直径控制在合理范围，安装时不需要在壳体上开过大的过孔，能保证壳体整体结构强度。实际选型应用时，需要注意安装孔的冲压公差控制在±0.1mm以内，避免孔位过大导致卡爪锁止力不足，孔位过小导致按压装配阻力过大；支架本身仅作为角度调整和固定基座使用，不直接承载大重量模块，适配的功能模块重量建议不超过200g，若需要承载更重的模块，可以在法兰面增加点胶加固工序，进一步提升连接可靠性。这类支架的结构通用性极强，只需要调整前端法兰的尺寸和卡爪的锁紧直径，就可以适配不同规格的电子设备安装需求，不需要重新设计整体结构，能大幅缩短衍生产品的开发周期。
