庭院平移门齿条齿轮驱动组件结构

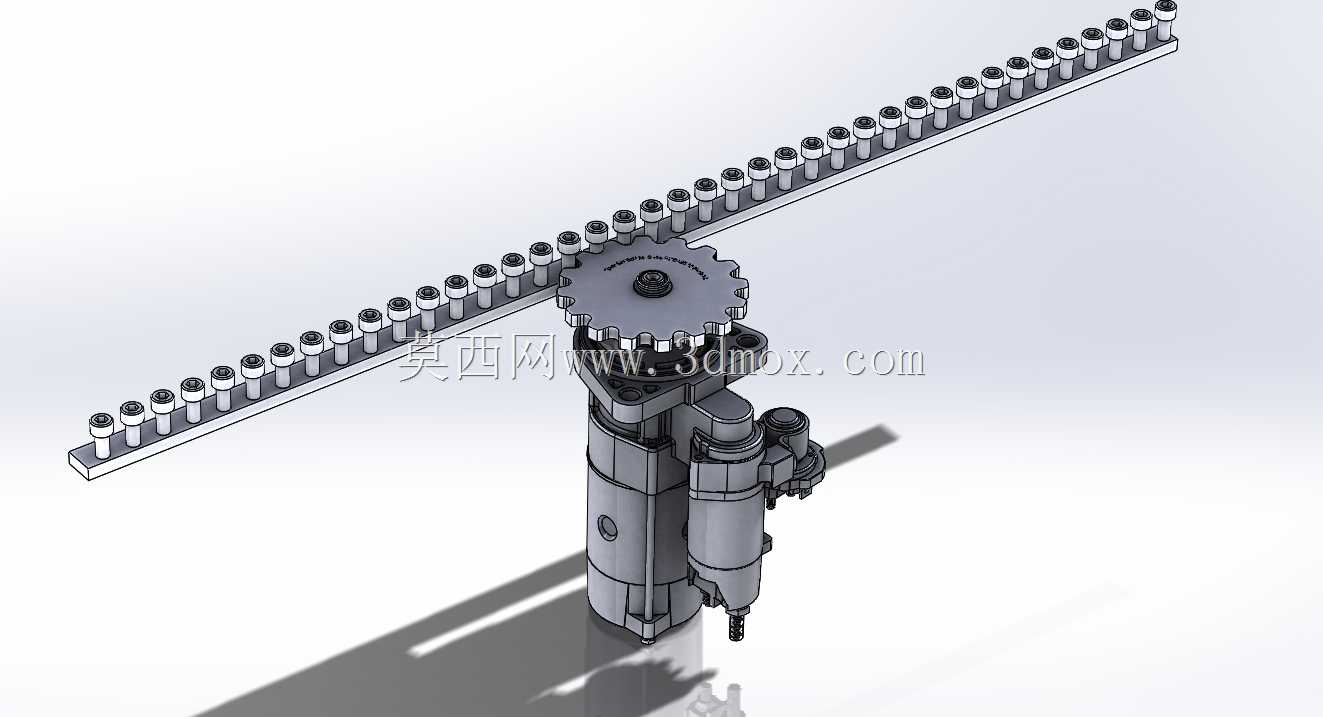

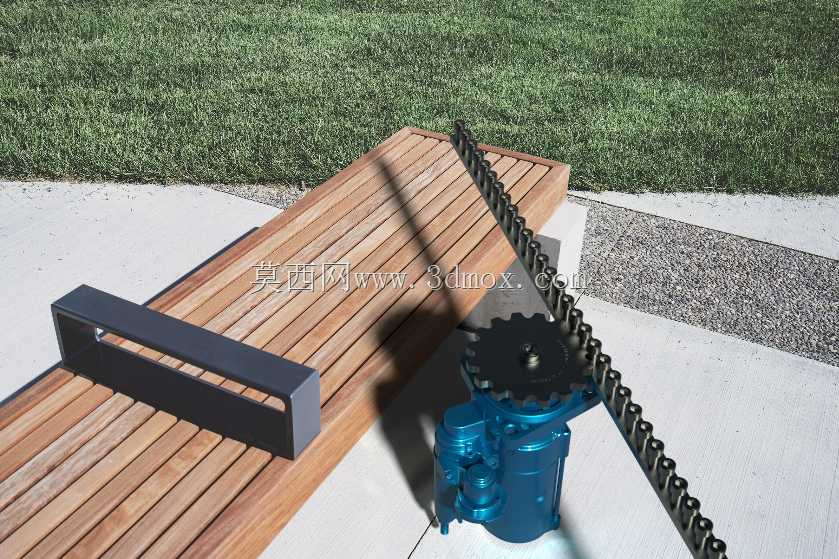

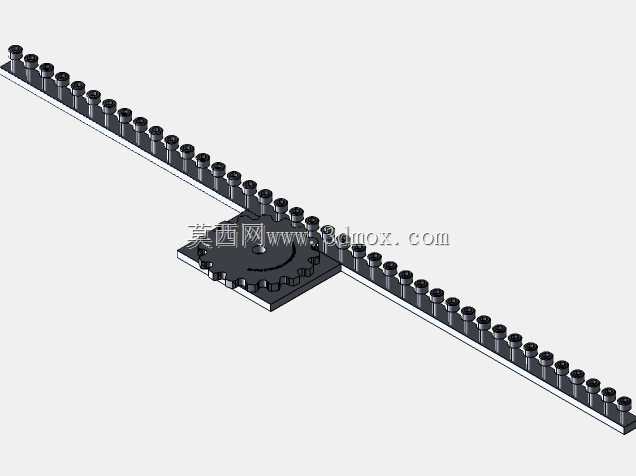

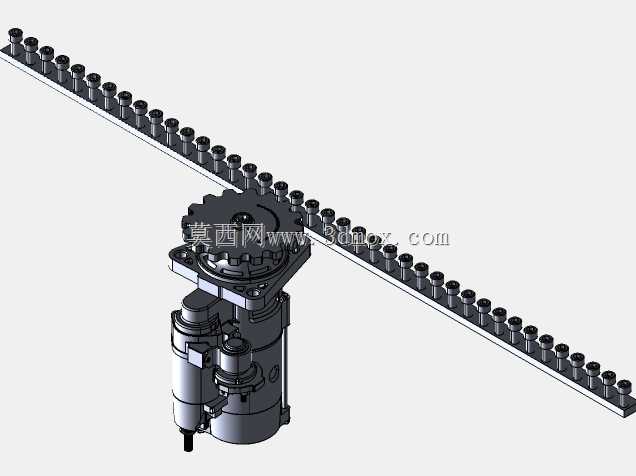

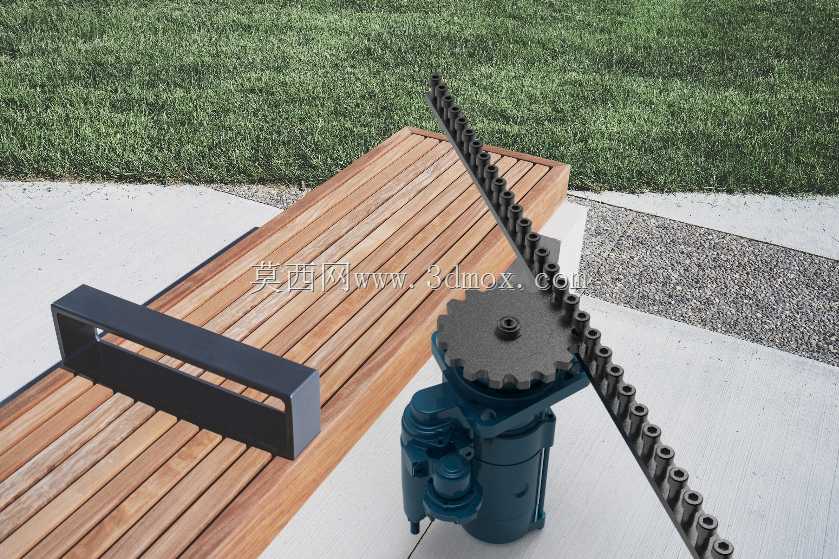

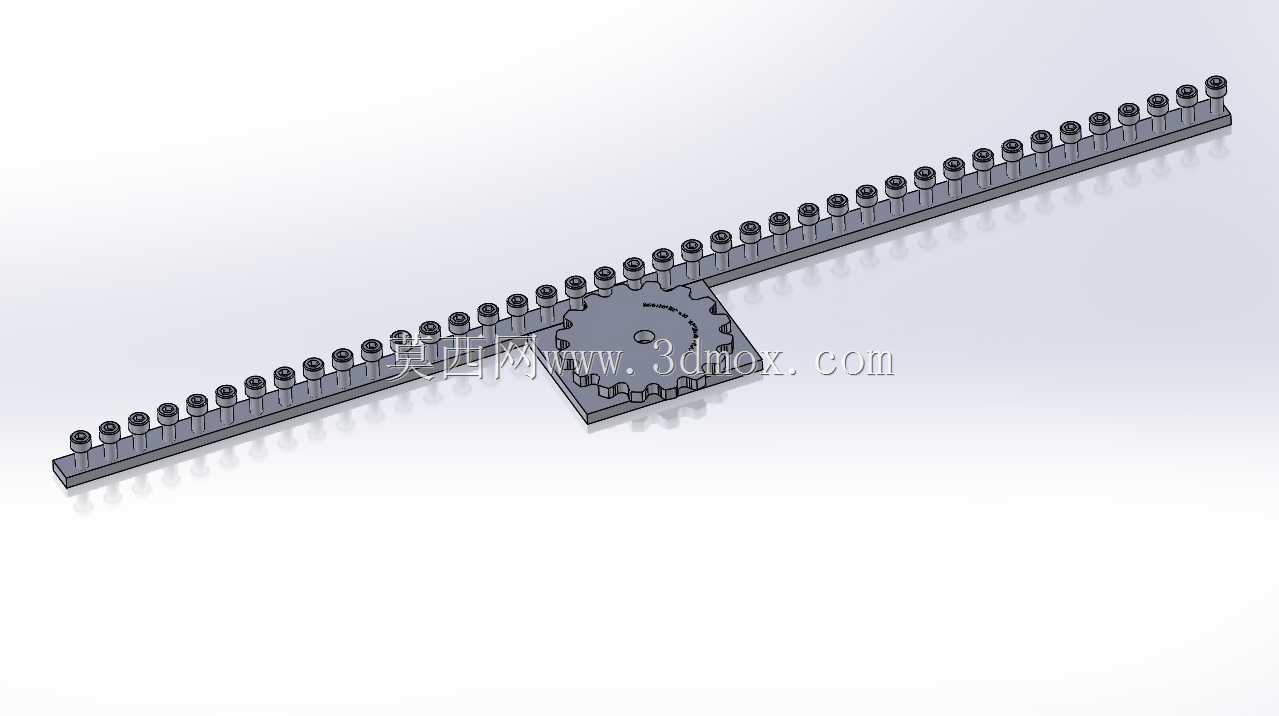

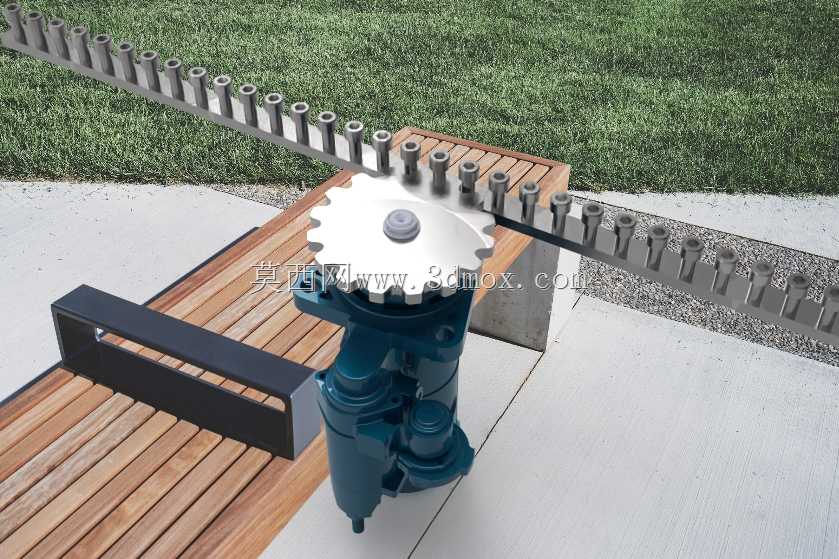

这套齿条齿轮驱动结构，主要面向民用庭院平移门、小型仓储侧移门这类轻载直线往复启闭场景做适配设计，日常使用中能把驱动电机输出的旋转运动，通过齿轮齿条的啮合转化为门体的直线平移动作，替代传统的手动推拉操作，适配单扇重量在800kg以内的平移式门体安装。从实际安装边界来看，整套组件的驱动单元采用立式安装布局，齿轮输出轴中心距离安装基准面的高度预留了120mm的调节余量，能适配不同厚度的门体底梁安装需求，齿条采用分段拼接式结构，单段齿条长度为1米，相邻段拼接时预留0.5mm的热胀间隙，避免户外温差变化导致齿条变形卡滞。设计过程中优先考虑了户外使用的耐候性需求，齿轮采用45号钢调质处理后齿面高频淬火，硬度达到HRC40-45，能承受日常启闭过程中的冲击载荷，齿条采用同材质做发黑防锈处理，适配户外多雨、多尘的使用环境，驱动端的齿轮齿顶圆做了15度的倒角导向，即使安装过程中齿条与齿轮的中心距存在±2mm的安装误差，也能顺利啮合不会出现卡齿、顶齿的问题。从功能特性来看，整套传动结构的传动比设置为1:20，配套的驱动电机输出转速为21rpm，换算后能实现门体0.12m/s的平移速度，既不会因为速度过快导致门体启停时产生过大冲击，也能保证日常通行的启闭效率，齿轮与齿条的啮合侧隙控制在0.1-0.3mm之间，既保证传动过程中无明显回差，也能避免侧隙过小导致的传动卡滞、磨损加剧问题。安装时齿条通过螺栓直接固定在门体底梁的侧面，不需要额外做复杂的焊接加工，普通安装人员借助常规量具就能完成中心距的校准，驱动单元的底座预留了长条形安装孔，能在现场根据门体的实际安装位置做前后、上下的位置微调，降低现场安装的精度要求。针对民用场景的使用需求，整套结构没有设置复杂的润滑回路，只需要在初次安装时在齿面涂抹锂基润滑脂，后续每半年做一次齿面清洁补脂就能满足长期使用需求，日常使用中即使有落叶、灰尘附着在齿条表面，齿轮转动过程中也能通过齿形的啮合把杂物挤出啮合区，不会出现杂物卡滞导致的启闭故障。
