科尼赛克跑车敞篷释放操控手柄总成

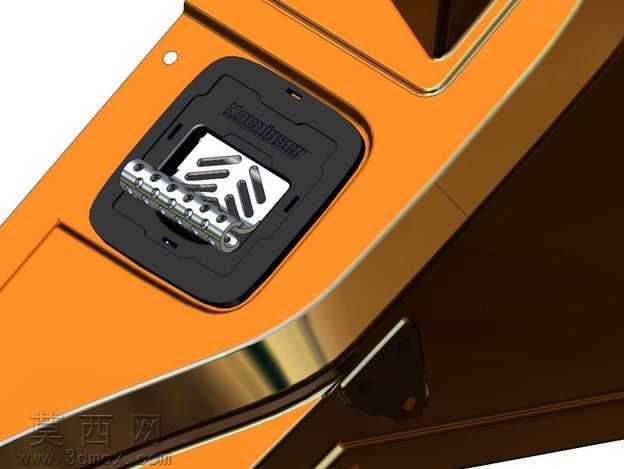

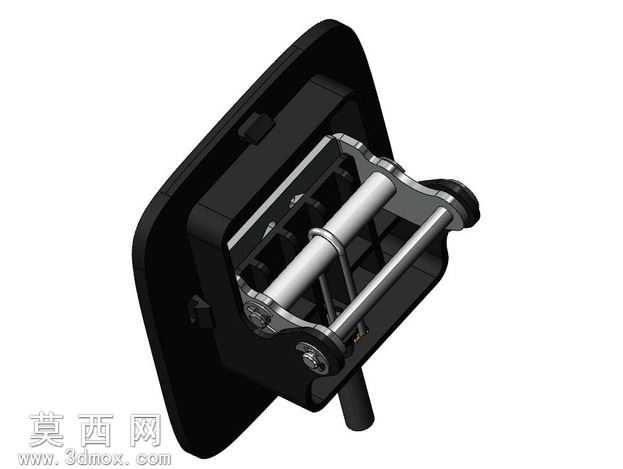

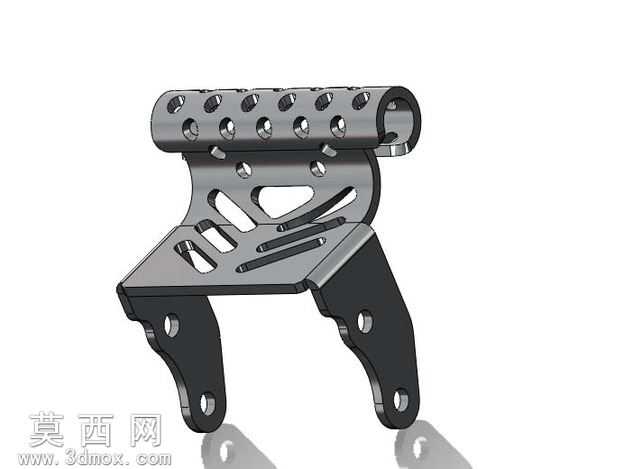

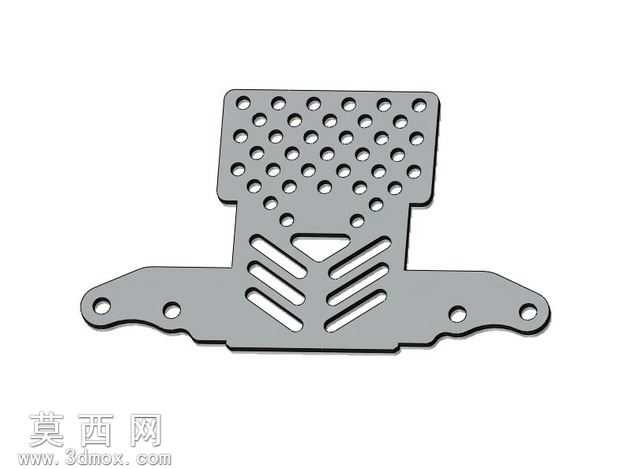

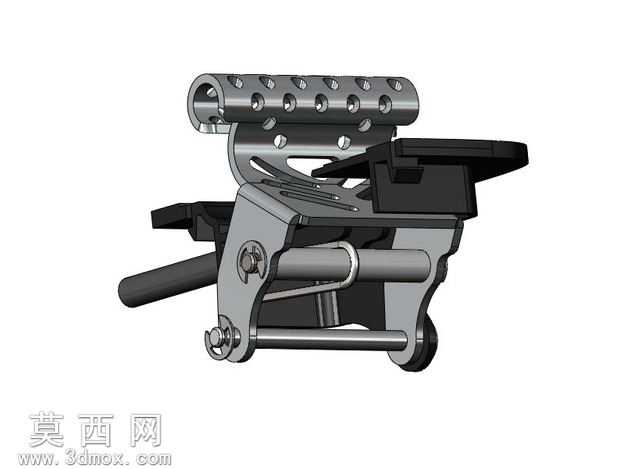

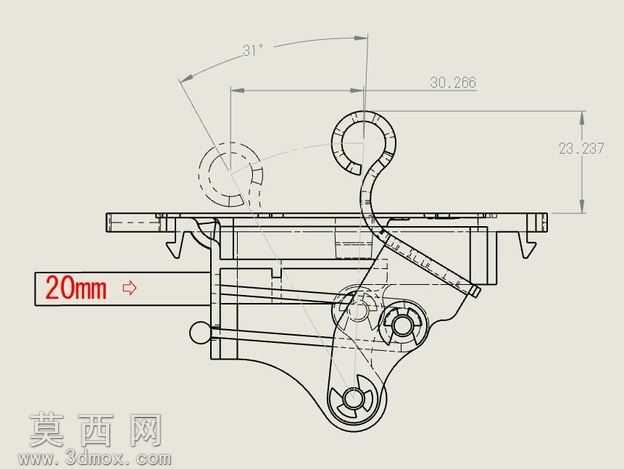

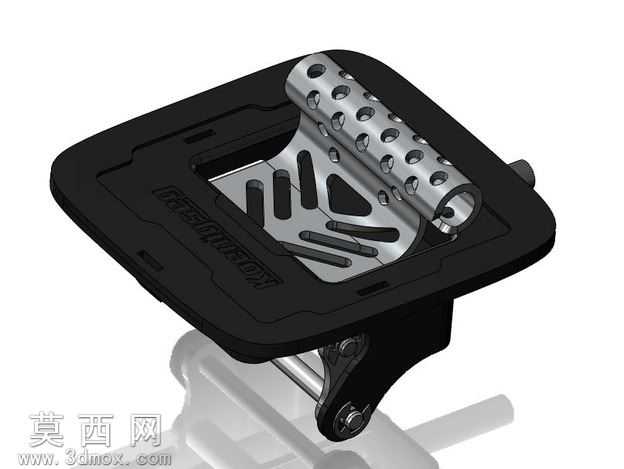

本模型为跑车敞篷系统的释放操控手柄总成，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于实车操控人机工程需求确定手柄的握持轮廓与安装基座的匹配尺寸，对基座部分先绘制二维草图拉伸生成主体承托结构，在基座表面设计防滑纹理与品牌标识的凹陷特征，通过拉伸切除命令完成标识槽的加工特征还原，同时预留出与车身安装位对应的定位孔与铰接轴安装槽。活动手柄部分采用钣金与机加工结合的结构设计，金属握持段先通过钣金基体法兰生成基础弧形轮廓，再使用阵列命令完成表面减重孔的均匀排布，减重孔采用长圆形与圆形交替排布的形式，在保证结构刚性的前提下最大化降低构件重量，实现表金属化句柄减重30%-50%的设计目标，金属手柄表面通过渲染添加拉丝金属材质，还原铝合金机加工后的细腻金属质感，基座部分采用哑光黑色硬质塑料材质，添加细微的磨砂纹理提升材质真实感，铰接部位还原了销轴、衬套等细节装配结构，通过同轴心、重合等配合关系完成活动手柄与基座的运动装配，可模拟手柄扳动释放敞篷锁止机构的完整动作行程。设计过程中重点考量了操作手感与结构可靠性的平衡，握持段的弧形轮廓完全贴合人手握持时的指腹弧度，表面的密集孔洞同时起到防滑与减重的双重作用，基座与车身贴合的安装面设计有密封胶条的安装槽位，避免车辆行驶过程中水汽、灰尘进入敞篷锁止机构内部，铰接位置添加了限位结构，限制手柄的最大扳动角度，防止过度操作造成内部机构损坏，整体装配结构完整还原了实车部件的装配逻辑，各零件之间的配合间隙符合汽车零部件的公差设计要求，渲染阶段采用工作室环境光，通过多角度打光突出金属手柄的光泽感与塑料基座的哑光质感，清晰展现各部分的结构细节与材质差异，完整呈现该操控部件的工业设计美感与工程结构合理性。
