汽车齿轮齿条式转向传动结构设计

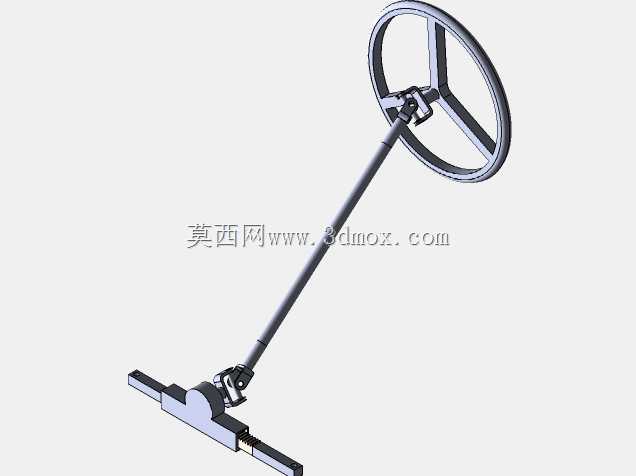

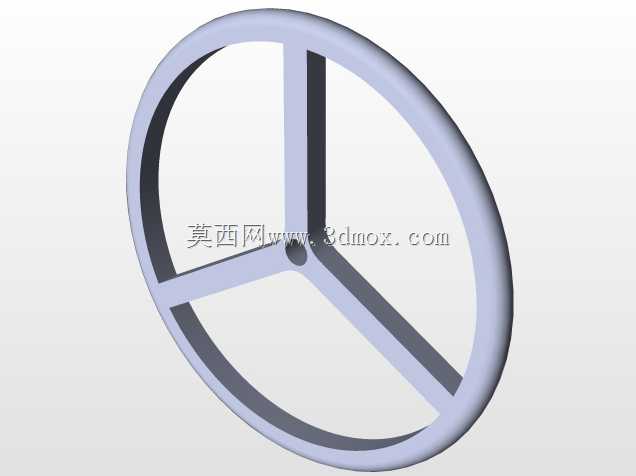

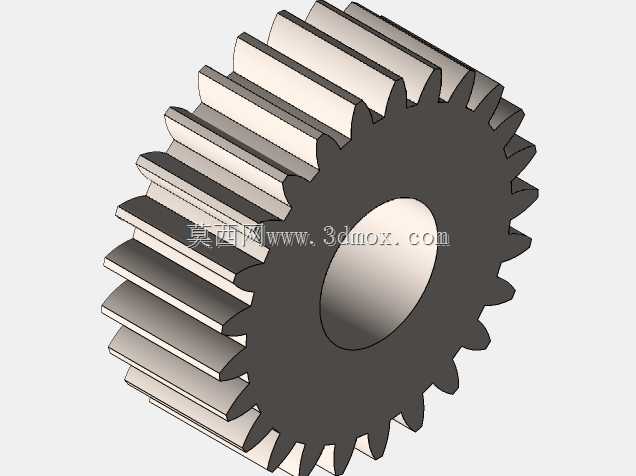

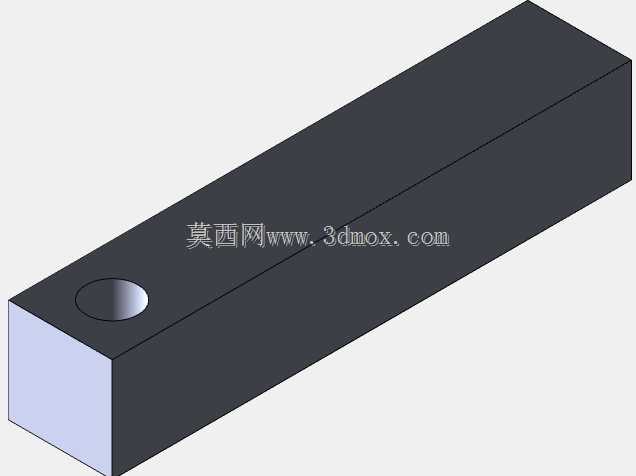

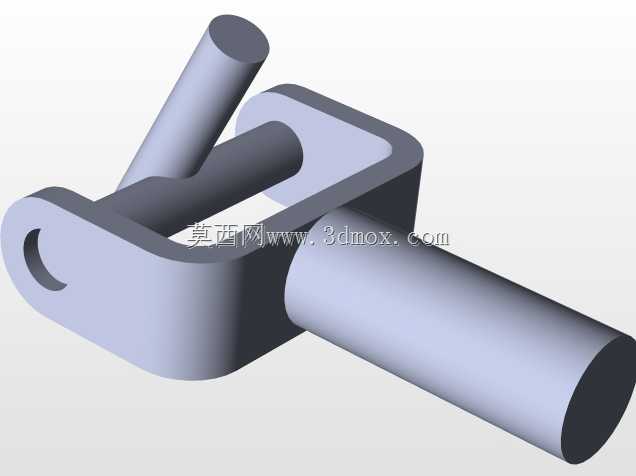

这套转向传动结构主要适配乘用车辆前轮转向系统，日常装车场景覆盖紧凑型家用轿车、小型场地作业代步车的转向系统改造与正向开发环节，核心作用是将驾驶员施加在转向盘上的旋转力矩，通过传动链路转化为转向轮的偏转动作，实现车辆行驶方向的精准控制。从结构功能特性来看，整套机构采用齿轮齿条啮合作为核心传动副，相比传统循环球式结构，传动间隙更小、转向响应更直接，路感反馈的传递效率更高，能让驾驶员清晰感知前轮的受力状态，适合对转向灵敏度有要求的车型配置。设计过程中首先考虑的是转向传动比的匹配，转向盘的总转动圈数控制在合理区间，避免转向过度灵敏导致高速行驶方向不稳，同时兼顾低速挪车时的转向轻便性，齿轮与齿条的啮合齿面做了等强度修形，能承受颠簸路面传递回来的反向冲击载荷，避免打齿或结构变形。安装边界层面，转向盘采用三辐式环形结构，握持区域的直径符合人机工程学要求，转向柱采用分段式设计，中间配置十字万向节结构，可根据整车驾驶室的布局调整传动杆的倾斜角度，适配不同仪表台内部的安装空间，避免与周边线束、踏板支架产生运动干涉。下部的齿条壳体采用平直式安装布局，两个输出端通过球头拉杆连接转向节，安装时需保证齿条的运动行程与前轮最大转向角度匹配，左右两侧的偏转角度差符合阿克曼转向几何要求，减少轮胎转向时的滑动磨损。整套结构的运动链路做了自由度约束，除了设计所需的转动与直线移动副外，其余方向均通过刚性连接限制位移，避免行驶过程中出现传动旷量，万向节的十字轴配置了润滑脂加注通道，可满足长期使用的维护需求，齿条的两端设置了防尘护套安装位，能阻挡路面泥水、灰尘进入啮合齿面，延长传动副的使用寿命。建模过程中对所有运动部件做了干涉检查，转向盘打满行程时，传动杆与周边固定件的最小安全间隙满足整车布置要求，齿轮与齿条的啮合间隙控制在合理范围，既不会因间隙过大产生转向虚位，也不会因过紧导致转向卡滞。
