微型塑料齿条小齿轮啮合传动结构

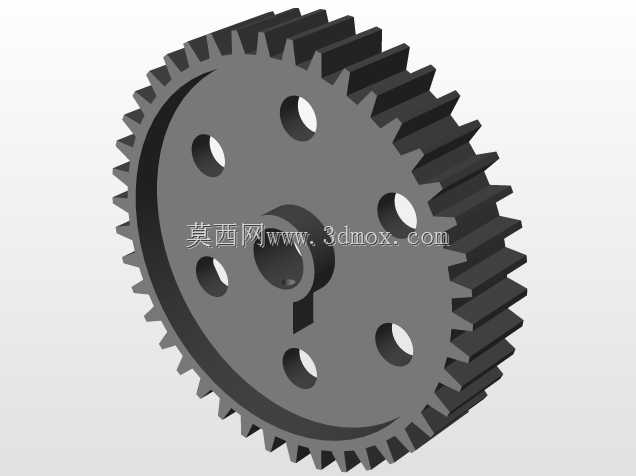

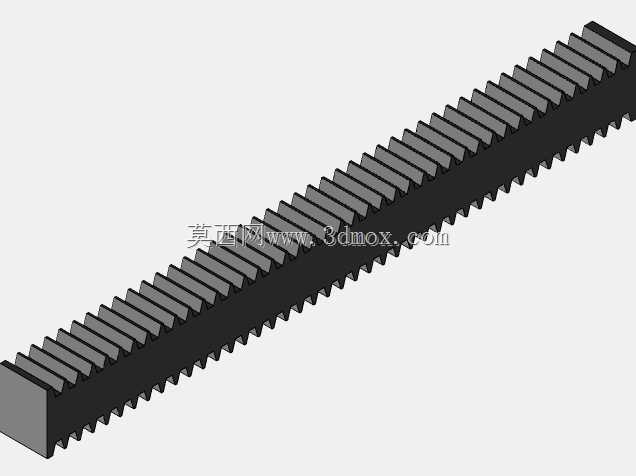

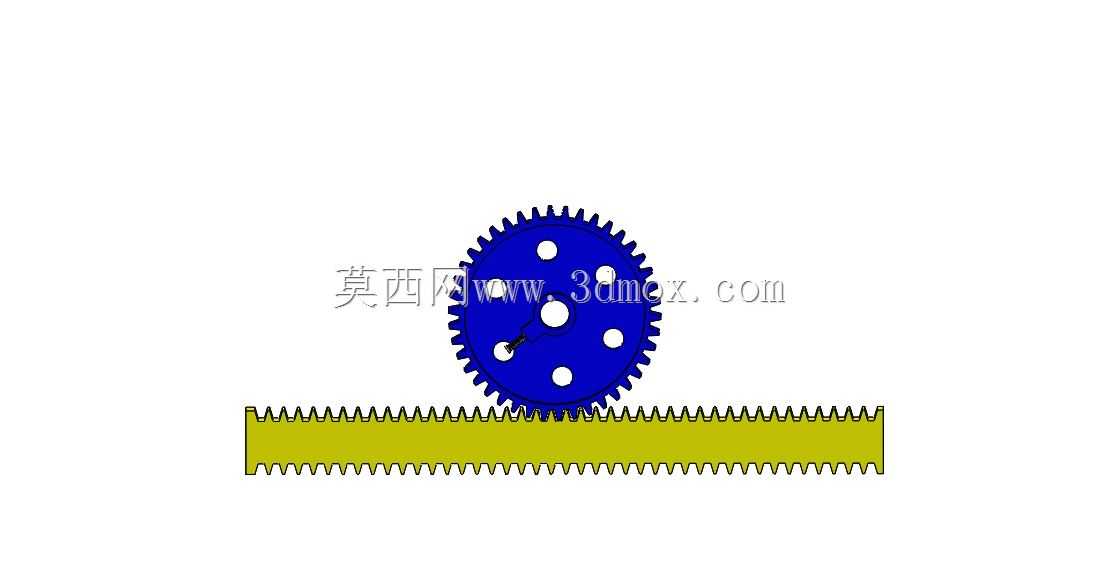

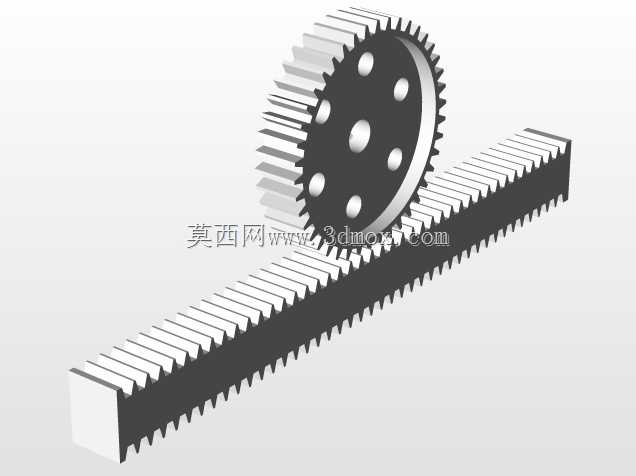

这套齿条与小齿轮的啮合结构，常被应用在小型自动化设备的直线进给工位、微型推拉机构以及消费类电子产品的伸缩传动场景中，相比丝杠传动、皮带传动的结构，齿轮齿条啮合的传动形式没有空回行程，传动效率更高，且能在短行程内实现旋转运动到直线运动的直接转换，不需要额外增设换向组件，非常适合安装空间局促的微型设备使用。从结构设计逻辑来看，这套传动副采用塑料作为加工材质，本身具备自润滑特性，运转过程中不需要额外加注润滑脂，能避免油污污染周边的精密元器件，同时塑料件的加工成本更低，运转噪音远低于金属齿轮副，适配对静音有要求的民用小型设备场景。小齿轮采用辐板式结构，轮缘位置均匀开设多个圆形减重孔，既可以减少齿轮自身的转动惯量，降低驱动端的负载扭矩，也能在注塑成型过程中减少材料收缩不均导致的齿形变形，保证齿廓的加工精度；齿轮中心设置驱动轴安装孔，孔位与轮体的同轴度公差控制在合理区间，避免运转过程中出现径向跳动导致的啮合卡滞。配套的齿条采用直齿结构，齿形参数与小齿轮完全匹配，齿条本体为等截面长条结构，背部为平整安装面，可直接通过螺丝锁紧在设备的滑移台面上，不需要额外设计复杂的定位夹具，安装边界清晰，齿条的有效啮合长度覆盖小齿轮的全行程移动范围，不会出现脱齿、跳齿的问题。设计过程中需要重点控制齿侧间隙，间隙过大会导致传动反向死区过大，影响进给定位精度，间隙过小则会增大啮合阻力，甚至出现运转卡滞的情况，这套结构的齿侧间隙按照微型传动的常规精度要求设置，既能保证运转顺畅，也能将反向空程量控制在可接受范围内。在实际选型应用时，需要根据驱动端的输出转速、负载推力核算齿面接触强度，由于采用塑料材质，这套传动副仅适合低负载、低转速的传动场景，不能用于大扭矩的动力传输场合，安装时需要保证小齿轮的轴线与齿条的长度方向保持平行，齿轮的分度圆切线与齿条的分度线完全重合，否则会出现啮合偏载，加剧齿面磨损，缩短整套传动结构的使用寿命。
