汽车发动机罩卡扣式固定支架结构设计

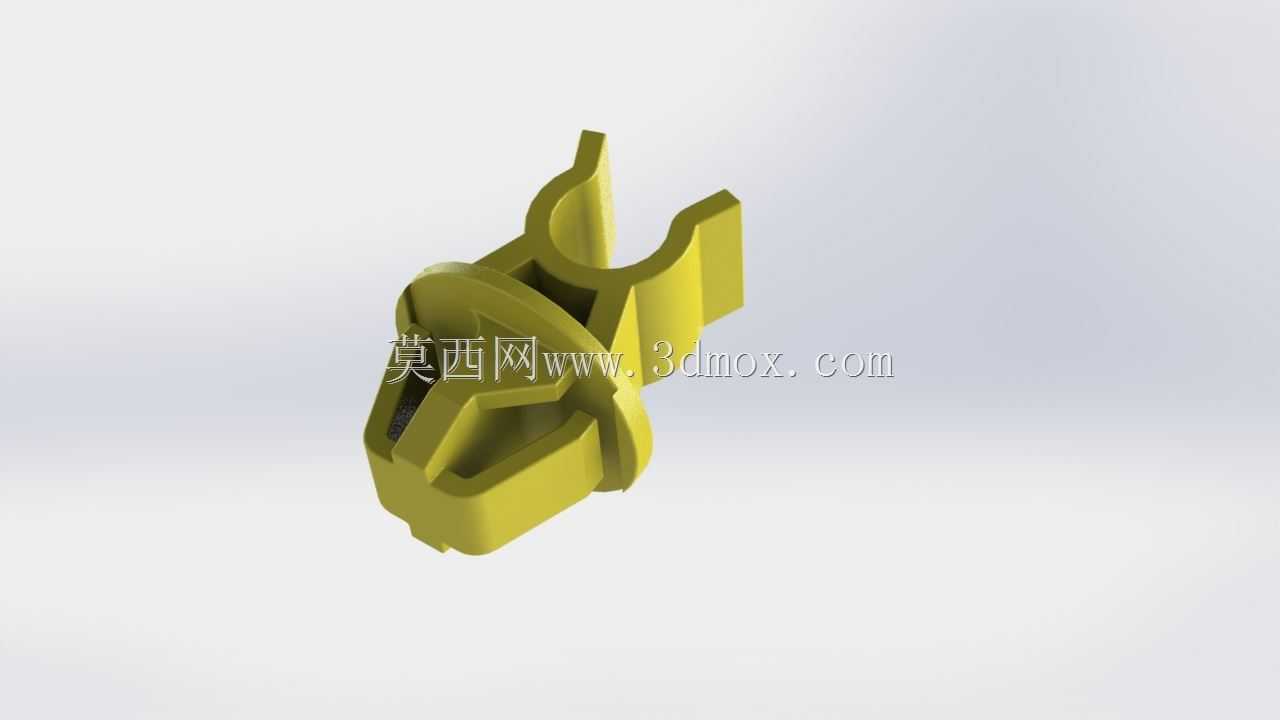

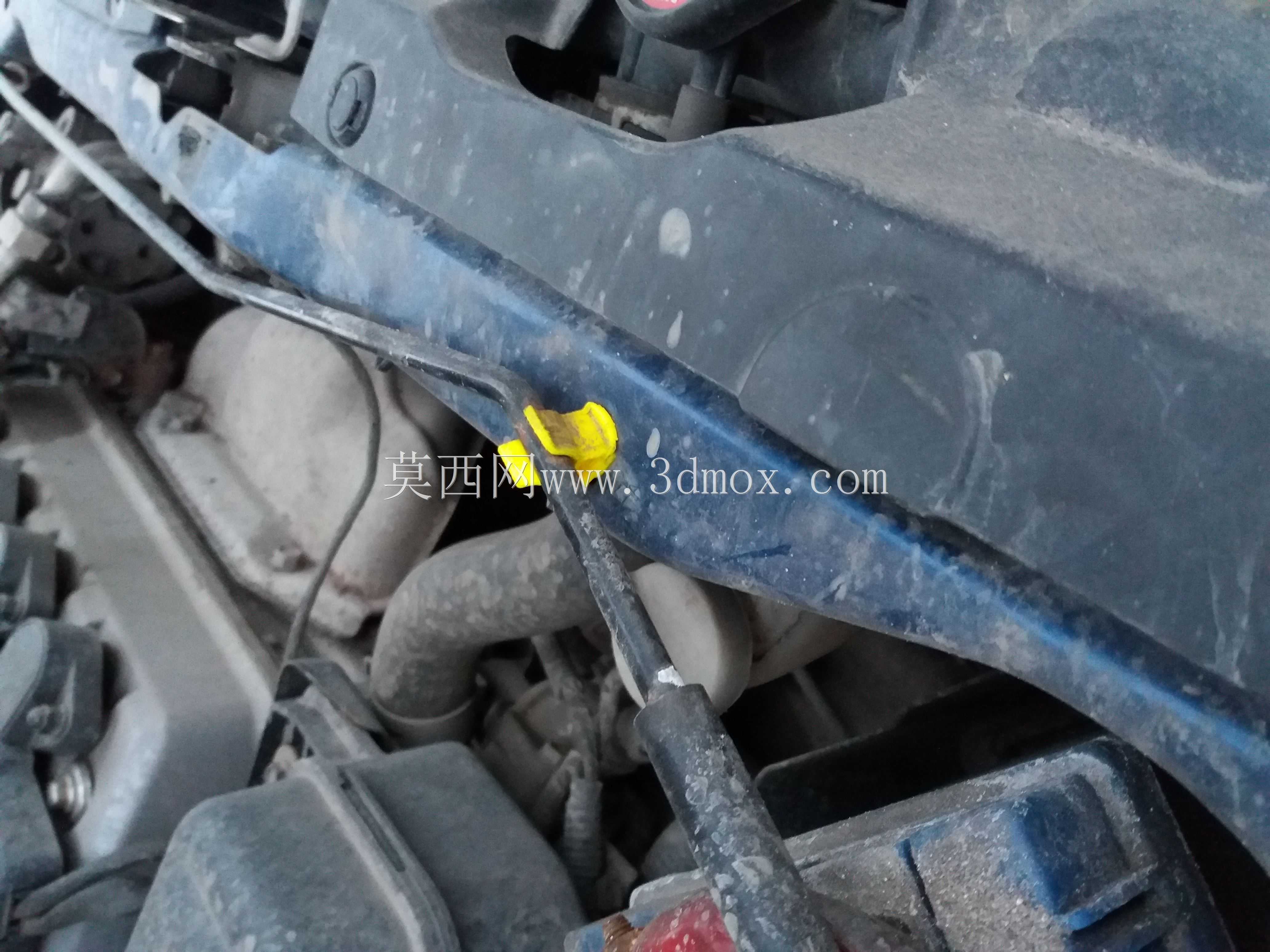

日常整车维保场景里，发动机舱覆盖件的固定失效是高频遇到的小故障，不少老车的发动机罩支架因为长期受机舱高温烘烤、发动机怠速振动传导，加上拆装时的外力掰扯，很容易出现卡扣断裂、卡接松脱的问题，导致发动机罩盖合不严，行车过程中出现共振异响，甚至在颠簸路段有脱落的风险，影响机舱内管线、饰板的防护效果。这款支架采用卡扣式快装结构设计，整体为一体化注塑成型结构，没有额外的拼接装配部件，适配对应车型发动机罩的安装点位，不需要额外打孔或者使用螺栓紧固，对准安装位按压到位即可完成固定，拆装效率比传统螺栓固定的支架高很多，日常维保作业中更换单个支架的耗时可以控制在数十秒内，能大幅降低维保环节的人工耗时。从结构细节来看，支架上部的弧形卡爪是核心的受力部位，弧度完全匹配发动机罩对应安装柱的外径，卡爪内侧做了细微的倒扣止退结构，卡入后能形成轴向的限位，避免车辆行驶过程中受振动影响出现松脱；下部的分叉式插脚是和车身安装基座配合的部位，插脚外侧做了导向斜面，插入基座安装孔时可以顺着斜面自动收拢，到位后弹开卡紧，不需要额外的紧固件就能实现双向固定。设计过程中重点考虑了塑料件的形变冗余，卡爪和插脚的连接部位做了圆弧过渡的加强筋，既保证卡接时的弹性形变量足够，方便拆装，又能避免应力集中导致的断裂问题，适配ABS、尼龙这类常用工程塑料的注塑成型工艺，拔模角度控制在合理区间，不需要复杂的抽芯结构就能完成模具开模，量产时的成型良率更高。安装边界方面，支架整体外轮廓尺寸紧凑，卡入安装位后不会和周边的发动机管线、饰板产生运动干涉，插脚的插入深度匹配车身基座的孔深，不会出现顶触基座底部或者卡接深度不足的问题，卡爪的开合行程控制在合理范围，既能适配对应尺寸的安装柱，又不会因为开合量过大导致塑料件出现塑性形变。实际装车使用时，这类塑料支架能有效吸收发动机运转传递过来的小幅振动，减少金属部件硬连接带来的共振异响，同时本身的耐温、耐老化特性能适配机舱内的高低温交变环境，长期使用也不容易出现脆断问题，不管是售后维保替换损坏的原厂件，还是改装场景下做发动机罩的固定适配，都能满足使用需求。
