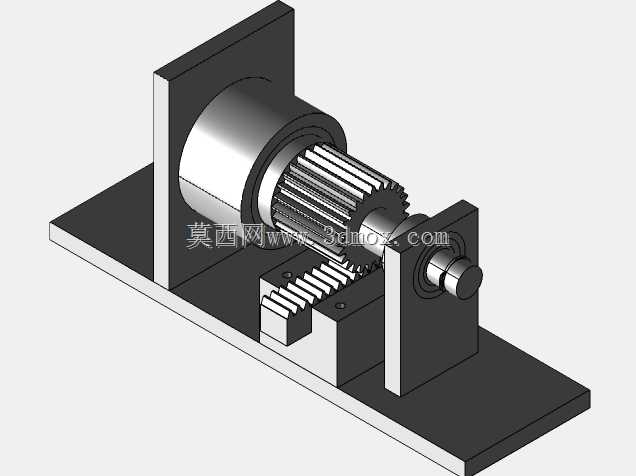

弯曲机用杆传动齿轮齿条组件结构

这套齿轮齿条组件主要适配直径7mm规格杆料的弯曲加工工序，是小型弯曲设备里负责直线与旋转运动转换的核心执行单元，在五金件折弯、细金属杆成型的加工场景中，承担着将动力端的旋转输出转化为齿条精准直线推送的作用，最终带动弯曲工位完成杆料的定角度弯折动作。从结构布局来看，组件采用双侧立式支撑板搭配水平安装底板的承托架构，齿轮轴通过两端的转动支撑结构架设在两侧立板之间，保证齿轮运转时的径向跳动量控制在合理区间，避免啮合过程中出现卡滞、打齿的问题。齿条被约束在底部的导向滑槽内，滑槽的限位面与齿条背面、侧面保持小间隙滑动配合，既可以抵消齿轮啮合时带来的径向分力，也能保证齿条全程沿直线方向往复移动，不会出现偏移脱齿的故障。设计过程中优先考虑了啮合传动的平稳性，齿轮选用直齿结构，与齿条的模数、压力角参数完全匹配，啮合侧隙控制在适合低速往复传动的区间，既不会因为侧隙过大造成传动空程影响弯曲精度，也不会因为侧隙过小导致运转卡涩、磨损加剧。组件的安装边界以底部平板为基准，两侧立板垂直固定在底板上，所有安装孔位的位置度公差围绕齿轮与齿条的啮合中心设置，安装时只要保证底板与设备安装面贴合固定，就能快速完成组件的定位，不需要反复调整齿轮齿条的啮合间隙，能大幅减少现场装配的调试时长。动力输入端设置在齿轮轴的一端，可直接连接液压马达或者减速电机的输出轴，适配液压驱动的弯曲机动力配置，齿条的伸出端直接连接弯曲执行触头，动力传递路径短，传动效率高，往复动作的响应速度快，适合小规格杆料的连续弯曲加工作业。整套结构没有冗余的复杂零件，所有支撑件都采用板材加工成型，加工难度低，后期维护时只需要定期检查啮合面的润滑情况、支撑部位的磨损量，就能保证长期稳定运行，在小型五金加工设备、线材成型设备的传动结构设计中，这套组件的布局思路也具备很高的参考价值，可根据不同的杆料直径、弯曲行程需求，等比例调整齿轮模数、齿条长度以及支撑件的尺寸，快速适配不同规格的弯曲加工需求。
