吹雪机折弯机原型模具结构设计

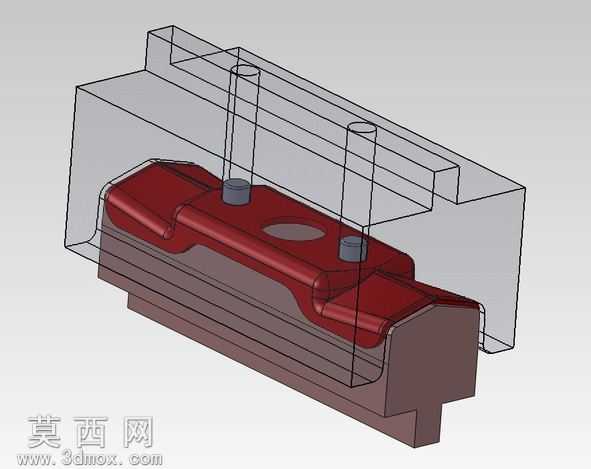

本作品为吹雪机折弯机的原型模具前溃部分三维设计，采用SolidWorks完成全参数化建模，整体装配包含完整的虚拟组件，可完整还原模具的合模、冲压成型全流程动作逻辑。建模过程中首先完成成型工件的曲面构建，针对吹雪机折弯部件的异形曲面特征，采用放样曲面、边界凸台等命令完成红色成型腔体的曲面拟合，确保曲面曲率连续无破面，匹配实际冲压成型的工件轮廓精度要求。模具整体采用上下模分体式结构设计，外部透明部分为模架基体，建模时采用半透明外观材质赋予，可直观展示内部成型结构的装配关系，模架上预留的三处导向柱安装位严格按照冲压模具的导向精度要求设计，柱体与安装孔采用间隙配合参数，保证合模过程中的对位精度。内部成型型芯部分采用实体建模方式，针对折弯部位的圆角、避让槽等细节特征逐一还原，材质赋予上区分模架与成型部件，模架采用半透明聚碳酸酯质感材质，成型部件采用深红色耐磨模具钢材质，底座部分采用深褐色调质钢材质，通过不同材质的区分清晰展示模具各部分的功能分区。设计过程中充分考虑冲压工序的动作逻辑，上模下行过程中首先通过导向柱完成对位，随后成型面与工件接触完成折弯成型，整体结构无干涉，所有装配约束均按照实际模具装配关系添加，可直接用于虚拟合模仿真验证。模型同时导出了STEP/IGES通用格式文件，可兼容多数三维CAD软件打开使用，STL格式文件可直接用于3D打印原型验证，整套模型结构完整，细节还原度高，可作为同类冲压折弯模具设计的参考原型，也可用于模具结构教学演示使用，帮助设计人员理解异形件冲压模具的结构布局、导向设计、成型面构建的核心要点，规避原型设计阶段常见的结构干涉、成型面不连续等问题。
