刀具冲压成型刀空模具结构设计

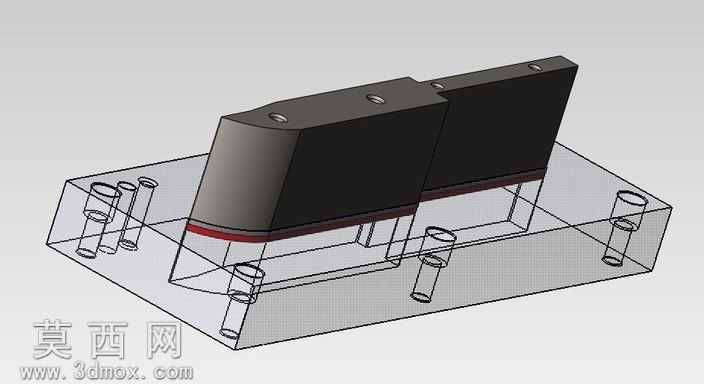

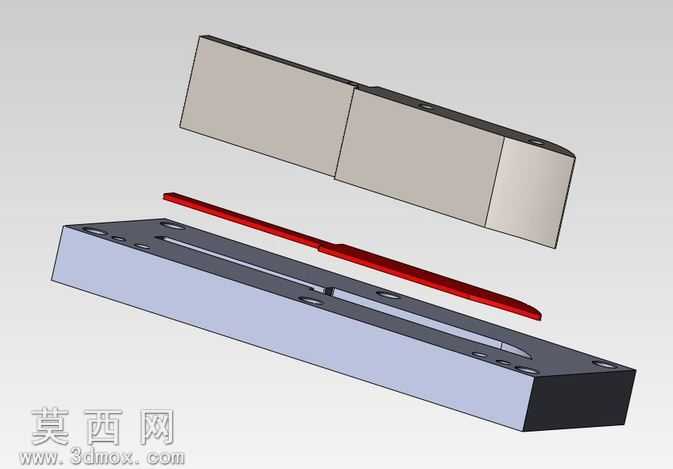

本模型为刀具冲压成型用刀空模具，整体采用三维建模软件完成全参数化结构搭建，建模过程中严格遵循冲压模具设计规范，对上下模组件、定位结构、安装孔位等细节进行了1:1还原。模型整体分为上下两个核心模体部分，下模为透明可视化的模座结构，清晰展示了内部的型腔排布、导向孔位与安装通孔的位置关系，上模为成型工作部分，与下模型腔精准对应，合模时可完成对应刀具部件的冲压成型作业。材质渲染阶段，下模座采用半透明工程塑料质感的材质表现，便于直观观察内部型腔与孔道的布局逻辑，上模工作部分采用哑光黑色金属材质搭配边缘红色封边的细节处理，还原实际模具的表面处理工艺与装配特征，所有安装孔、定位柱的尺寸均按照冲压模具的通用装配标准设定，孔位的同轴度、型腔的配合间隙都经过参数化校验，确保结构符合实际加工生产的可行性。设计思路围绕刀具冲压工序的定位精度与成型稳定性展开，模座上分布的多组通孔分别承担安装固定、导向定位、废料排出的功能，排布位置避开成型受力区域，保证模座整体结构强度的同时，兼顾装配与维护的便捷性；上下模的合模面做了精准的贴合处理，成型型腔的轮廓完全匹配目标刀具的刃部与柄部结构，确保冲压成型后工件的尺寸精度与轮廓一致性。建模过程中对模具的装配关系做了完整约束，可直接用于装配干涉检查、成型工序模拟以及后续的工程图纸导出，模型的结构拆分清晰，各部件可单独编辑修改，便于根据不同规格的刀具成型需求调整型腔尺寸与孔位排布，适配小批量定制化的刀具冲压生产场景，同时半透明的模座展示方式也可用于模具结构教学、冲压工序演示等场景，直观展现刀空模的工作原理与内部结构逻辑。
