可适配传感器安装的可调式滚筒衬垫结构

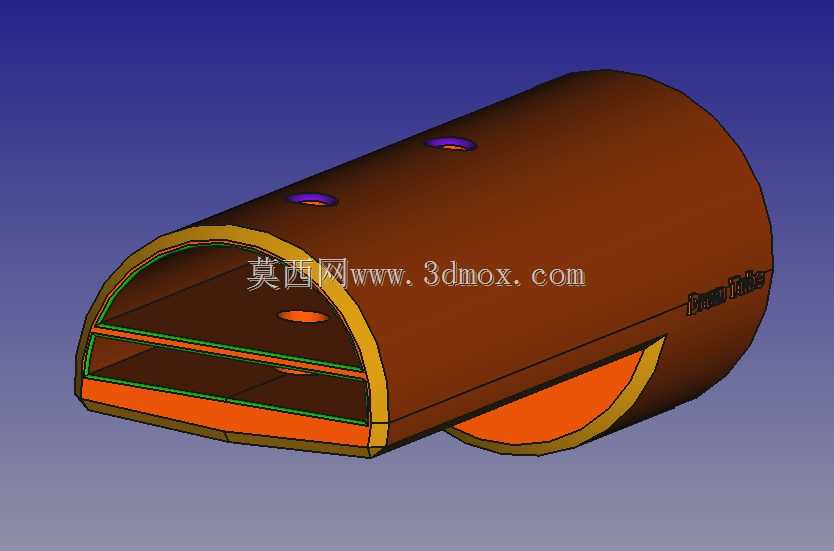

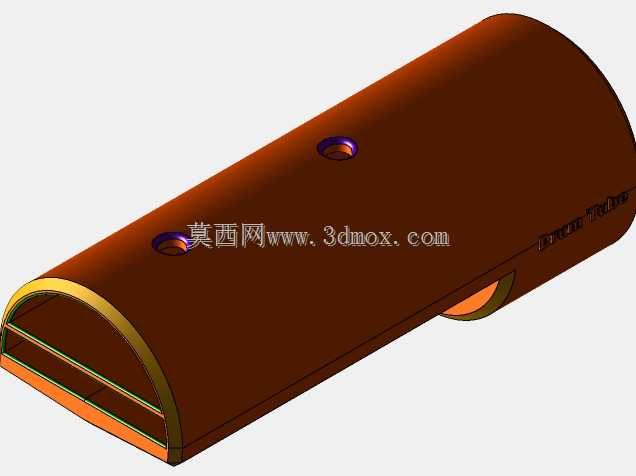

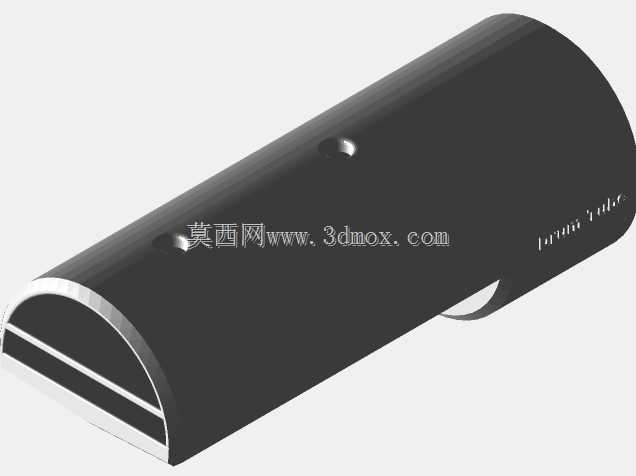

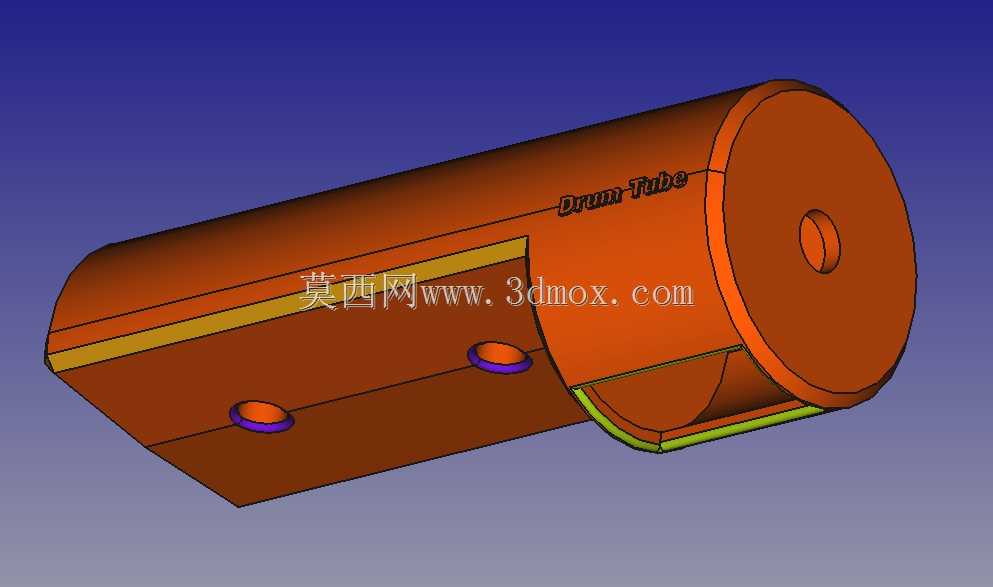

在输送设备、检测类工装的滚筒组件设计中，衬垫作为滚筒与内部安装元件、外部支撑结构之间的衔接部件，其适配性直接决定了整套组件的装配精度与运行稳定性。这款可调式滚筒衬垫，核心设计目标是解决常规固定尺寸衬垫无法兼容多规格传感元件、接插件安装的痛点，尤其针对需要在滚筒内部集成压电传感器的检测场景，可通过尺寸调整完成元件的精准定位，避免传感器在滚筒转动过程中出现移位、信号采集偏差的问题。从结构设计逻辑来看，衬垫主体采用半包覆式圆筒构型，侧壁预留的两组环形安装位，可直接适配6.3mm凹形插孔面板连接器的固定需求，安装位周边做了局部加厚处理，抵消接插件插拔过程中产生的应力集中，防止衬垫长期使用后出现开裂变形。衬垫轴向的开槽结构，一方面为内部线缆排布预留了走线空间，避免线缆在滚筒转动过程中被挤压破损，另一方面可配合紧固件实现衬垫内径的微调，适配不同外径的压电传感器安装，调整范围可覆盖常规压电传感元件的尺寸公差带，无需针对不同批次传感器单独加工衬垫，降低加工与备件成本。衬垫端部的定位凸台与中心孔，可与机架形杆支架直接配合，完成衬垫连同内部元件的整体固定，装配时无需额外设计转接件，减少装配环节的累计误差。从安装边界来看，衬垫的外圆尺寸与常规输送滚筒的内孔公差匹配，可直接嵌入标准滚筒内部，无需对原有滚筒结构做二次加工，适配现有设备的改造升级需求；侧壁的安装孔位与连接器的安装孔距完全对应，装配时可直接完成接插件的固定，接插件安装后端面与衬垫外表面齐平，不会突出滚筒表面影响物料输送。在实际应用场景中，这类衬垫多用于带物料检测功能的输送滚筒、张力检测辊筒组件中，既承担了内部传感元件、接插件的安装载体功能，又能填补滚筒与内部元件之间的间隙，吸收滚筒运行过程中产生的振动，降低振动对传感器信号采集精度的干扰。设计过程中充分考虑了加工工艺性，衬垫主体构型无复杂倒扣结构，采用常规机加工或者注塑工艺均可完成生产，加工过程中无需特殊工装，可有效控制生产制造成本；各安装位的尺寸公差按照中等装配精度设定，既保证元件安装后的定位精度，又不会提升不必要的加工难度，适配批量生产的需求。衬垫与滚筒内壁的接触面做了防滑纹理设计，可避免衬垫在滚筒长期正反转过程中出现相对转动，保证内部元件的位置稳定性，减少后期设备维护的频次。
