户外折叠便携吊床支撑挂架结构

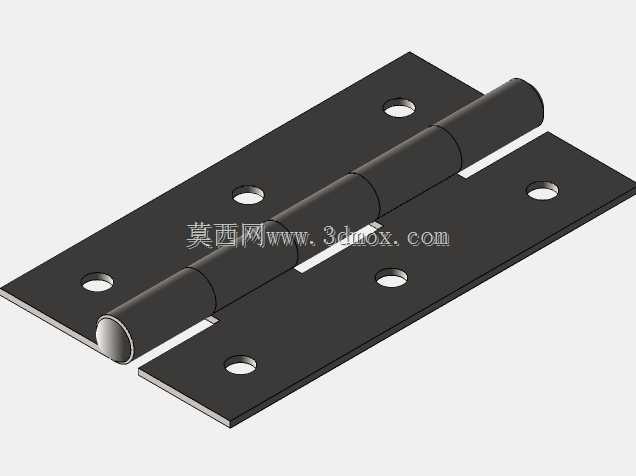

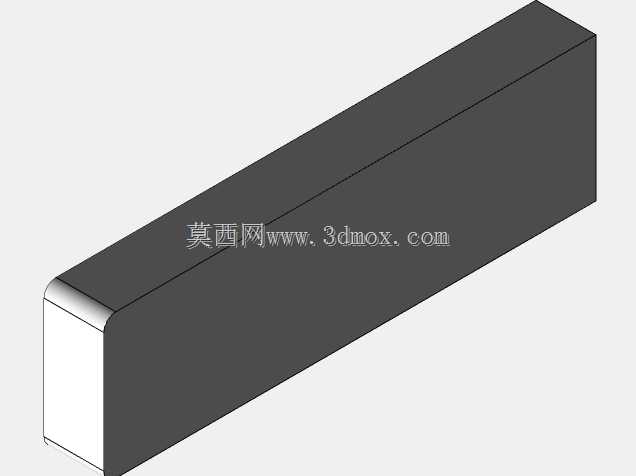

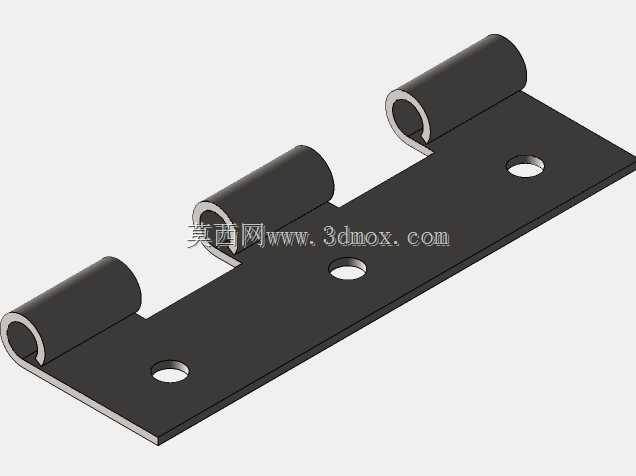

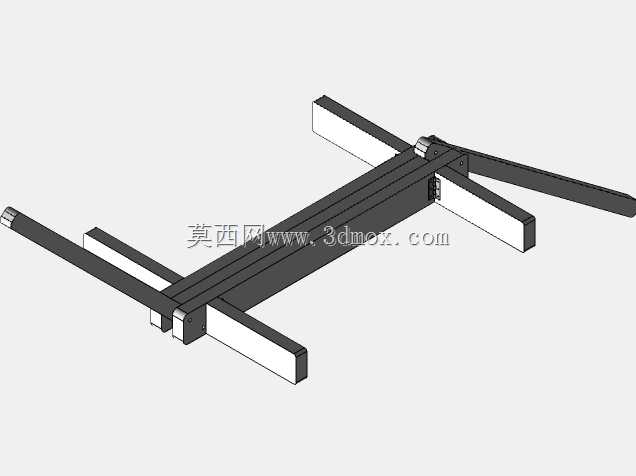

这款便携吊床支撑挂架主要面向户外露营、庭院休闲、临时休憩场景设计，解决了户外无合适树木挂载吊床的痛点，无需依赖树干、墙体等固定挂载点，可独立完成吊床的支撑固定，适配多数常规尺寸的帆布、尼龙吊床使用。从结构设计来看，整体采用十字交叉的主梁布局，纵向设置两根平行的主承重梁作为核心受力构件，横向伸出多根支撑臂形成稳定的落地支撑结构，所有横向支撑臂与主梁之间采用铰接连接结构，非使用状态下可将横向支撑臂折叠收拢至主梁侧方，大幅缩小收纳体积，方便放入车载储物空间、户外装备包内携带，单人即可完成展开、收纳与移位操作，无需额外辅助工具。设计过程中优先考虑落地稳定性，横向支撑臂的外伸长度经过受力验算，展开后整体支撑面的宽度与长度比例经过优化，可避免使用者上下吊床、躺卧翻身时出现侧翻、前倾后仰的失稳问题，主梁中部设置的吊点连接座采用对称布局，吊点位置处于整体支撑结构的重心正上方，受力时可将载荷均匀分散到四根横向支撑臂的落地端，减少局部应力集中。安装使用时无需打地基、无需额外固定配件，将所有横向支撑臂展开至水平锁定位置后，直接放置在平整硬质地面即可使用，若在松软草地、沙土地使用，可在支撑臂末端垫上硬质垫块增大接触面积，避免支撑腿下沉。整体结构的外形尺寸在展开状态下，纵向总长度适配常规2米以内吊床的挂载间距需求，横向支撑总宽度可保证吊床躺卧时的侧向摆动余量，不会出现支架与吊床、人体的干涉问题，收拢状态下整体为长条状结构，截面尺寸较小，可轻松塞入露营车、汽车后备箱的缝隙空间。结构上所有铰接位置都设置了限位结构，展开到工作位置后可自动锁定，避免使用过程中支撑臂意外折叠收回，吊点位置预留了通用挂接孔位，可搭配卸扣、登山扣等常用挂具快速连接吊床，适配不同挂环规格的吊床产品，主梁采用矩形截面型材制作，抗弯曲性能优异，可承受常规成人躺卧的静载荷与小幅动载荷，支撑臂末端做了圆弧钝化处理，避免展开、收纳过程中划伤使用者或刮破吊床面料。
