适配Nespresso胶囊的便携钥匙夹结构设计

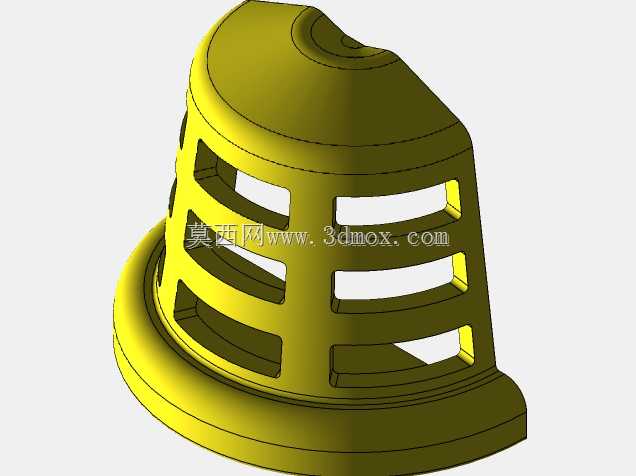

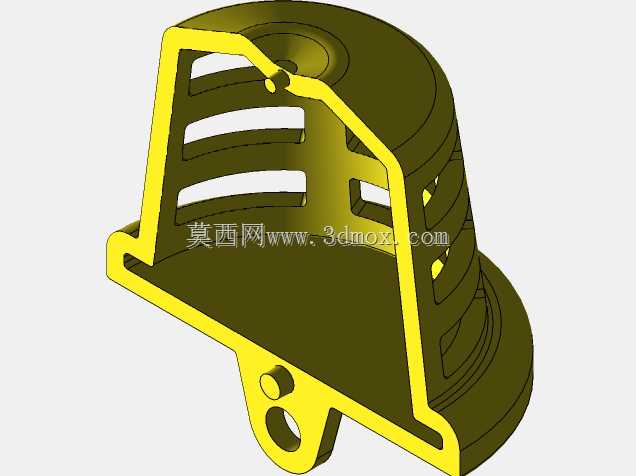

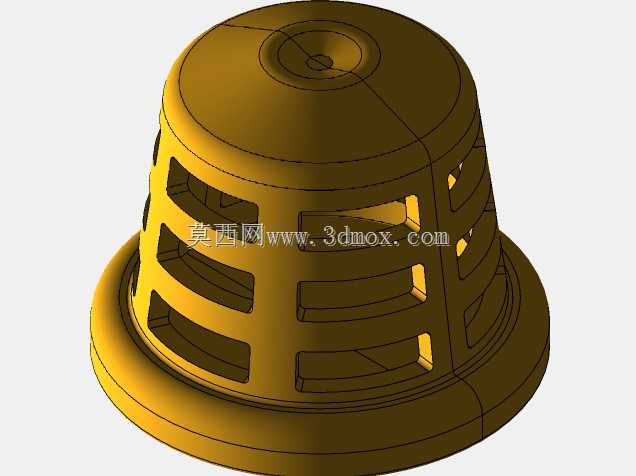

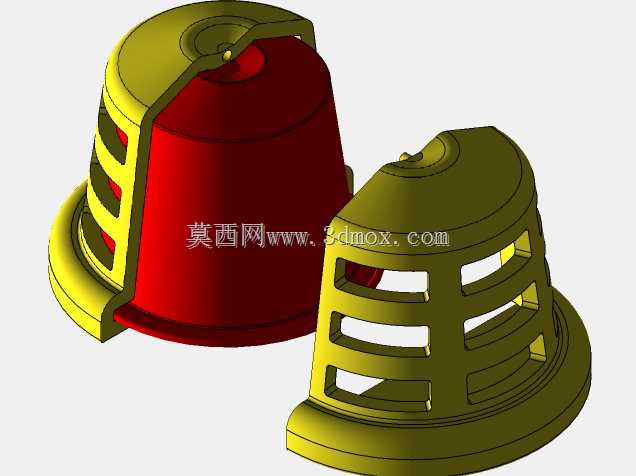

　　日常通勤与户外出行场景中，咖啡爱好者常需要随身携带单颗或少量Nespresso咖啡胶囊，避免整盒携带的冗余负担，这款胶囊钥匙夹正是针对这类随身收纳需求开发的小型五金配件类结构，可直接挂载在钥匙串、背包挂点上，实现单颗胶囊的防尘、防磕碰便携携带。从实际使用场景来看，该结构适配标准尺寸的Nespresso咖啡胶囊，整体采用类帽型的包覆式结构，顶部预留的挂接结构可直接穿入钥匙环，无需额外搭配挂扣即可完成挂载，底部宽边法兰结构形成稳定的承托边界，避免胶囊从底部滑落。结构采用两个分体零件通过销接装配的组合形式，拆分式的设计一方面降低了单个零件的成型难度，无论是机加工还是3D打印成型都能减少支撑结构的使用，

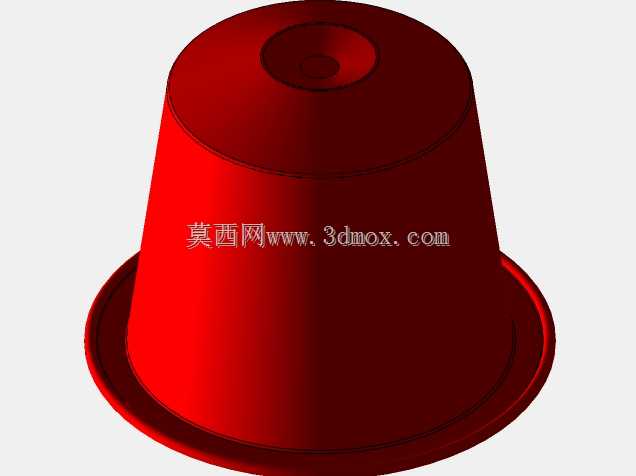

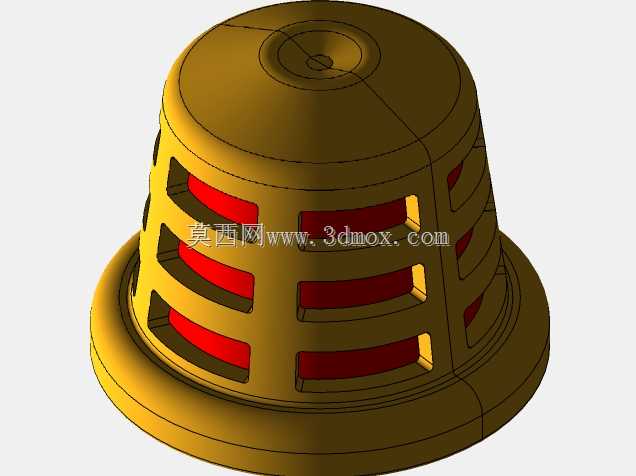

　　另一方面销接的连接方式让两个零件可围绕销轴实现小范围的开合，方便胶囊的取放操作，无需额外设计卡扣结构即可依靠零件自身的配合公差实现胶囊的夹紧固定，减少了活动零件数量，提升长期使用的结构可靠性。外形设计上，侧壁采用多组对称的矩形镂空槽设计，镂空结构首先能够减轻整体重量，挂载在钥匙串上不会增加过多负重，其次镂空槽可以直观观察内部胶囊的状态，确认胶囊是否放置到位、是否出现破损漏粉的情况，同时镂空结构减少了零件与胶囊外壁的接触面积，避免胶囊在密闭空间内因温度变化出现凝露时，外壁与结构内壁粘连的问题。从安装边界尺寸来看，整体最大外径适配标准Nespresso胶囊的外径尺寸，内部腔体的深度刚好覆盖单颗胶囊的主体高度，

　　顶部的内凹结构避开胶囊顶部的注水封膜位置，避免携带过程中摩擦刮破封膜导致咖啡粉漏出，底部法兰边的宽度控制在3mm左右，既能够形成足够的承托力防止胶囊掉落，又不会过多增加整体的外廓尺寸，方便放入口袋、小包等狭小收纳空间。设计过程中重点考虑了日常使用的磨损问题，两个分体零件的销接位置采用间隙配合，销轴两端做铆边处理，避免长期开合使用后销轴脱出，零件的所有棱边都做了R0.5的圆角处理，既避免尖锐边角刮伤衣物、皮肤，也减少应力集中问题，提升结构的抗摔抗变形能力。侧壁的镂空槽采用等距排布的设计，每组槽位之间的连接筋宽度均匀，保证整体结构的环向刚度，即使受到侧向挤压也不会出现过度变形导致胶囊脱落的情况，内部腔体的尺寸公差控制在0.2mm以内，

　　既能够轻松放入胶囊，又不会因为间隙过大导致胶囊在内部晃动产生异响。实际使用时，只需将两个分体零件绕销轴掰开，将胶囊放入腔体后松开，零件依靠自身的结构弹性即可夹紧胶囊，挂载在钥匙串上随钥匙一同携带，需要取用咖啡时直接掰开结构取出胶囊即可，操作步骤简单，没有复杂的锁扣操作，适合单手快速操作。针对户外使用的场景，结构的镂空设计还能够在意外沾水时快速沥干，避免内部积水长时间接触胶囊导致包装受潮，整体没有封闭的藏水死角，日常清洁也十分方便，直接用水冲洗后即可快速晾干。从结构设计的合理性来看，两个零件采用对称式的分模设计，单个零件的结构无倒扣，无论是采用注塑批量生产还是小批量定制加工，都具备较好的工艺性，销接的装配方式操作简单，无需额外的粘接、焊接工序，装配效率高，后期如果出现销轴磨损的情况，也可以快速更换销轴完成维修，延长整体的使用寿命。
