户外便携自动旋转烧烤烤肉设备结构

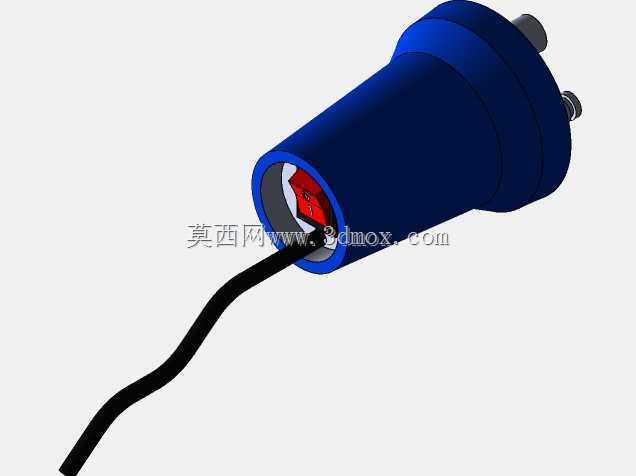

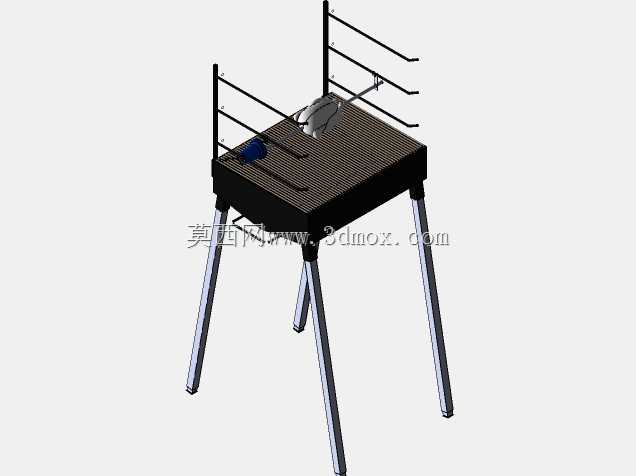

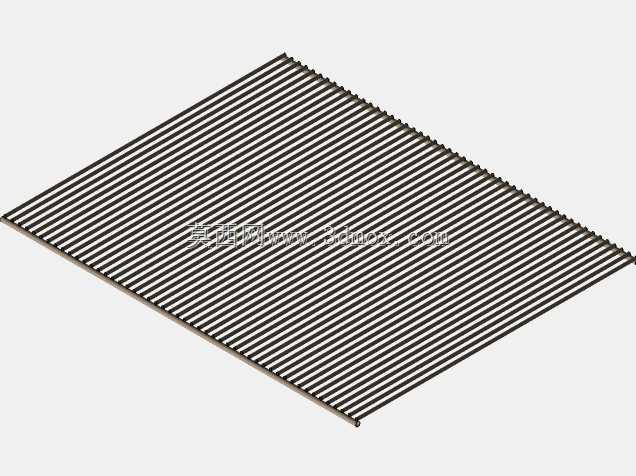

　　这套烧烤烤肉设备的结构设计，首先围绕户外聚餐、露营场景的使用需求展开，区别于传统固定焊死的商用烧烤台，整体采用可快速拆装的支腿结构，三根支腿呈三角支撑布局，单根支腿与台面框架采用快拆式销轴连接，无需额外工具即可完成组装与收纳，收纳后整体占用空间可压缩至台面大小，适配普通家用轿车后备箱的装载边界，满足户外移动使用的搬运需求。台面主体采用栅格镂空结构，栅格条间距控制在8mm，既可以保证炭火的热量向上穿透传递到食材位置，又能避免小块食材掉落至下方炭仓，栅格台面整体做了边缘折边处理，折边高度25mm，可防止烤制过程中油液外溢滴落至外部，同时提升台面整体的结构刚性，避免长期高温使用出现形变。台面一侧集成了旋转驱动组件，

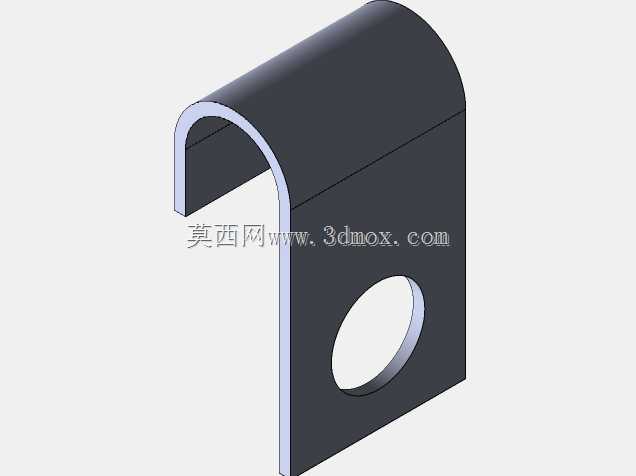

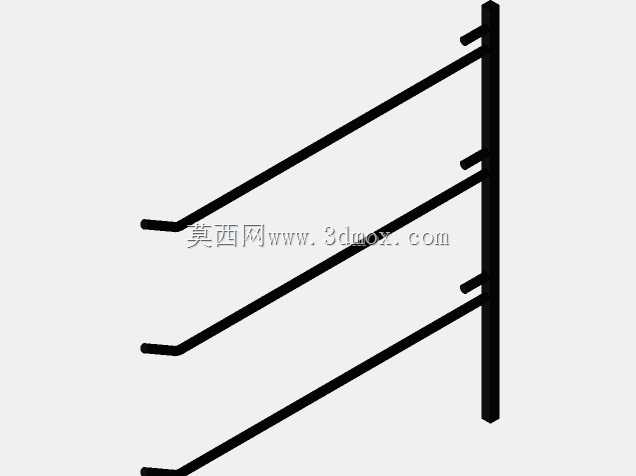

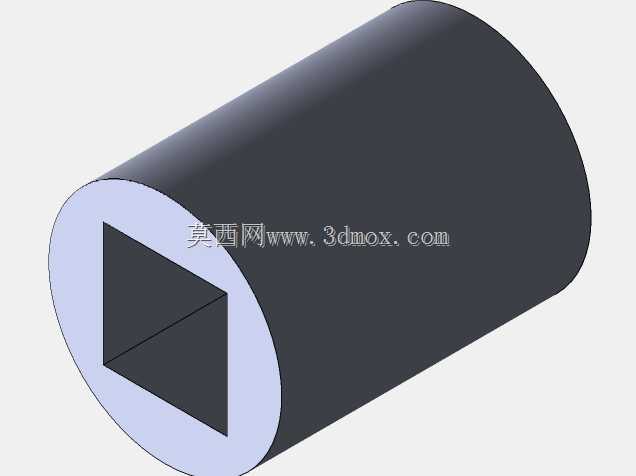

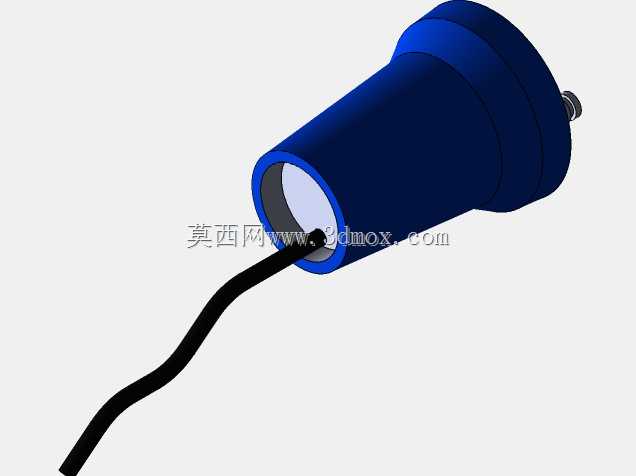

　　驱动模块采用低转速输出结构，输出转速控制在每分钟2转，适配大块肉类烤制时的均匀受热需求，避免局部烤焦的问题，驱动轴上预留了多组串签固定卡位，可同时固定6-8根烤串，卡位采用弹性卡扣结构，不同直径的烤签都可以稳定卡装，转动过程中不会出现打滑偏移的情况。台面的三个侧边加装了防护栏杆，栏杆高度120mm，采用圆管弯折成型，一方面可以防止烤制过程中烤签、工具从台面侧边滑落，另一方面也可以作为临时的工具挂点，挂放烤夹、毛刷等小型烤制工具，栏杆与台面采用螺栓连接，拆卸后可进一步压缩收纳体积。支腿采用薄壁金属圆管制作，单根支腿长度750mm，组装后台面距离地面高度为800mm，符合成年人站立操作的舒适高度，支腿底部做了平垫防滑处理，在草地、

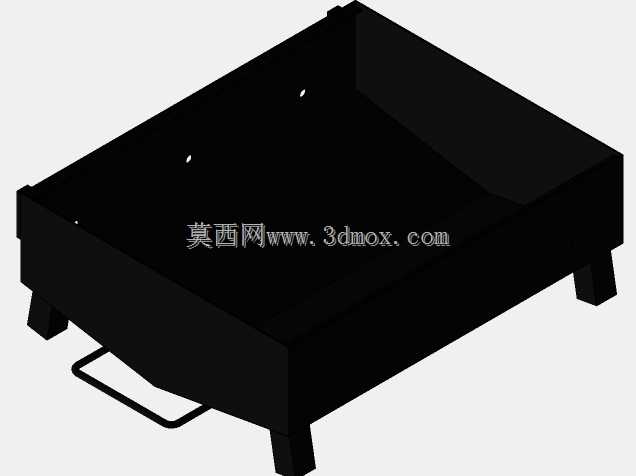

　　硬质铺装地面都可以稳定放置，不会出现侧滑倾倒的问题。炭仓设置在栅格台面下方，与台面保持100mm的间距，这个距离既可以避免炭火距离食材过近导致表面烤糊内部未熟，也能保证热量的有效利用，炭仓侧边预留了通风调节口，可通过开合通风口的大小控制炭火的燃烧强度，适配不同食材的烤制温度需求。整体结构的所有连接部位都做了圆角处理，没有尖锐外漏的边角，避免组装和使用过程中出现划伤风险，所有金属部件表面都做了耐高温防锈涂层处理，可耐受炭火的长期高温烘烤，同时具备一定的防油污腐蚀能力，使用后可直接用湿抹布擦拭清理，维护难度低。从结构设计的角度看，这套设备没有采用复杂的传动结构，所有部件都采用标准化的型材与紧固件，加工难度低，制造成本可控，

　　同时兼顾了便携性与使用稳定性，既可以满足户外露营、家庭庭院聚餐的使用需求，也可作为小型流动摊位的烤制设备使用，支腿的长度可根据实际使用需求进行替换调整，如果是桌面使用场景，可更换为短支腿，直接放置在现有桌面上使用，拓展了设备的使用场景适配性。驱动模块的安装位置做了隔热处理，驱动主体与台面之间加装了隔热垫片，避免台面的高温传导至驱动部件，影响驱动结构的使用寿命，驱动模块的供电可适配普通移动电源，无需固定市电接入，进一步匹配户外无供电场景的使用需求。
