可移动双拉折叠式便携支撑作业架

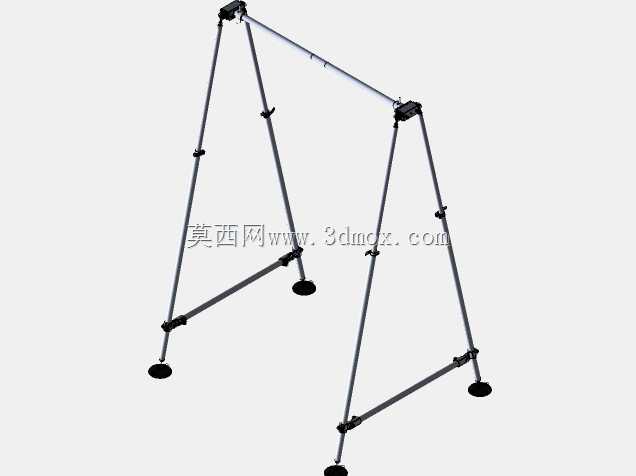

　　这款可折叠移动支撑设备，最初的设计出发点是解决户外临时检测、现场作业场景下，传统固定支架转运难、架设耗时长的痛点，尤其适配需要频繁转场的户外勘测、临时吊装、现场传感设备挂载类作业需求，在野外管线检测、临时物料吊运、户外设备校准这类没有固定支撑点位的作业场景中，能省去提前焊接支撑座、浇筑固定基础的工序，单人即可完成整套设备的架设与收纳。从结构设计逻辑来看，整套架体采用双A字支撑构型，两组独立的三角支腿通过顶部横向承载梁连接，区别于传统单三角架仅能提供单点支撑的局限，横向梁可以提供连续的线性挂载点位，能适配不同宽度的挂载设备，不管是长条状的检测传感阵列，还是需要水平跨度的小型起吊部件，都能在横梁上找到合适的固定位置。

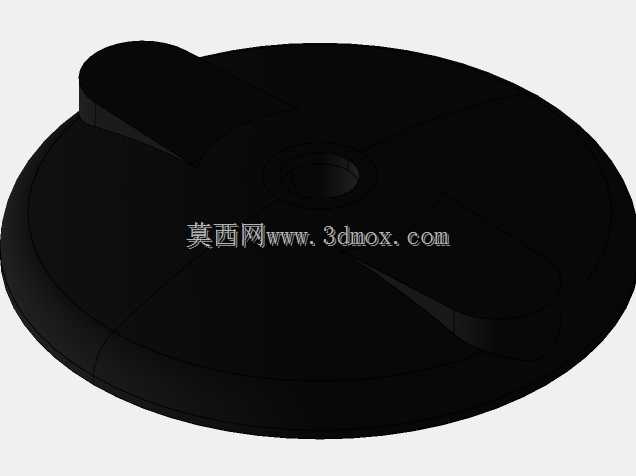

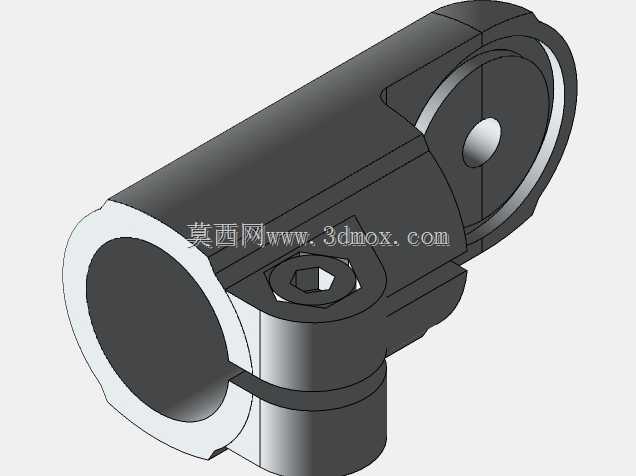

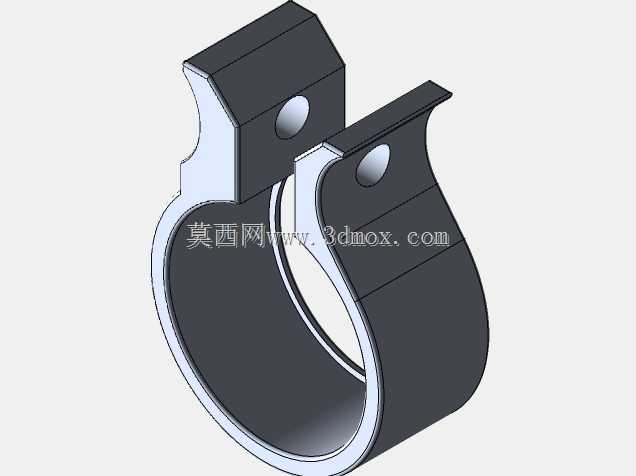

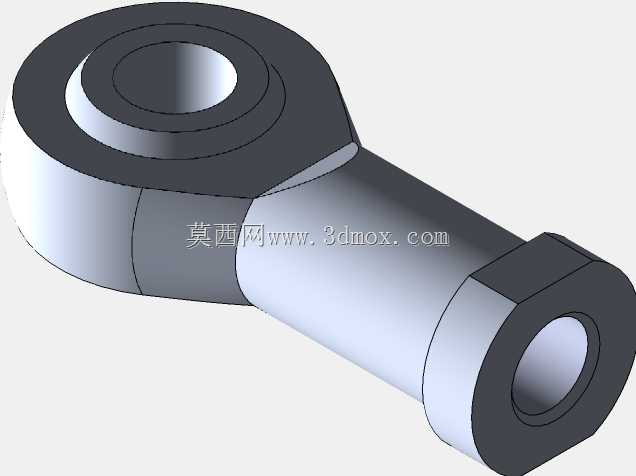

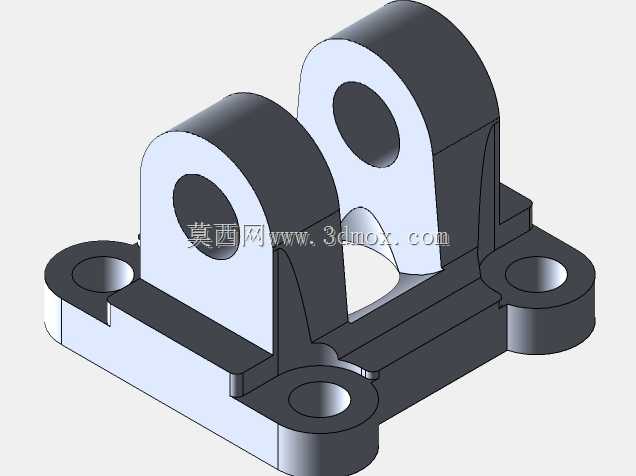

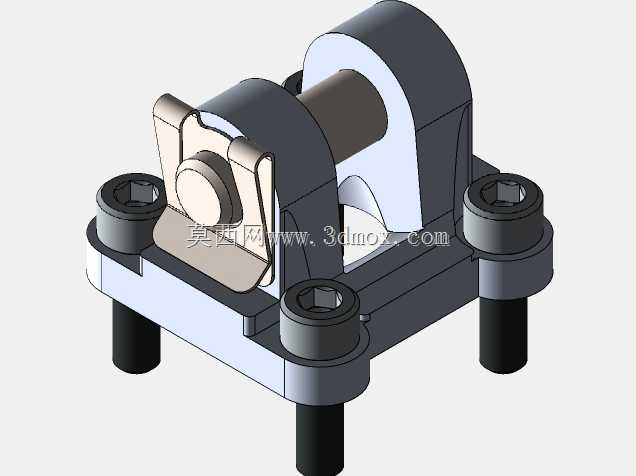

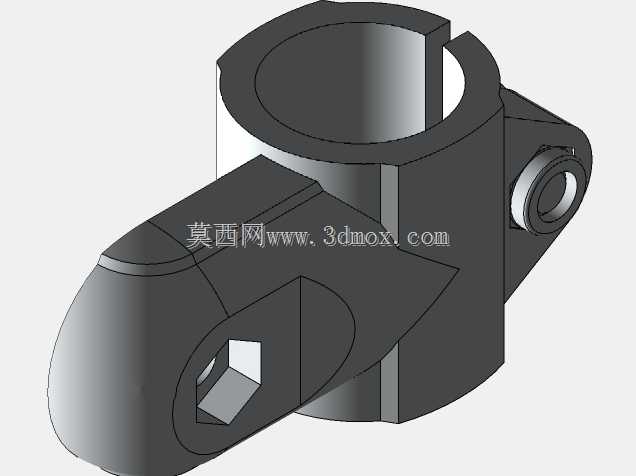

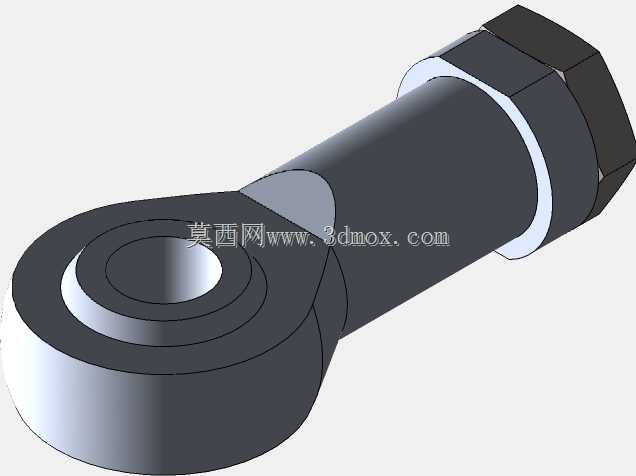

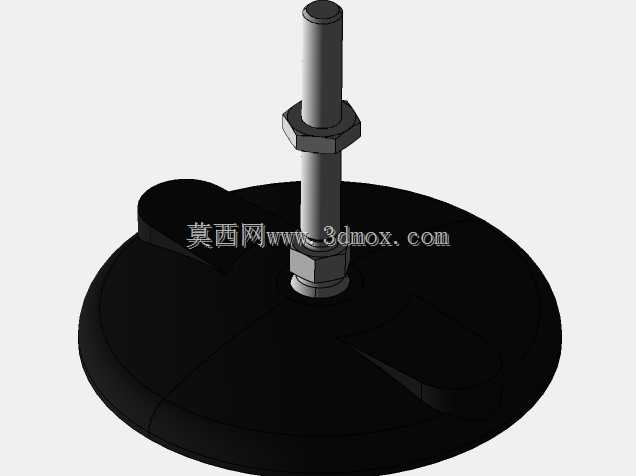

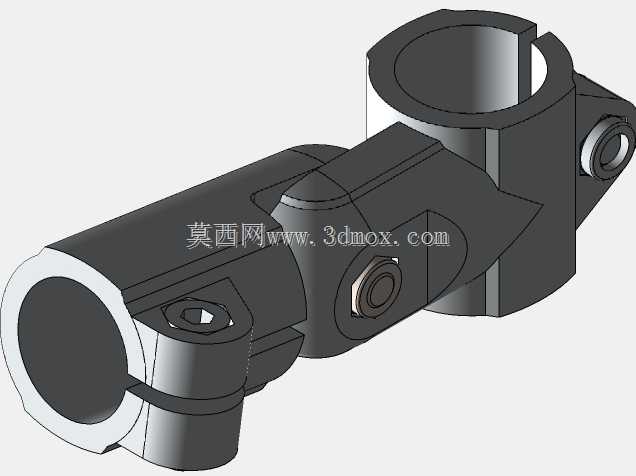

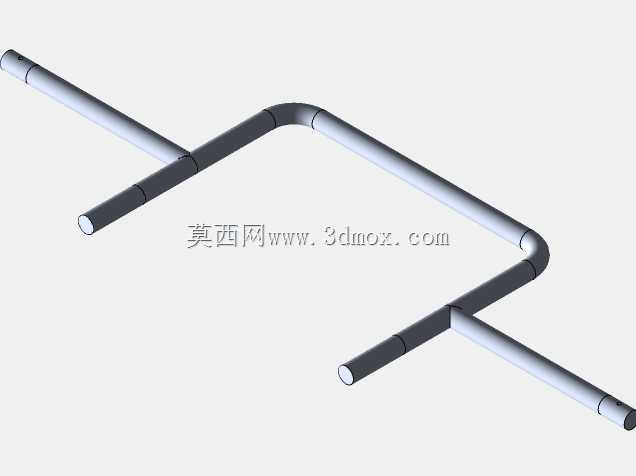

　　支腿部分采用多段伸缩杆式结构，每段支腿都配套了快锁式调节箍，不需要额外工具就能快速调整单根支腿的伸出长度，哪怕作业现场是不平整的坡地、碎石地面，也能通过分别调整四根支腿的长度，把顶部横梁调整到水平状态，保证挂载设备的工作基准面符合要求。支腿底部采用大直径的防滑吸盘式脚垫，接触地面的部分做了防滑纹理处理，在硬化水泥地面、瓷砖地面能依靠自身负压提升摩擦力，在松软泥土地面也能通过增大接触面积降低压强，避免支腿受载后下陷，整套架体不需要额外打地钉就能保证作业状态下的稳定性，进一步压缩了现场准备的时间。折叠结构的设计做了两处关键的转动副优化，一处是支腿与顶部横梁连接的铰接点，另一处是两组支腿之间的横向稳定杆铰接点，

　　收纳状态下所有支腿都能转动收拢到与横梁平行的状态，收拢后的整体外形尺寸和普通长款登山包接近，可以直接塞进车辆后备箱，甚至单人肩扛就能完成短距离转运，完全不需要配套吊装设备或者大型转运车辆。从安装边界来看，架体完全展开后，横向承载梁的有效挂载长度可以覆盖1.2米到2米的调节范围，支腿的最大伸展高度可以达到2.2米，最低作业高度可以调整到0.8米，能适配不同身高作业人员的操作需求，也能满足不同挂载设备的安装高度要求；单根支腿的调节行程达到0.6米，配合脚垫的自适应角度调整，能适应最大15度坡度的不平整地面，整套架体的额定静态挂载载荷可以达到80kg，足够覆盖绝大多数便携式检测设备、小型手动葫芦、临时布线支架的载荷需求。在结构细节处理上，

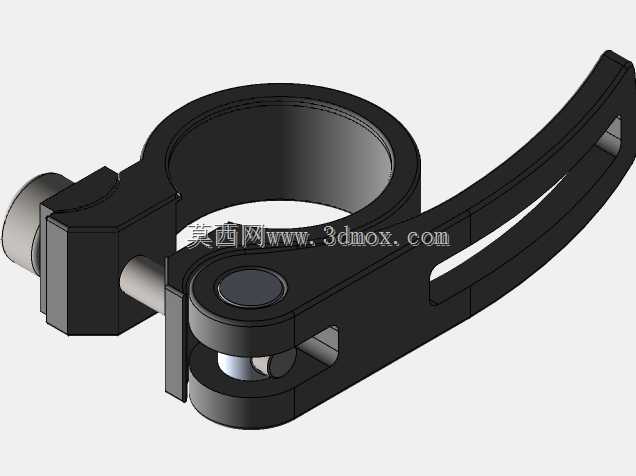

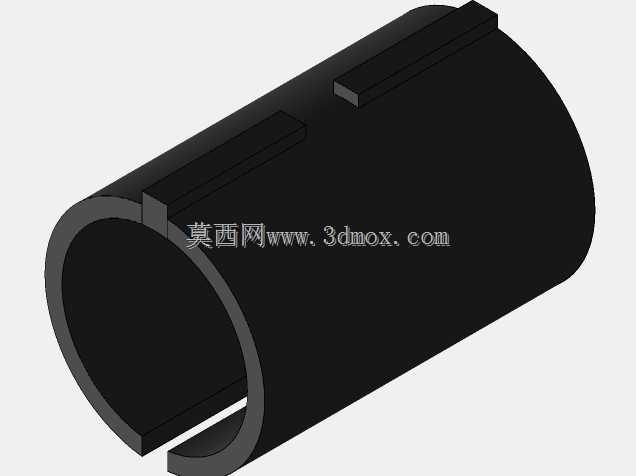

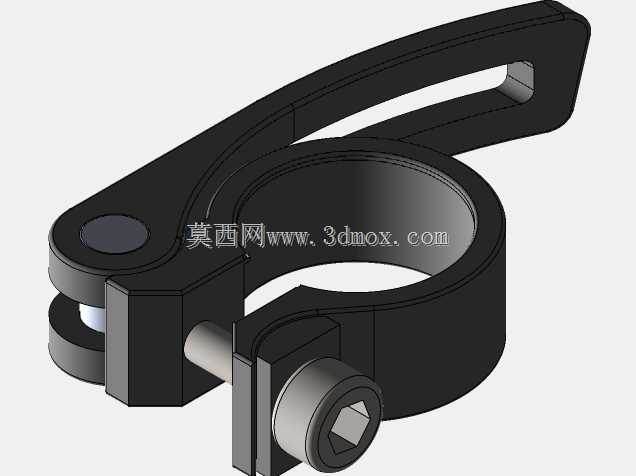

　　所有铰接转动位置都做了耐磨衬套设计，频繁折叠展开也不会出现铰接点松旷的问题，支腿表面做了硬质阳极氧化处理，在户外潮湿、多尘的环境下使用也不容易出现锈蚀或者卡滞，快锁调节箍采用偏心锁紧结构，锁紧后不会因为设备作业过程中的振动出现松脱，哪怕挂载设备持续产生小幅振动，支腿的长度也能保持稳定，不会出现架体缓慢下沉的问题。和传统的固定焊接支架相比，这款折叠式架体不需要针对每个作业场景单独制作支撑结构，一套设备就能覆盖绝大多数户外临时支撑的需求，不管是工程现场的临时设备挂载，还是户外作业的临时支撑点位搭建，都能快速完成部署，作业完成后几分钟就能收拢转运，不会在作业现场留下固定安装的痕迹，尤其适合需要频繁转场的流动作业团队使用。在建模过程中，所有转动副的配合间隙都按照实际机加工公差做了预留，支腿伸缩杆的配合尺寸参考了现有成熟的快拆伸缩杆公差标准，既能保证伸缩调节顺畅，又不会出现晃动间隙过大影响支撑精度的问题，所有受力位置的杆件壁厚都做了受力仿真验证，在额定载荷下的最大变形量控制在1mm以内，完全能满足挂载精密检测设备的精度要求，不会因为架体变形影响设备的检测或者作业精度。
