教学实验用小型正弦波形绘制打印装置

　　这套小型正弦波打印装置，最初的设计定位是面向高校机械设计、基础工程实训实验室的教学演示载体，用来给刚接触机械传动、运动转换知识点的学生，直观展示旋转运动到规律直线往复运动的转换逻辑，同时也能作为创客空间、青少年科创活动里的机械原理实操教具，让参与者能通过实际装配、调试，理解不同传动副配合下的运动输出规律。

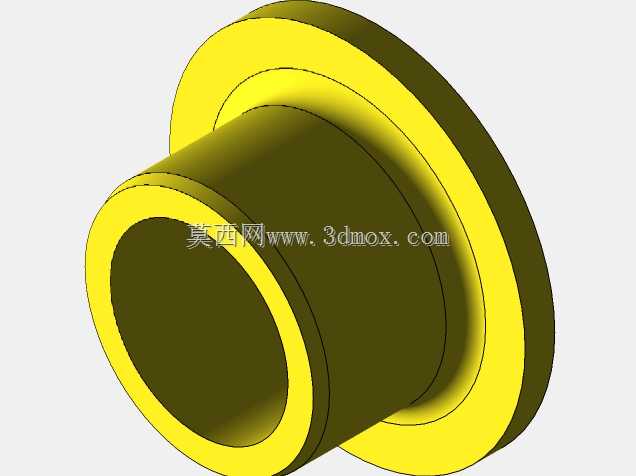

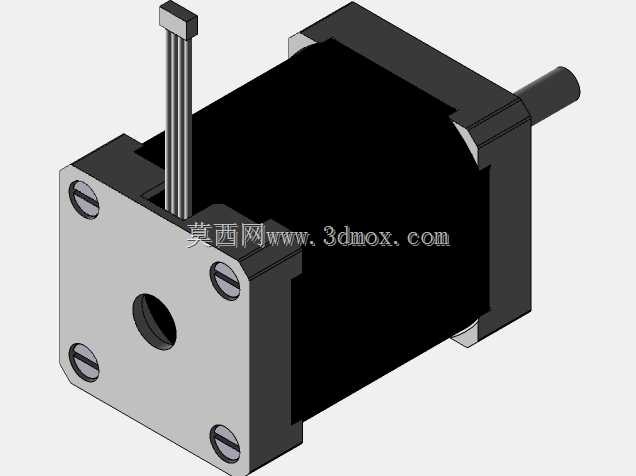

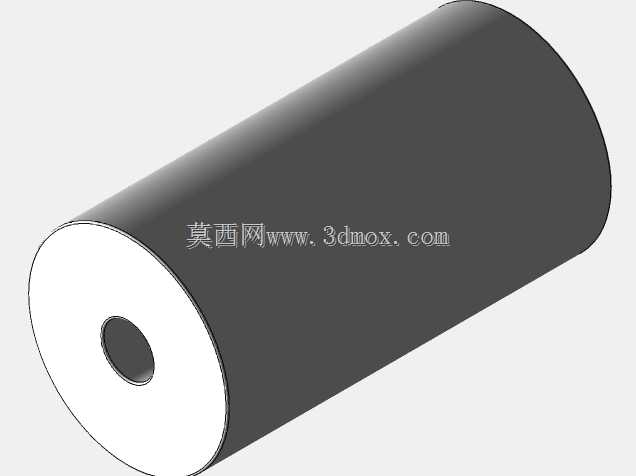

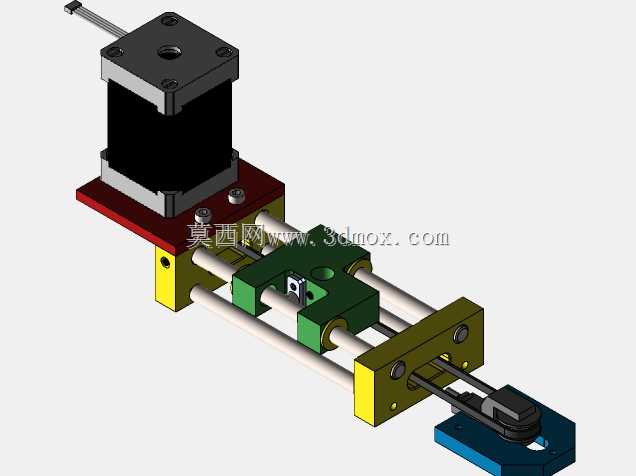

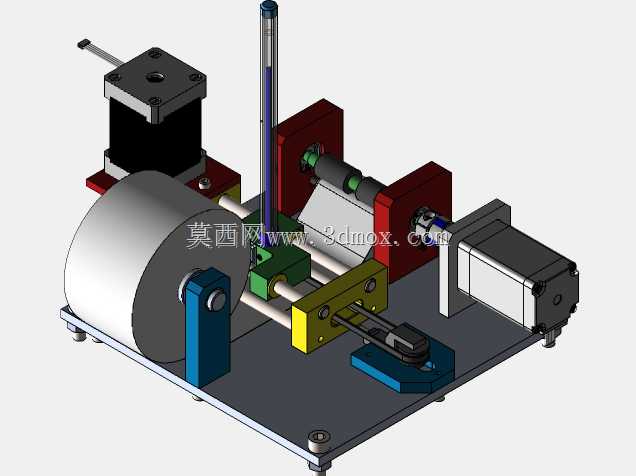

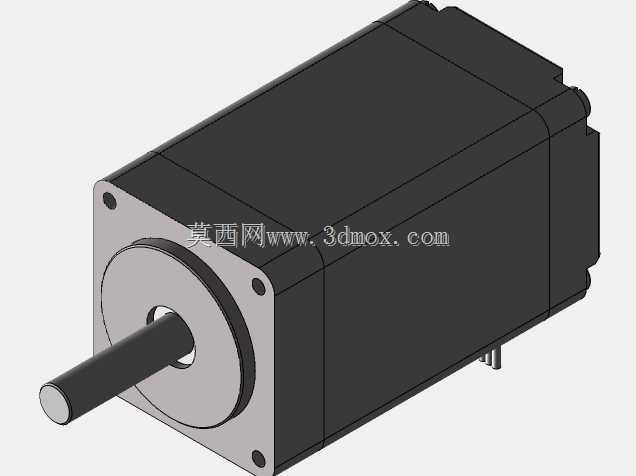

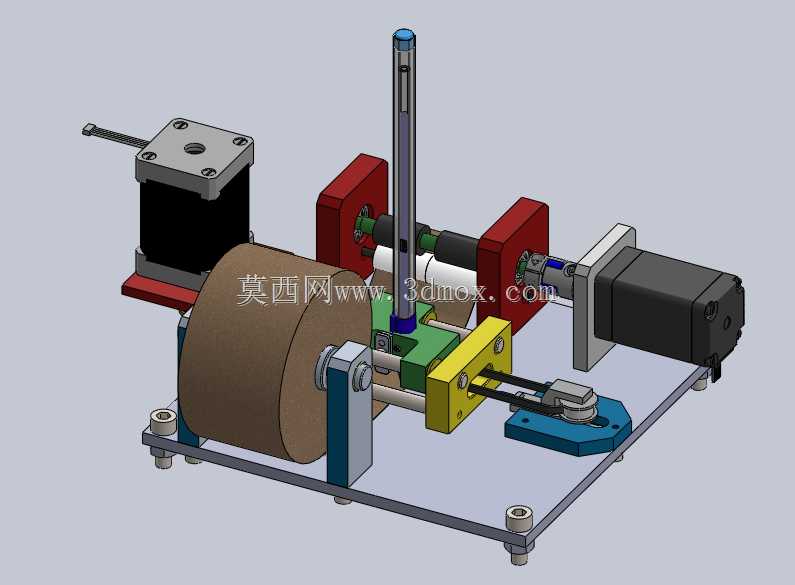

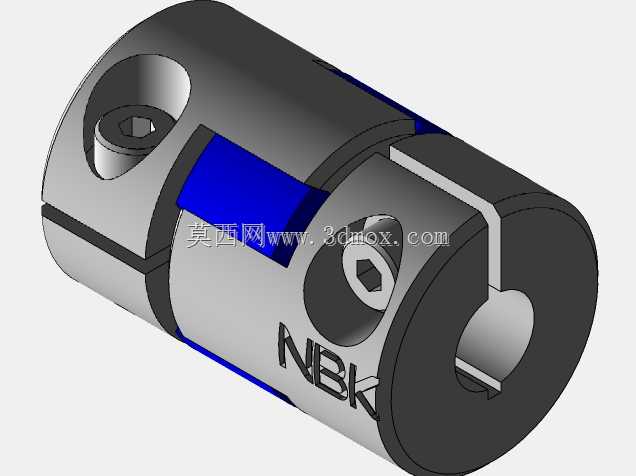

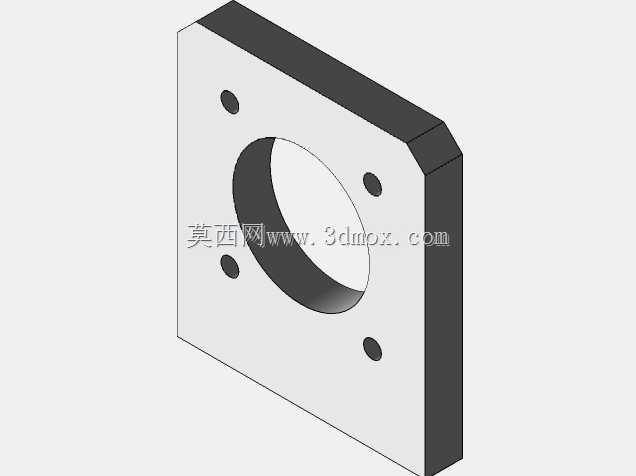

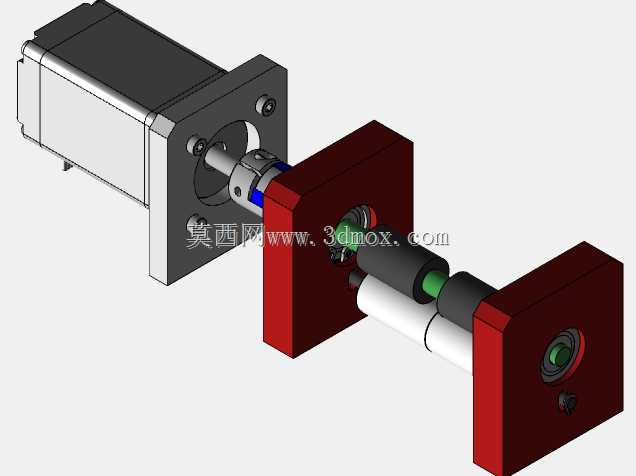

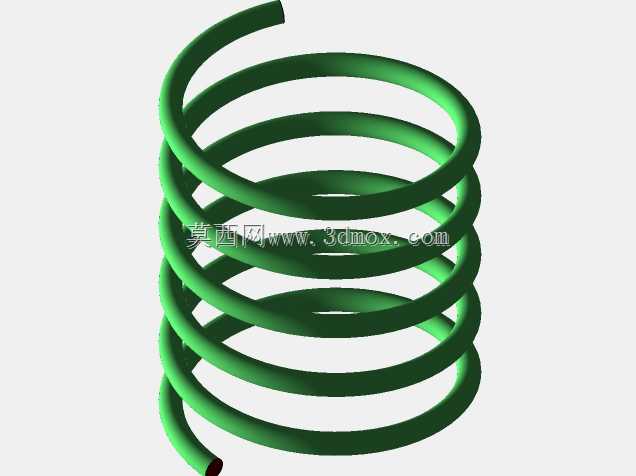

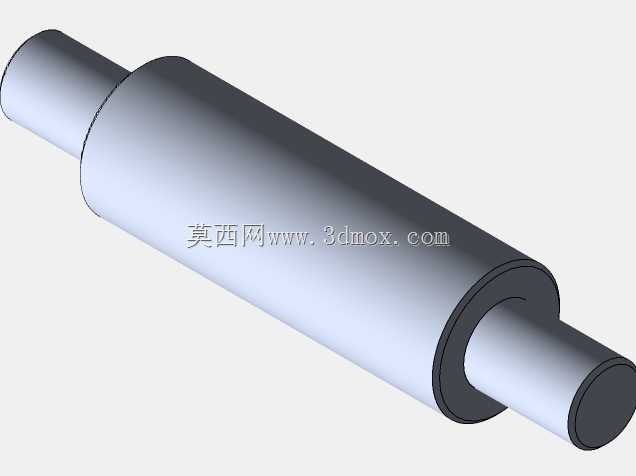

　　从功能实现逻辑来看，整套装置不需要复杂的电控编程介入，完全依靠纯机械结构的传动配合就能完成标准正弦波形的绘制输出：动力输入端采用小型步进电机提供稳定的旋转扭矩，通过曲柄滑块机构将电机的连续旋转运动，转化为绘图笔架沿横向的匀速往复进给，同时另一路传动链带动卷纸辊做定速的纵向走纸动作，两个方向的运动按照固定传动比匹配后，固定在笔架上的绘图笔就能在纸面上输出周期、幅值稳定的标准正弦曲线。笔架位置设置了可调节的笔压微调结构，能适配不同厚度的绘图纸张，避免出现笔迹断连或者笔尖刮破纸面的问题；走纸辊表面做了滚花防滑处理，配合压纸轮的弹性压紧，能保证走纸过程无打滑、无偏移，确保输出波形的周期一致性。

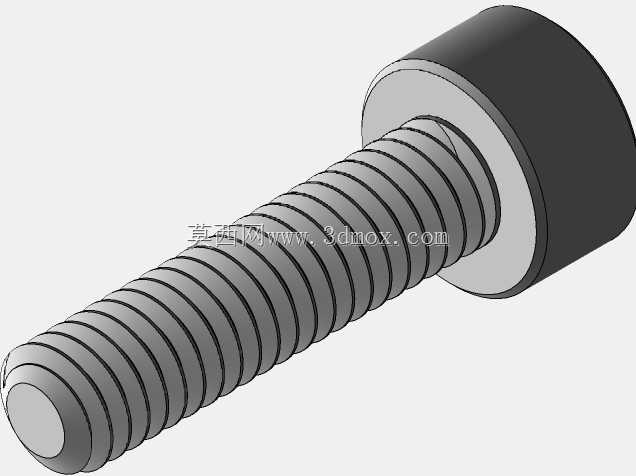

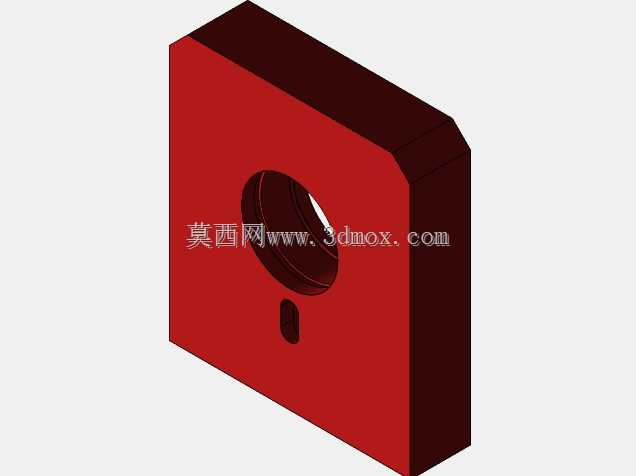

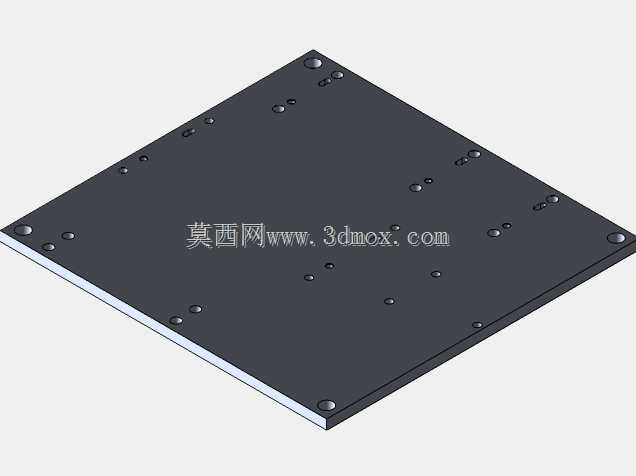

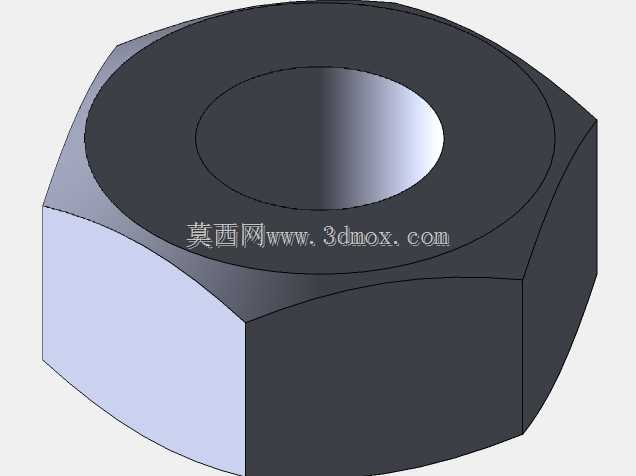

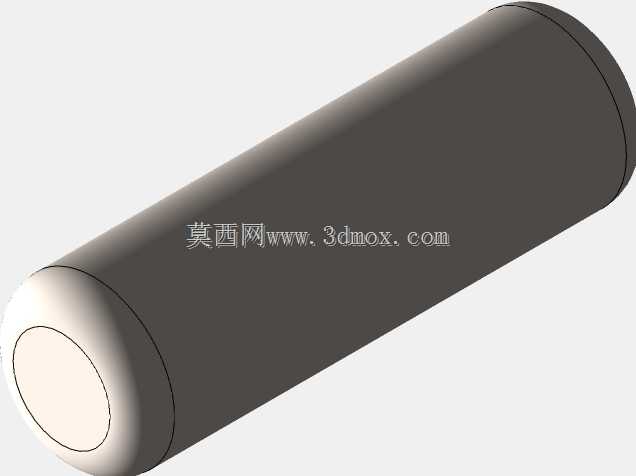

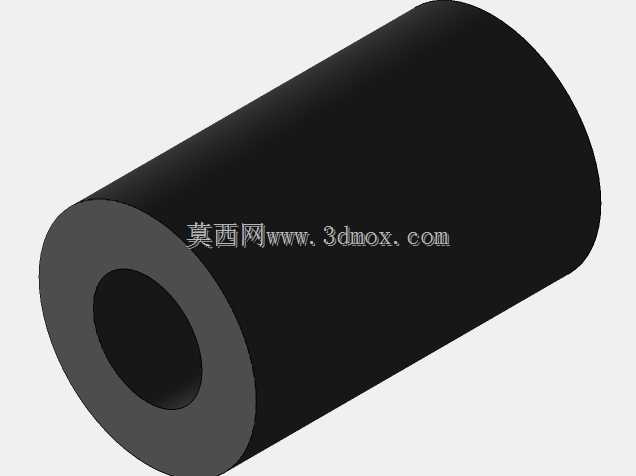

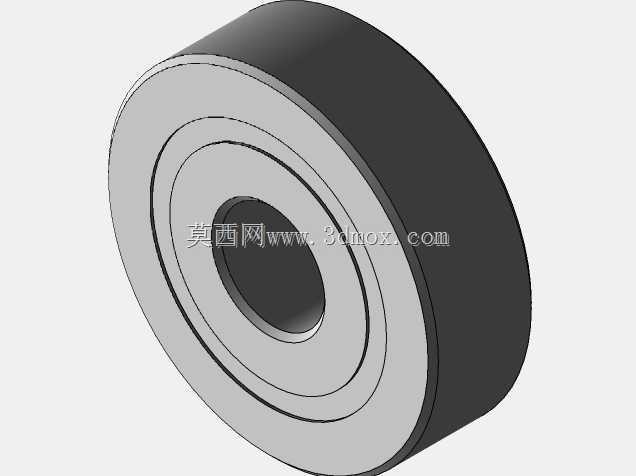

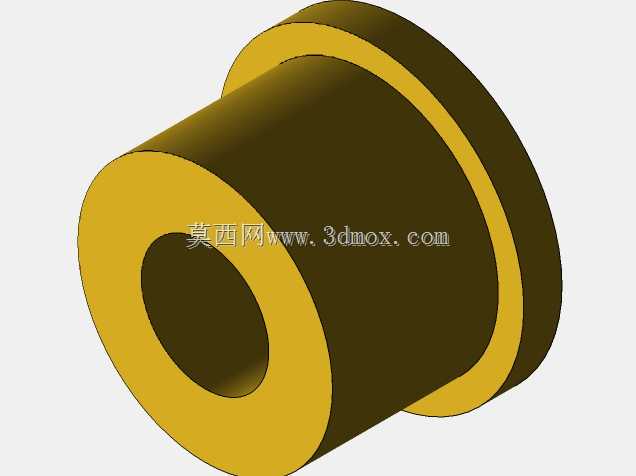

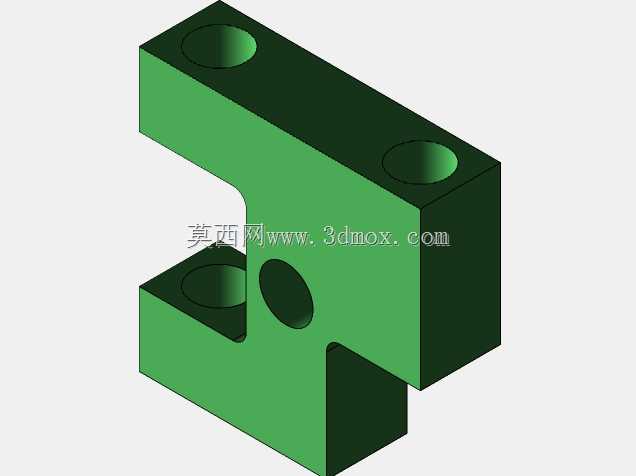

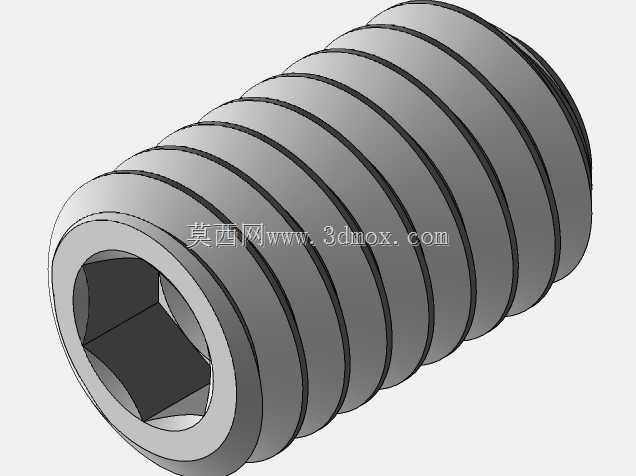

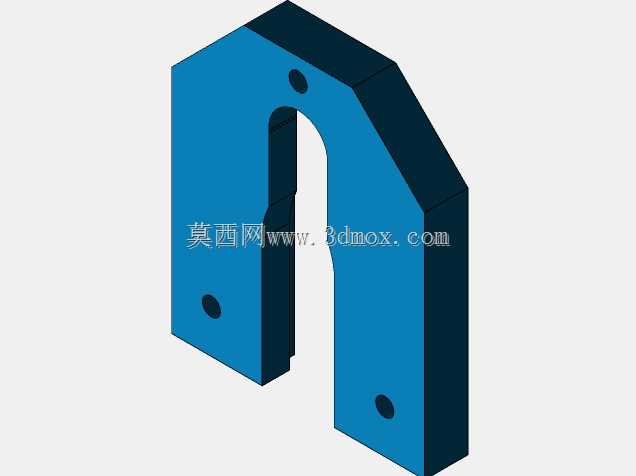

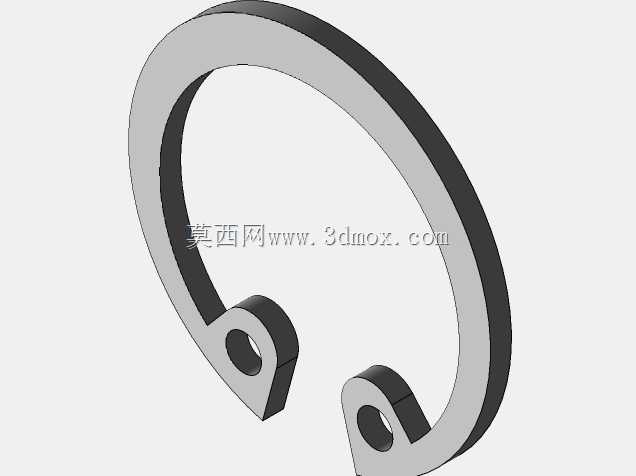

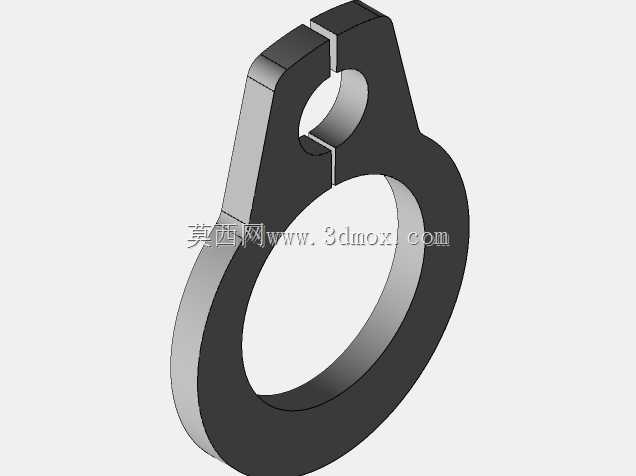

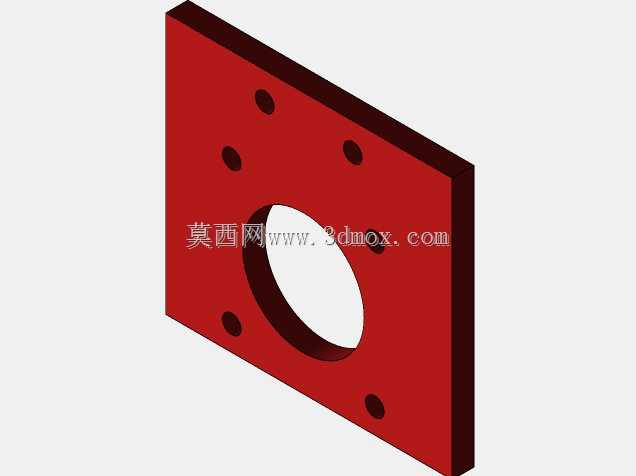

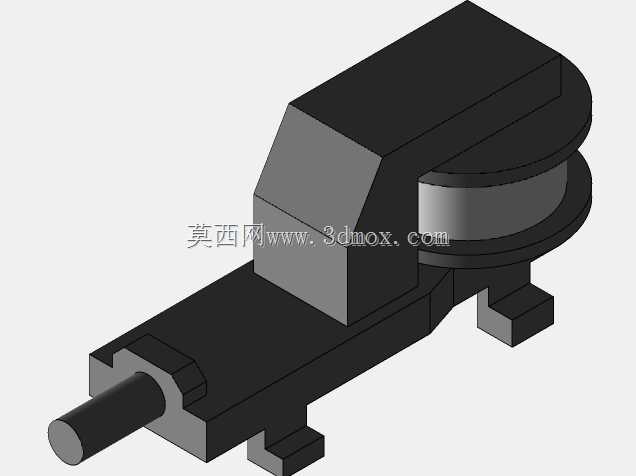

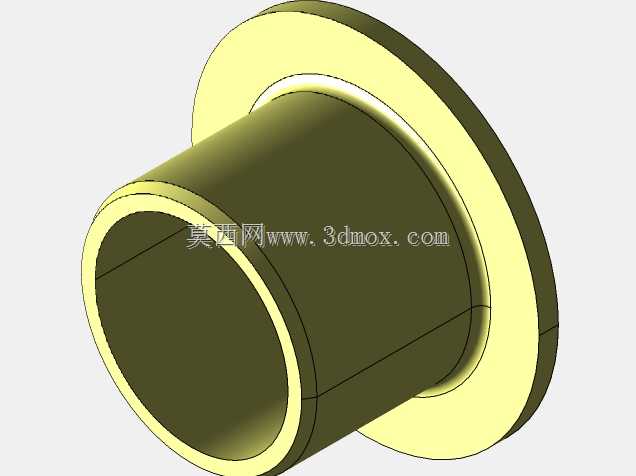

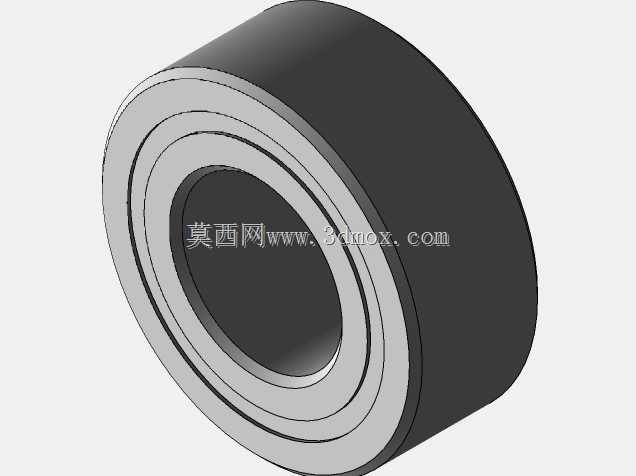

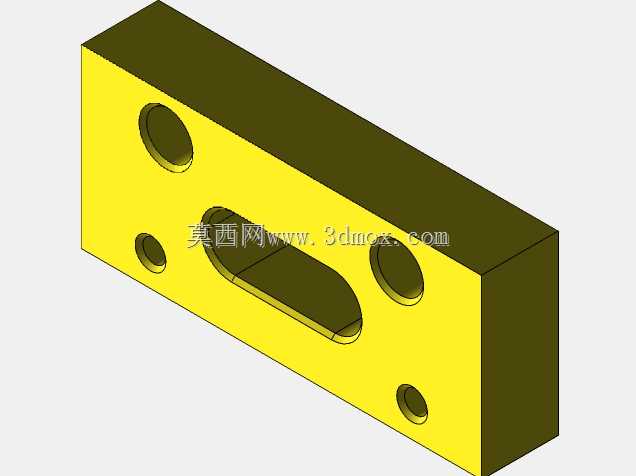

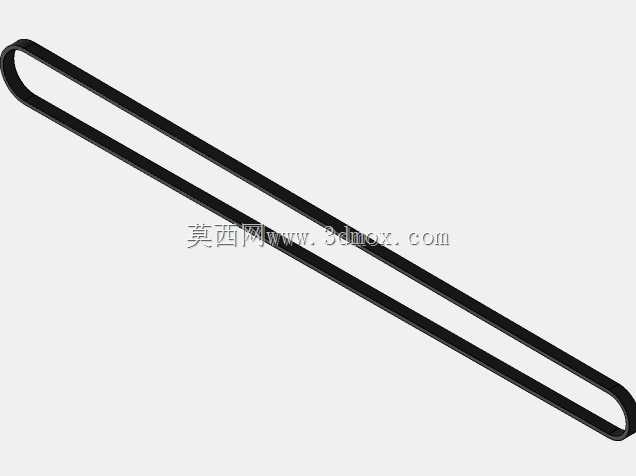

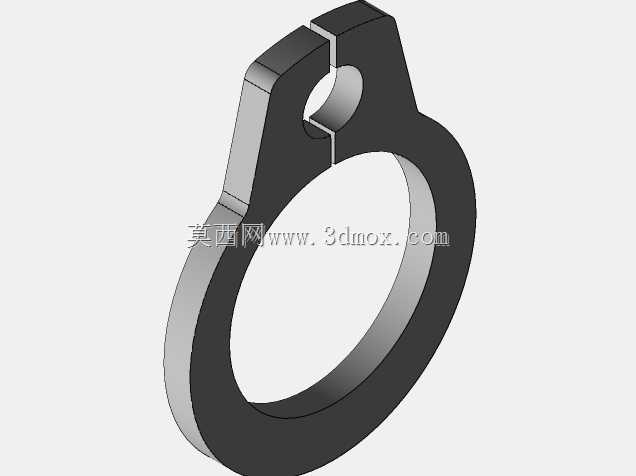

　　结构设计层面，整套装置的安装底板采用标准平板式安装基准，所有功能模块都通过定位销、紧固螺丝直接固定在底板上，没有复杂的嵌套装配关系，拆解和重装的门槛很低，很适合教学场景下的拆装实训。横向进给的导向部分采用双光轴导轨搭配直线轴承的组合，导向精度足够支撑绘图笔的平稳移动，运动过程中无卡滞、无横向窜动，能保证绘制出的波形线条顺滑无折线。传动部分的曲柄长度可以根据需要的波形幅值做档位调整，更换不同的曲柄安装孔位，就能改变滑块的往复行程，最终输出不同幅值的正弦波形；走纸端的传动比也可以通过更换不同齿数的同步带轮做调整，以此改变输出波形的周期长度，满足不同演示场景的需求。装置的手动操作端设置了手摇柄，在没有供电的场景下，也可以通过手动摇转输入轴，完成波形绘制演示，适配不同的教学场地条件。

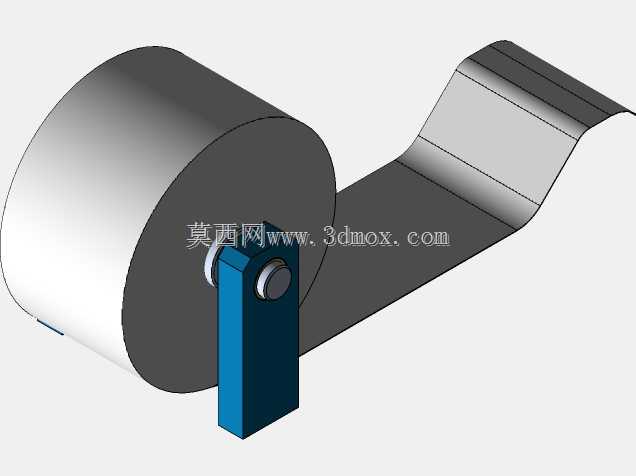

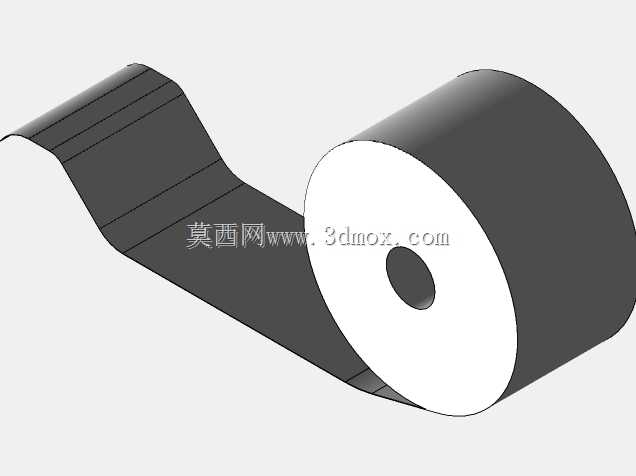

　　从安装边界和外形尺寸来看，整套装置的整体外轮廓控制在300mm×200mm×180mm的范围内，不需要太大的放置空间，普通的实验台桌面就能稳定放置，底板上预留了四个标准安装孔位，既可以直接平放使用，也可以通过螺栓固定在实训台架上，避免演示过程中装置移位。所有运动部件的外侧都没有突兀的外凸结构，传动的旋转部件都设置在安装座的内侧，操作过程中不会出现衣物、线缆卷入的风险，符合教学场景的安全使用要求。绘图笔采用通用的标准按动式签字笔笔芯，更换成本极低，不需要定制专用的绘图耗材，日常使用的维护门槛很低。走纸机构适配常规宽度的热敏卷纸或者普通书写卷纸，装纸流程简单，只需要将卷纸套在纸架轴上，拉出纸端穿过压纸辊缝隙即可完成装纸，不需要复杂的穿纸路径调整。

　　在实际教学应用中，这套装置除了完成基础的正弦波绘制演示之外，还可以作为机械创新设计的改装基础平台：学生可以通过调整传动比、改变曲柄轮廓、更换笔架弹性结构等方式，尝试输出余弦波、三角波、方波等不同规律的运动轨迹，也可以加装简单的电控模块，实现电机转速调节、笔架抬笔控制等拓展功能，以此理解机械结构与电控系统配合的设计逻辑。整套结构的所有零部件都采用常规的机加工件、标准五金件加工制作，没有特殊的定制异形零件，加工难度低，普通的金工实训设备就能完成全部零件的加工制作，很适合作为金工实习、课程设计的实操选题，让学生从零件加工、装配调试到功能验证全流程参与，完整理解一台小型功能装置的开发全流程。
