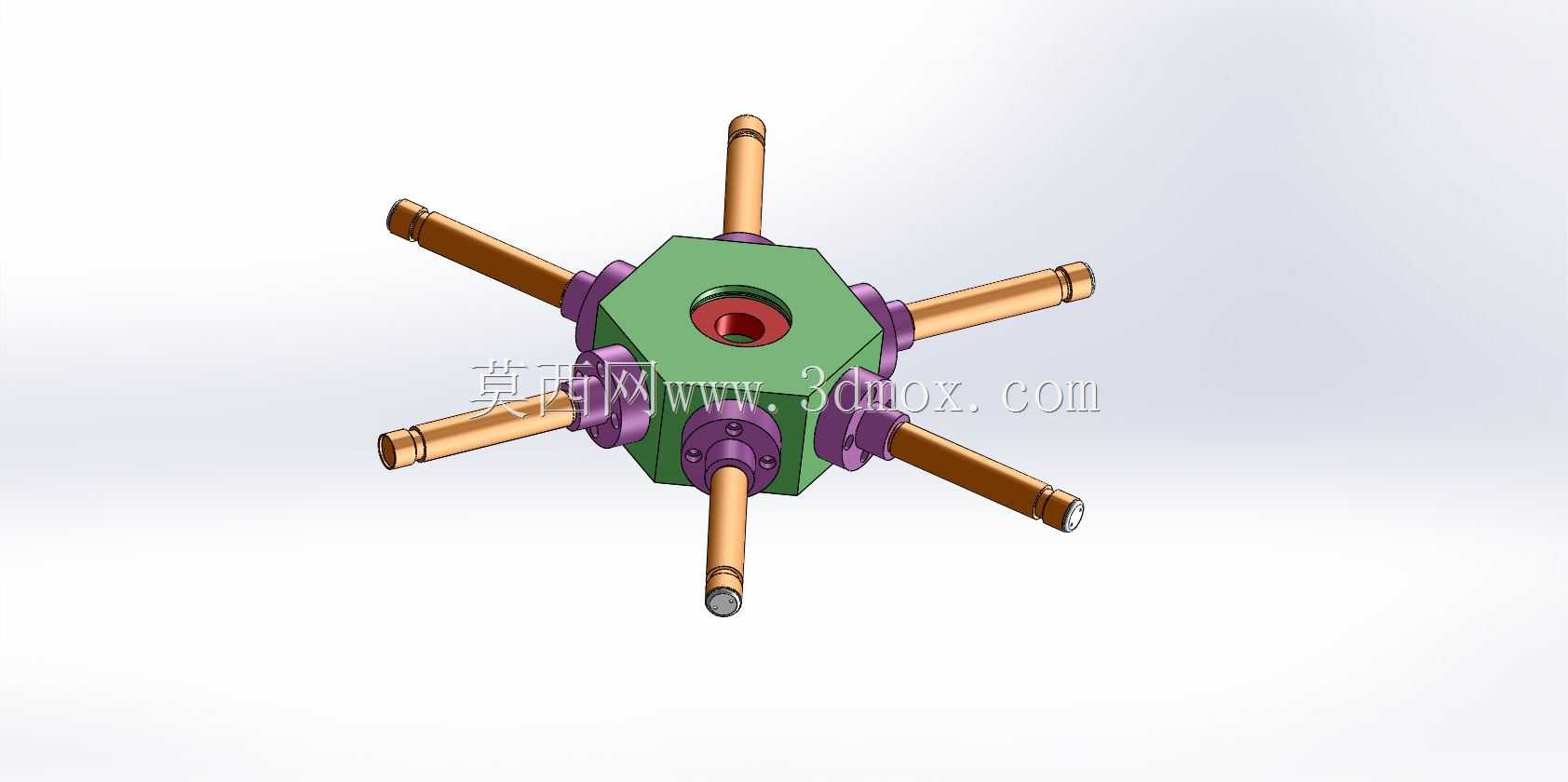

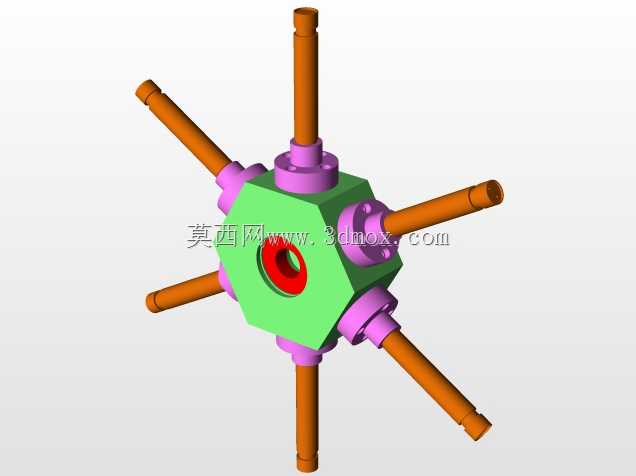

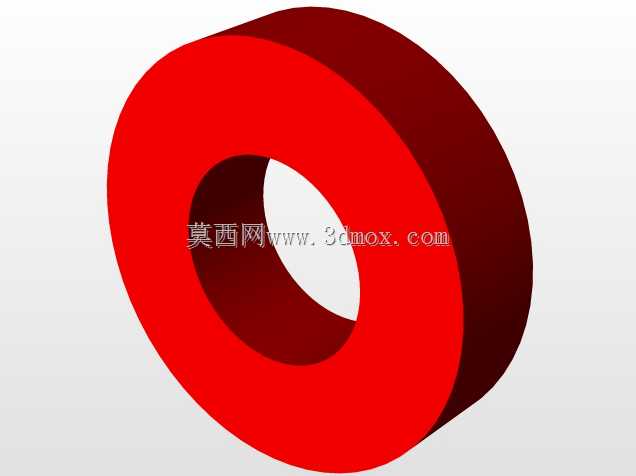

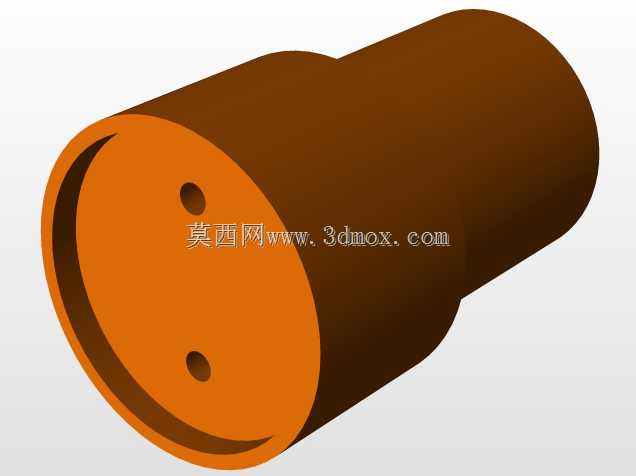

六轴径向分流式多通路流体转台结构

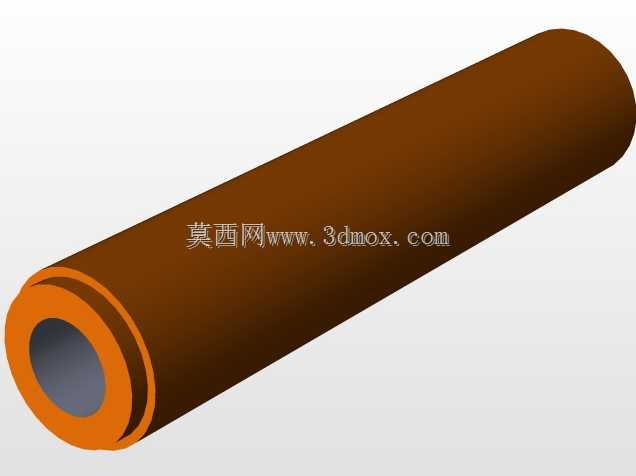

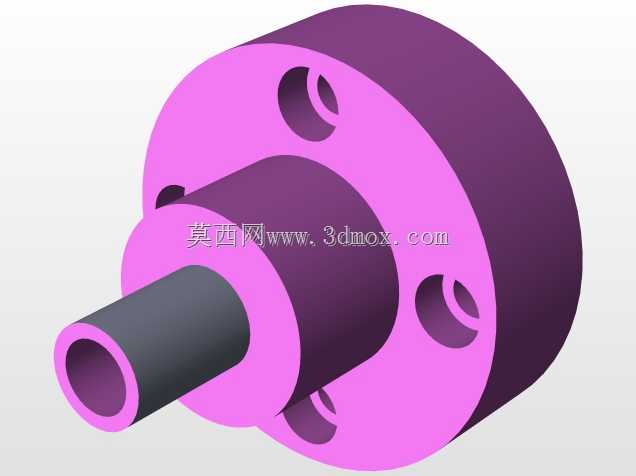

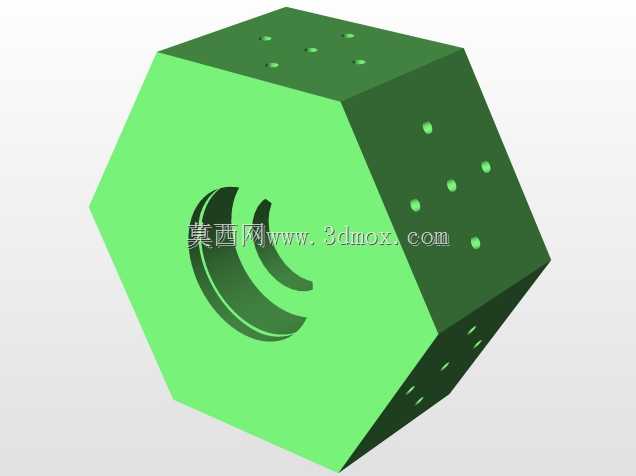

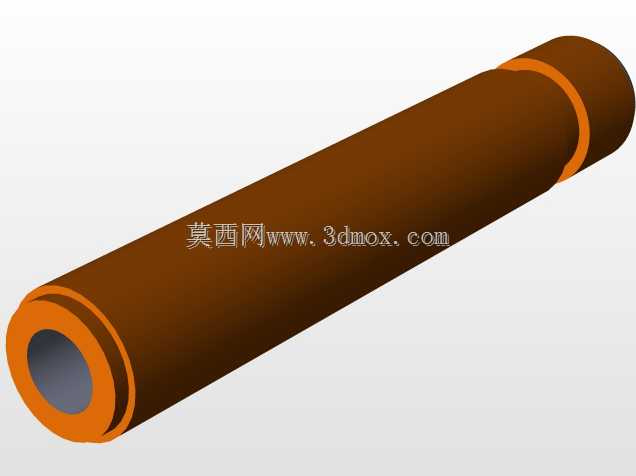

这类多通路回转转台常应用在需要持续旋转作业同时输送多路流体介质的工况场景，比如回转式工装夹具的气液供给、旋转工作台的冷却管路接驳、多工位转盘设备的介质分流环节，能避免设备连续回转时管路发生扭转缠绕，替代传统硬管直连的布线缺陷，保障旋转动作过程中各通路介质输送的连续性。从结构设计来看，核心基体采用正六棱柱构型，相比圆柱形基体更便于各径向接口的加工定位，六个侧面各自布置一组径向管路接座，接座与基体之间设置紫铜色的外接管路延伸段，可根据实际安装空间调整外接管路的走向，适配不同排布密度的周边设备接口。基体中心设置轴向贯通的主通路孔，可作为主介质输入或者中心走线通道，孔端做了沉台倒角处理，方便对接主输入管路时的导向安装，避免密封件装配时被切边损坏。各径向接座与基体的连接部位做了紫色的压合锁紧结构，装配时可通过压圈调整密封件的压缩量，保障各通路之间的密封隔离，不会出现不同通路介质串腔的问题，每个接座的外端都做了标准管螺纹接口，可直接对接市面上通用的气动或液压管路，不需要额外加工转换接头。设计时需要重点控制各径向接口的轴线共面度，保证六根外接管路处于同一垂直于中心回转轴线的平面内，避免旋转过程中出现管路干涉，同时要核算中心孔与各径向孔的通流面积匹配关系，根据各支路的流量需求调整孔径大小，避免出现支路流量分配不均的问题。安装边界方面，这类转台的上下端面需要预留安装固定的法兰空间，基体的外接管路伸出长度要根据周边设备的旋转半径做适配，避免转台回转时管路端部与周边固定部件发生剐蹭，各接座的锁紧压圈要预留扳手操作空间，方便后期维护时更换密封件不需要整体拆解转台。实际使用中，这类结构可根据通路需求拓展接口数量，六轴的配置刚好适配正六面体的加工基准，加工时一次装夹即可完成所有侧面接口的铣削与钻孔工序，能有效控制加工形位公差，降低制造成本，相比异形基体的多通路转台，装配难度更低，密封可靠性更易保障，适合中等转速、中低压工况下的流体介质回转输送场景，可输送压缩空气、低压液压油、冷却水等常见工业介质。
