小型笔式气缸活塞组件三维结构设计

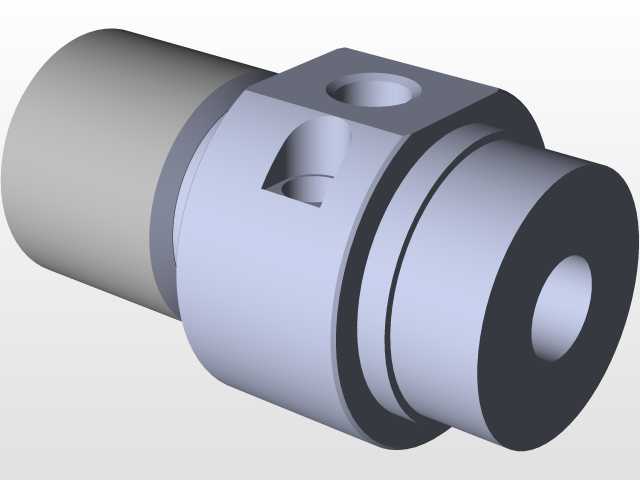

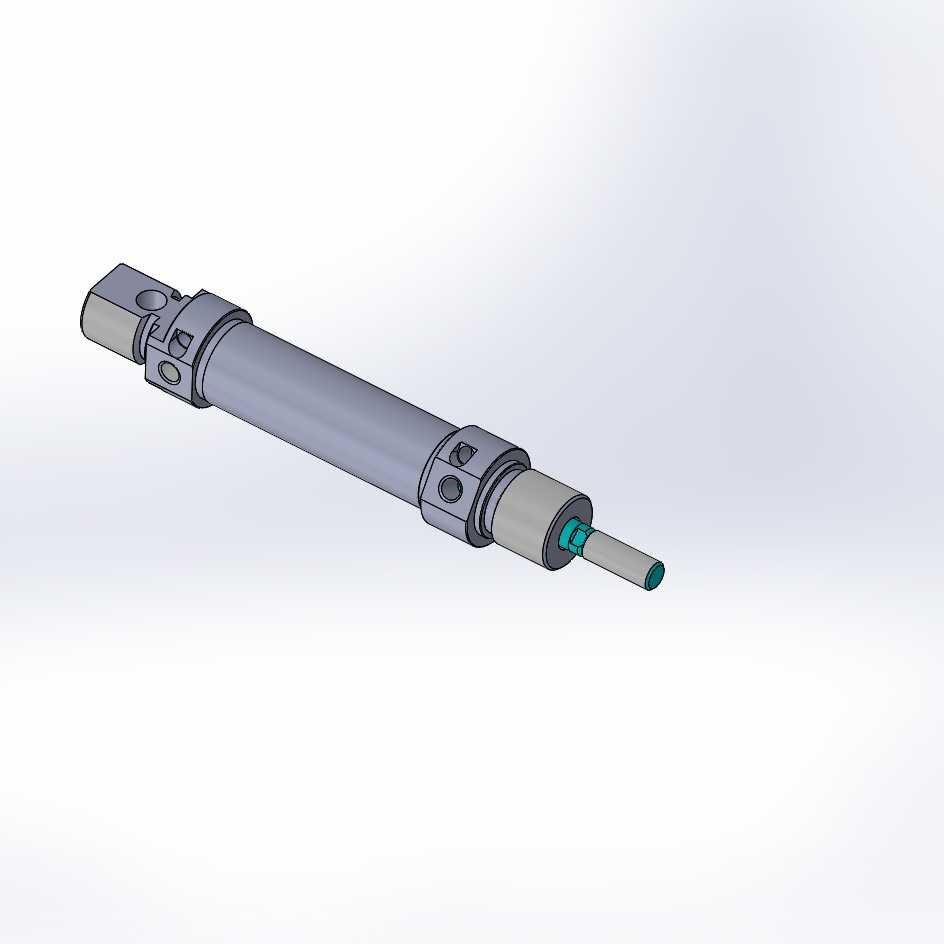

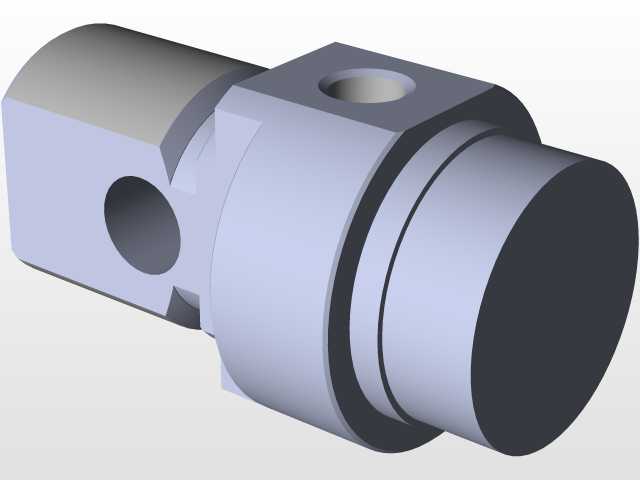

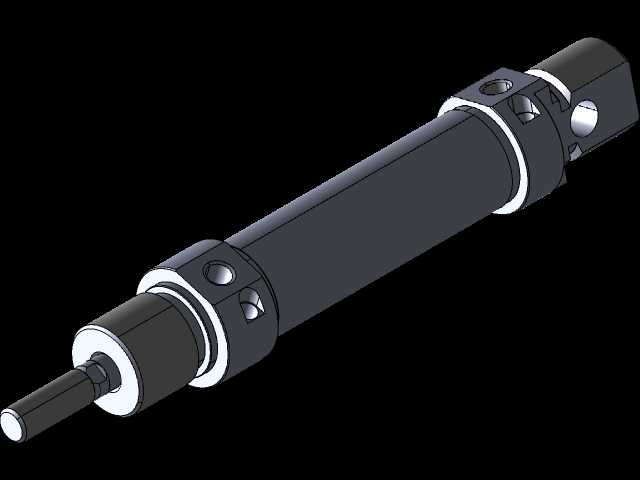

　　这款笔式微型气缸的活塞组件设计，核心围绕紧凑安装空间下的气动直线执行需求展开，在自动化产线的小件搬运、工装夹具夹紧、检测工位探针驱动这类场景中适配性极强。从结构设计逻辑来看，活塞与活塞杆采用同轴一体式装配基准，活塞外圆预留了密封件安装槽位，可适配丁腈橡胶材质的O型密封圈，保证缸筒内腔的气压密封性能，避免工作过程中出现窜气导致的推力不足问题。活塞杆伸出端做了小直径轴段设计，端部预留内螺纹孔，方便外接执行接头，可根据实际工况连接压头、夹爪、吸盘座等不同功能的末端配件，缸体两端的安装位做了扁位与通孔组合结构，既可以通过通孔穿螺栓做轴向固定，也能利用扁位配合安装支架做径向防转，避免气缸工作时出现周向转动影响执行精度。从安装边界来看，

　　这款气缸缸径为16mm，行程25mm，整体轴向总长控制在120mm以内，缸体外圆光滑无多余凸起，可直接嵌入小型工装的安装孔内做埋入式安装，不需要额外预留过大的周边操作空间，适配电子组装、小零件检测这类空间局促的自动化设备布局。设计过程中特意将进出气口设置在缸体尾部的端盖上，气路接口采用标准微型快插接口规格，接通气路后活塞在气压推动下带动活塞杆做直线往复运动，回程依靠另一侧进气推动活塞复位，整体运动阻尼小，响应速度快，适合高频次的短行程往复动作场景。活塞与缸筒的配合间隙控制在0.02-0.04mm之间，既保证活塞运动时无卡滞，也能配合密封件将内泄漏量控制在行业标准允许范围内，活塞杆表面做了硬化处理，表面粗糙度达到Ra0.8以下，

　　降低长期往复运动的磨损量，提升组件的整体使用寿命。两端端盖与缸筒采用卡簧式固定结构，相比螺纹旋合的端盖结构，轴向尺寸更紧凑，装配时不需要预留螺纹旋合的长度空间，进一步压缩了整体外形尺寸，同时卡簧结构的拆装也更便捷，后期更换密封件维护时不需要复杂工装即可完成拆解。
