M20规格水平绑定直线导轨滑块结构

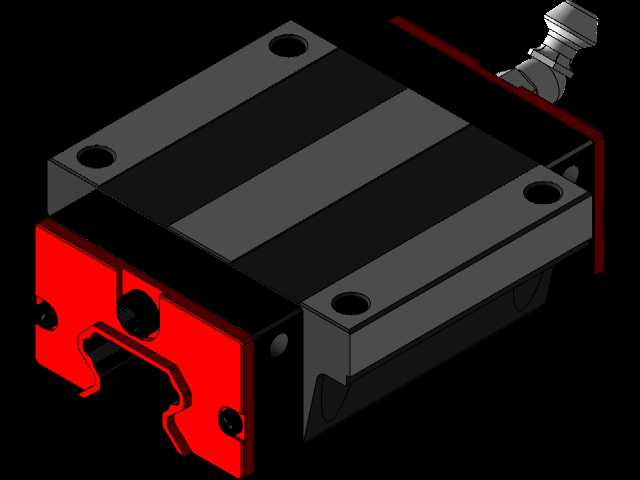

　　在自动化生产线、数控机床、精密检测设备的直线运动模组搭建中，这类水平绑定结构的导轨滑块是承担负载导向、保障运动精度的核心元件，区别于普通滑块的侧向安装形式，该款M20规格的绑定元件专门适配水平布置的导轨安装场景，能够在水平运动轴上同时承担垂直方向的负载与运动过程中的倾覆力矩，避免滑块在高速往复运动中出现侧偏、卡滞的问题。从结构设计来看，滑块主体采用高刚性的金属基座，四个角位预留了贯通的安装沉孔，安装时可直接通过内六角螺栓将滑块固定在运动工作台上，基座两侧的红色密封端盖集成了防尘刮屑结构，能够在滑块沿导轨往复移动时，刮除导轨表面附着的切屑、粉尘与冷却液残留，避免杂质进入滑块内部的滚道区域，延长内部滚动体的使用寿命。

　　端盖侧方预留的润滑注油嘴，可直接对接设备的集中润滑系统，无需拆解结构即可定期补充润滑脂，维持滚动接触面的低摩擦运行状态。滑块内部的滚道采用与导轨滚道匹配的圆弧接触设计，滚动体在滚道内形成多点接触支撑，相比单圆弧接触结构，能够承受更大的径向负载与一定的双向轴向负载，适配水平轴上工作台搭载工件、执行机构的复合负载需求。在安装边界上，该滑块的安装孔位间距、整体宽度与高度尺寸完全适配20规格的标准直线导轨，安装时无需对导轨或工作台面做额外的二次加工，可直接替换同规格的常规滑块，尤其适合需要在水平运动轴上增加防倾覆能力、提升运动刚性的改造场景。在实际设备运行中，这类水平绑定滑块常被应用在数控车床的X轴进给、自动化点胶设备的水平移动轴、

　　平面检测设备的扫描运动平台等场景，运动过程中滑块与导轨的配合间隙经过预紧调整，能够消除反向间隙，保障运动的重复定位精度，避免工作台在启停、加减速过程中出现窜动。设计时针对水平安装场景的受力特点，优化了滑块内部滚动体的回流路径，降低高速运动时滚动体的碰撞噪音，同时端盖的密封结构采用双唇口设计，在有切削液、金属碎屑的加工场景下也能有效阻隔杂质侵入，减少设备的日常维护频次。滑块的基座端面做了倒角处理，安装时能够快速对准导轨端面，降低装配对位的难度，注油嘴的位置设置在滑块侧方的非安装干涉区域，接油管时不会与工作台的安装结构、周边的管线产生碰撞，适配紧凑的设备内部安装空间。
