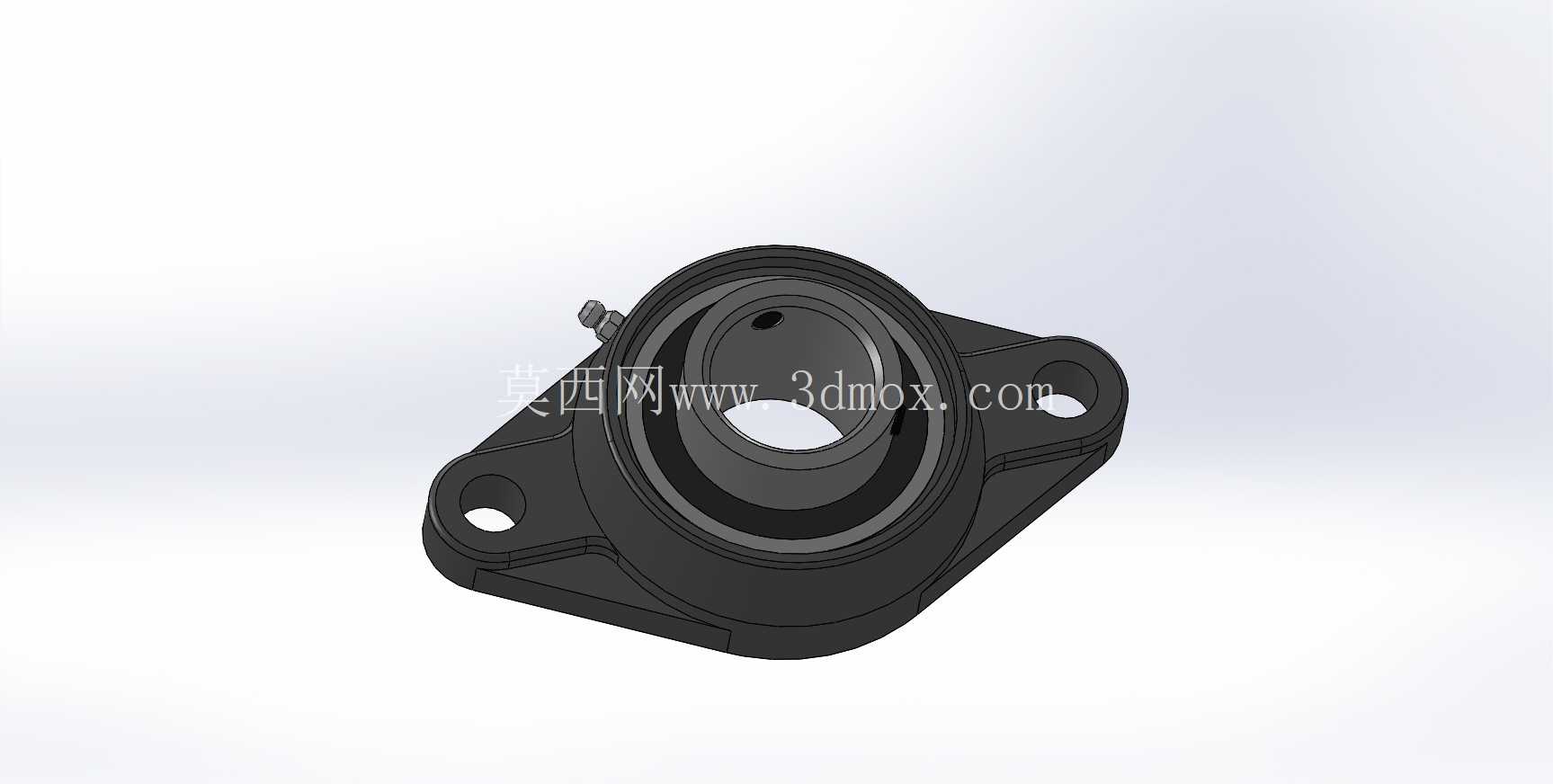

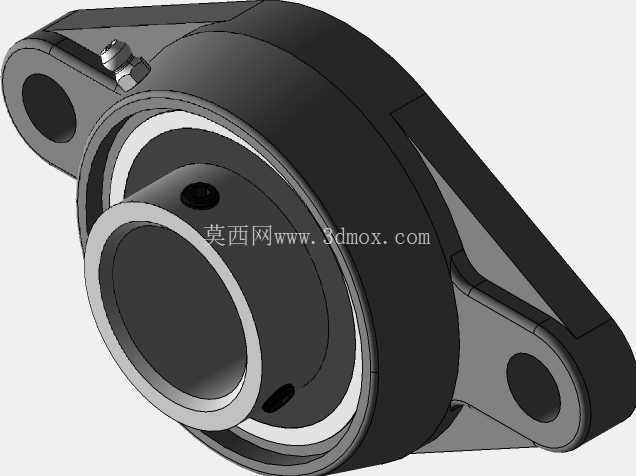

菱形带座外球面轴承UCF208结构设计

　　在轻工输送线、食品加工设备、小型农机传动端的设计选型里，这类菱形法兰式带座外球面轴承是出镜率极高的支撑部件，很多刚入行的结构工程师容易把它和普通凸台轴承座混淆，实际上二者的安装逻辑、调心能力、维护成本差异非常大。先从安装边界说起，这款UCF208对应的适配轴径是40mm，菱形座的两个安装孔中心距常规为130mm，安装孔直径适配M16的螺栓紧固件，整个座体的最大外轮廓宽度在175mm左右，轴承中心到安装贴合面的高度为33.5mm，选型时如果是替换旧设备部件，首先要核对这几个核心安装尺寸，避免出现孔位对不上、轴伸长度不足的问题。

　　和立式P座、方形F座不同，菱形座的两个安装耳呈对角分布，在安装空间受限的场景下优势非常明显——比如输送线的侧边型材安装面宽度不足时，方形座四个安装孔需要更大的平整贴合面，而菱形座只需要两个对角螺栓的固定空间，就能实现可靠的支撑固定，很多窄幅皮带输送机的从动辊端、小型风机的叶轮支撑端，都会优先选用这类菱形座结构。从功能特性上看，内置的外球面轴承外圈为球面结构，和座体的凹球面配合可以实现一定角度的自动调心，当设备机架存在焊接变形、长轴加工存在同轴度误差、运行中出现轴的挠曲变形时，轴承可以自动补偿角度偏差，避免出现轴承憋劲、早期磨损的问题，这一点在长跨距的多支撑传动系统里尤为重要，很多现场维护人员反馈，普通深沟球轴承配刚性座的结构，一旦机架出现轻微变形，轴承往往不到三个月就会出现异响抱死，而换成这类带座外球面结构后，维护周期可以拉长到一年以上。

　　设计思路上，这款轴承座采用灰铸铁一体铸造成型，安装面经过铣削加工保证平面度，两个安装耳位置做了加厚处理，螺栓锁紧时不会出现座体开裂的问题；轴承内圈采用顶丝锁紧结构，安装时只需要将轴穿入内圈，拧紧两个侧面的紧定螺钉就能实现轴和内圈的周向固定，不需要额外加工轴肩、挡圈等定位结构，对于现场改制、小型设备的快速装配非常友好，能大幅降低装配工时。实际应用中要注意几个细节：一是安装贴合面必须清理干净焊渣、毛刺，螺栓锁紧时要对角分次拧紧，避免座体受偏载出现断裂；二是轴承自带的密封结构为接触式橡胶密封，在多粉尘、有喷淋的场景下可以阻挡大部分杂质进入滚道，但如果是长期在泥水、高腐蚀环境下使用，需要额外增加外置密封挡圈；三是顶丝锁紧的结构不适合高速重载、正反转频繁切换的工况，这类场景下应该选用带偏心套锁紧或者锥套锁紧的同规格轴承，避免运行中顶丝松动导致轴和内圈出现相对滑动，磨伤轴颈。

　　很多三维建模人员在绘制这类零件时，容易忽略座体的铸造拔模斜度、安装孔的沉头深度、轴承外圈和座体的配合间隙，直接按照实心块建模，导致导出的工程图无法指导生产，实际上座体的非加工面都有1:20的拔模斜度，球面配合位置的公差要选H7/js6的间隙配合，保证调心动作顺畅，同时又不会出现过大的旷量。在设备布局时，这类轴承的安装位置要预留出足够的维护空间，方便后期补充润滑脂——轴承座顶部预留了注油嘴接口，日常维护时不需要拆卸轴承，直接通过注油枪补充锂基脂即可，这也是它在工业现场被广泛应用的原因之一，相比需要拆卸端盖补脂的整体式轴承座，维护效率提升非常明显。
