25x25规格液压活塞缸结构三维建模

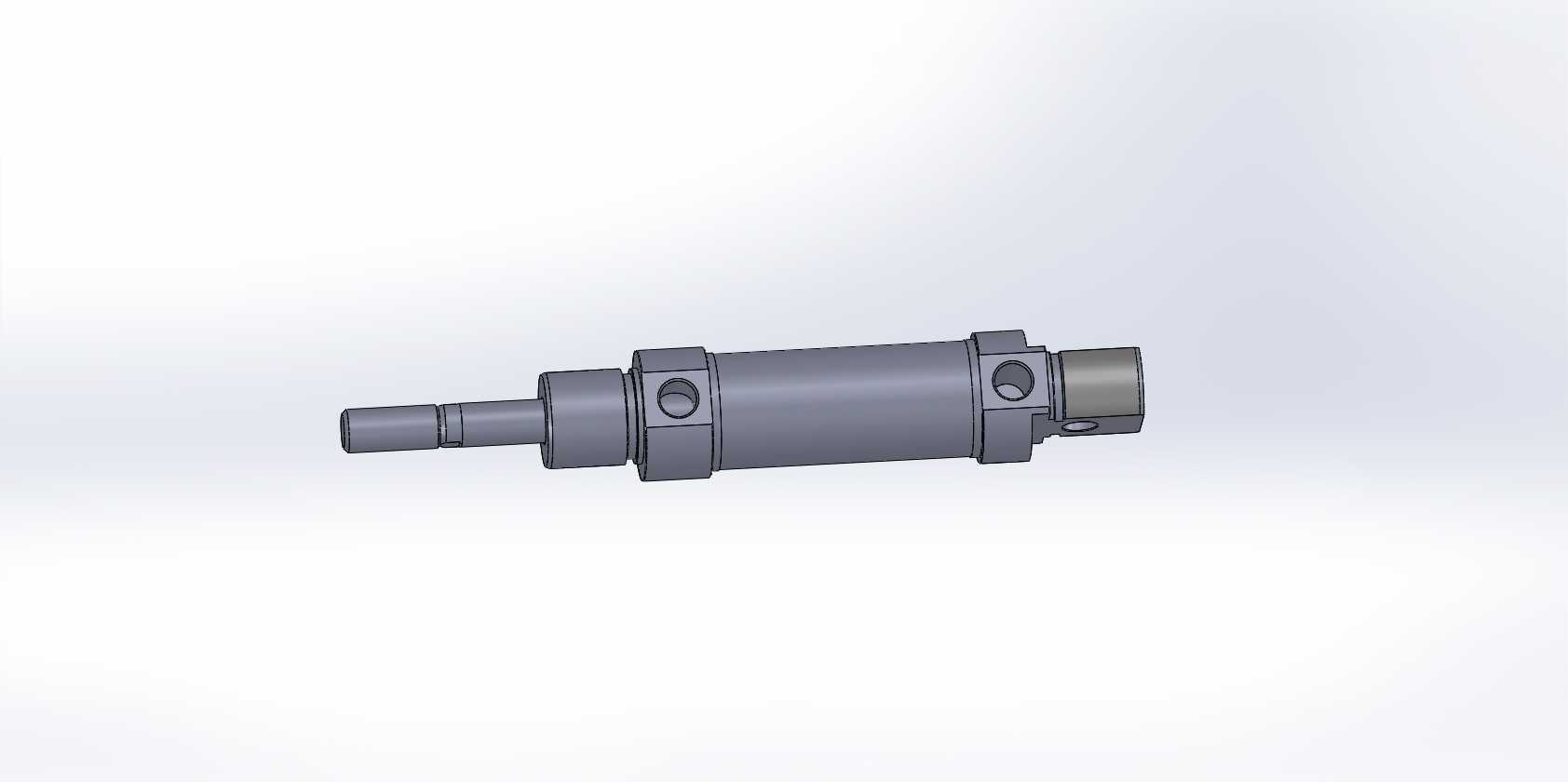

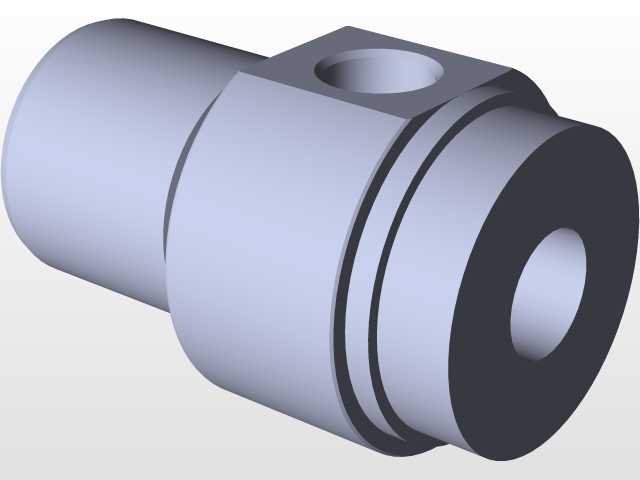

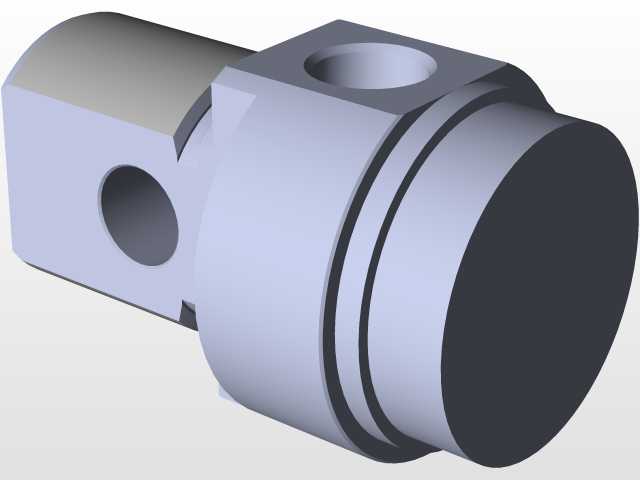

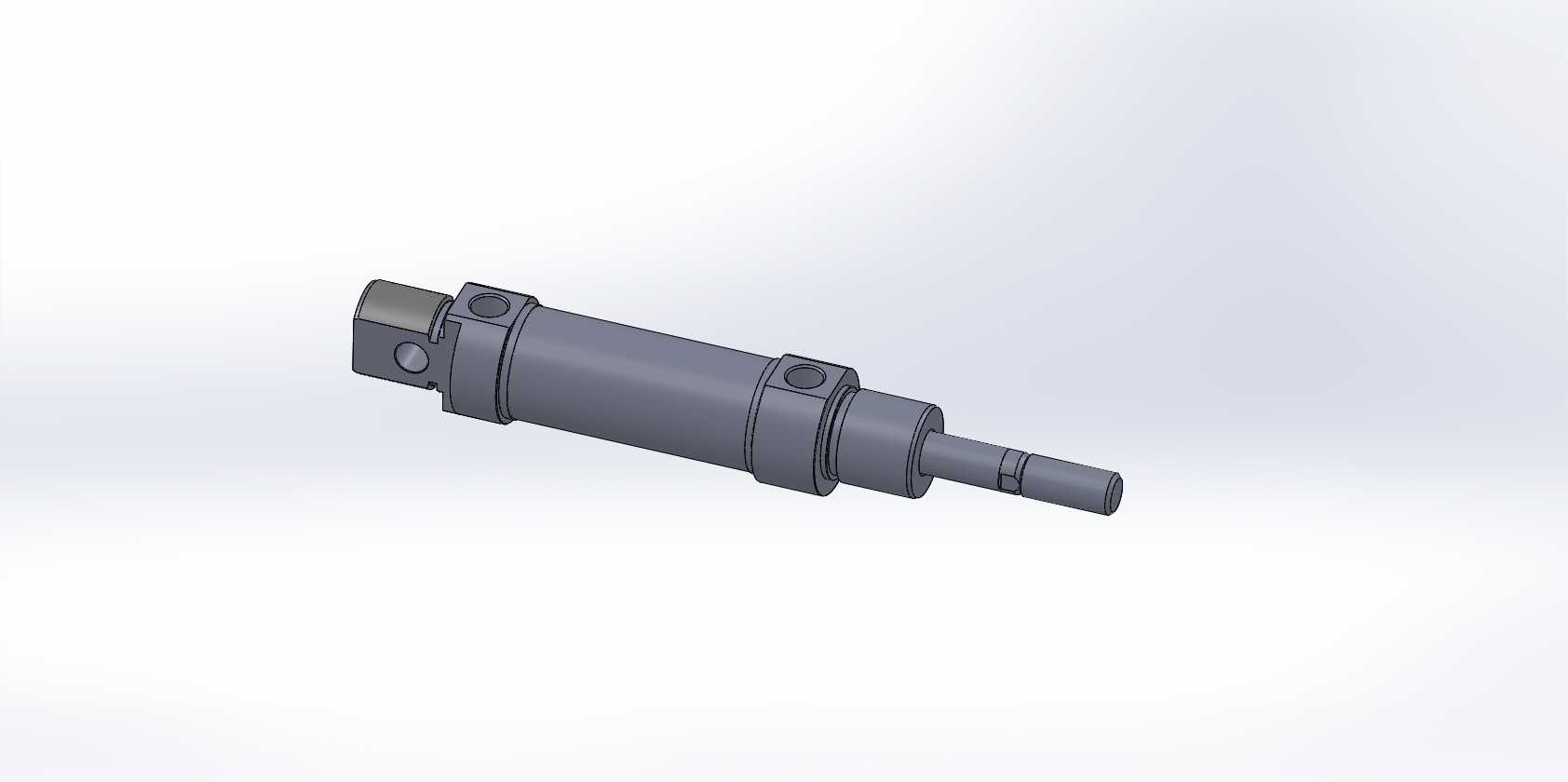

　　该活塞组件为液压执行机构的核心构成，常见于小型工装夹具、自动化线体的压紧工位、轻载推料机构以及小型液压站配套的直线驱动单元中，在实际产线布局里，这类小缸径活塞缸多用于行程较短、输出推力要求适中的作业场景，比如装配线上的工件定位顶紧、小型冲压设备的辅助送进、工装夹具的快速夹紧动作，相比气动执行元件，其输出力更稳定，低速运行无爬行问题，抗负载波动能力更强。从结构设计来看，该活塞采用分体式轴杆连接结构，缸筒外壁预留的环形安装槽用于配套导向环与密封件的定位，避免高压工况下出现内泄；两端的油口接口采用标准沉孔设计，可直接对接常用的液压管接头，无需额外加工转接结构；伸出杆端的扁位与铰接孔设计，适配多种安装连接形式，

　　既可以通过端部螺纹直接连接负载，也能通过铰接耳座实现摆动式安装，适配不同的设备安装空间。设计过程中优先考虑了密封件的安装兼容性，活塞与缸筒的配合公差选用H8/f7间隙配合，既保证运动过程无卡滞，又能给密封件留出合适的压缩量，减少长期往复运动的密封磨损；缸体外部的两道凸台结构，一方面用于缸体的轴向定位，可直接穿入安装支架的孔位通过卡圈固定，另一方面也能作为行程限位的贴合面，避免活塞运行到行程端点时直接撞击端盖。外形尺寸上，25mm的缸径对应额定工作压力下可输出约490kg的理论推力，25mm的杆径保证了伸出状态下的杆体刚性，在满行程伸出时不会出现明显的挠度变形，可承受一定的侧向负载；整体安装边界紧凑，缸体外径控制在32mm以内，

　　总长度根据行程可灵活调整，该建模版本的结构预留了行程修改的参数化空间，设计人员可根据实际工位的行程需求直接调整杆长与缸筒长度，无需重新绘制整体结构。在实际选型应用中，这类活塞组件可直接配套标准的液压缸端盖、导向套、密封件采购件，建模时所有配合尺寸均按照现有液压行业通用标准设定，无需额外开模定制零件，能有效缩短设备的设计与加工周期，降低非标设备的制造成本。
