带磁座底座指针式倾角测量装置结构

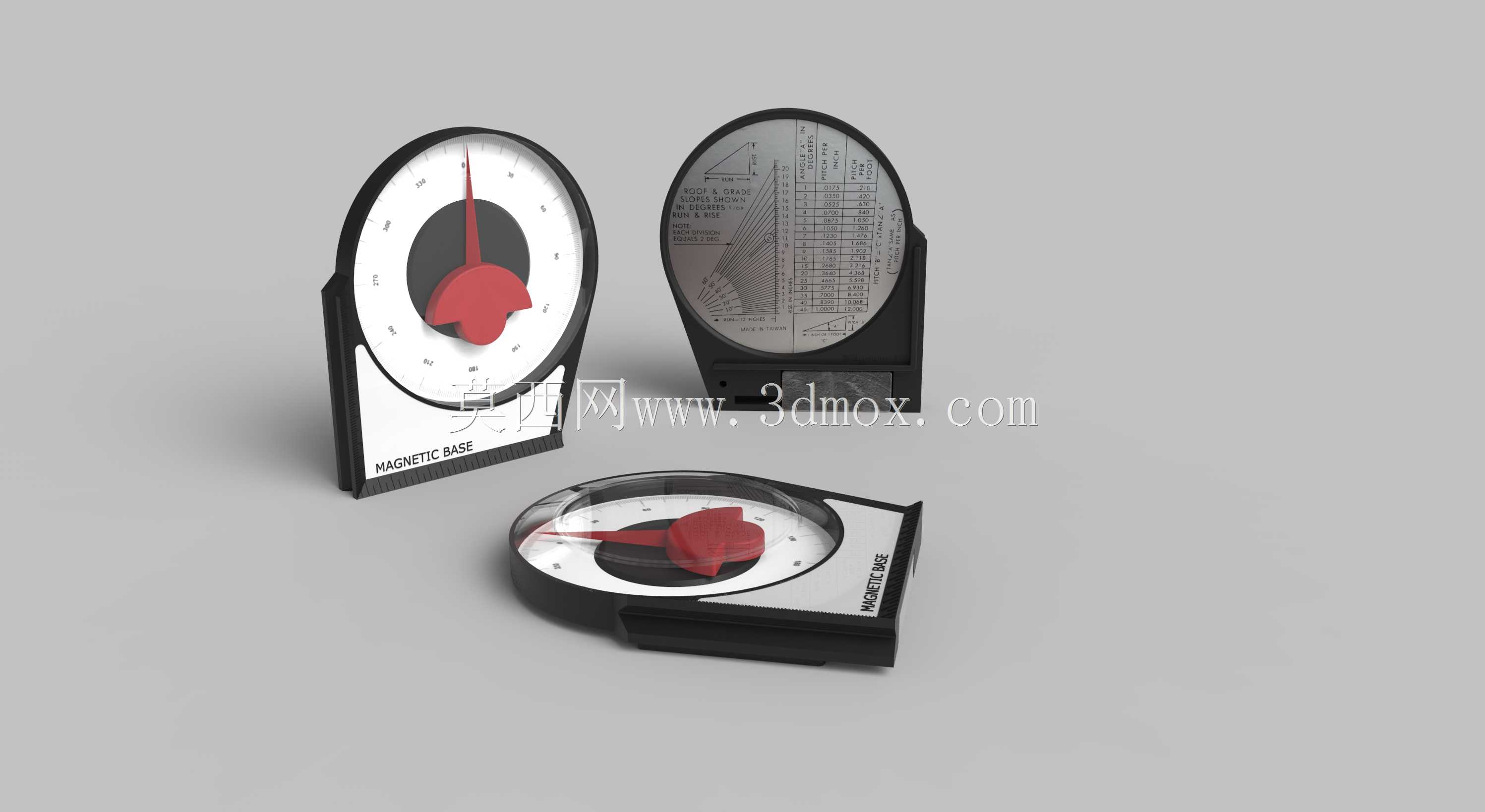

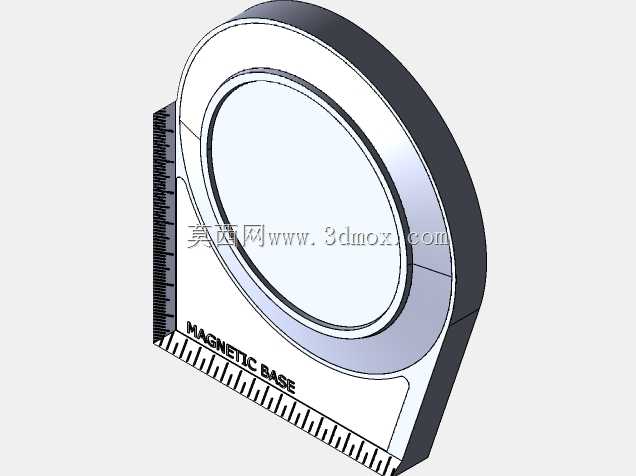

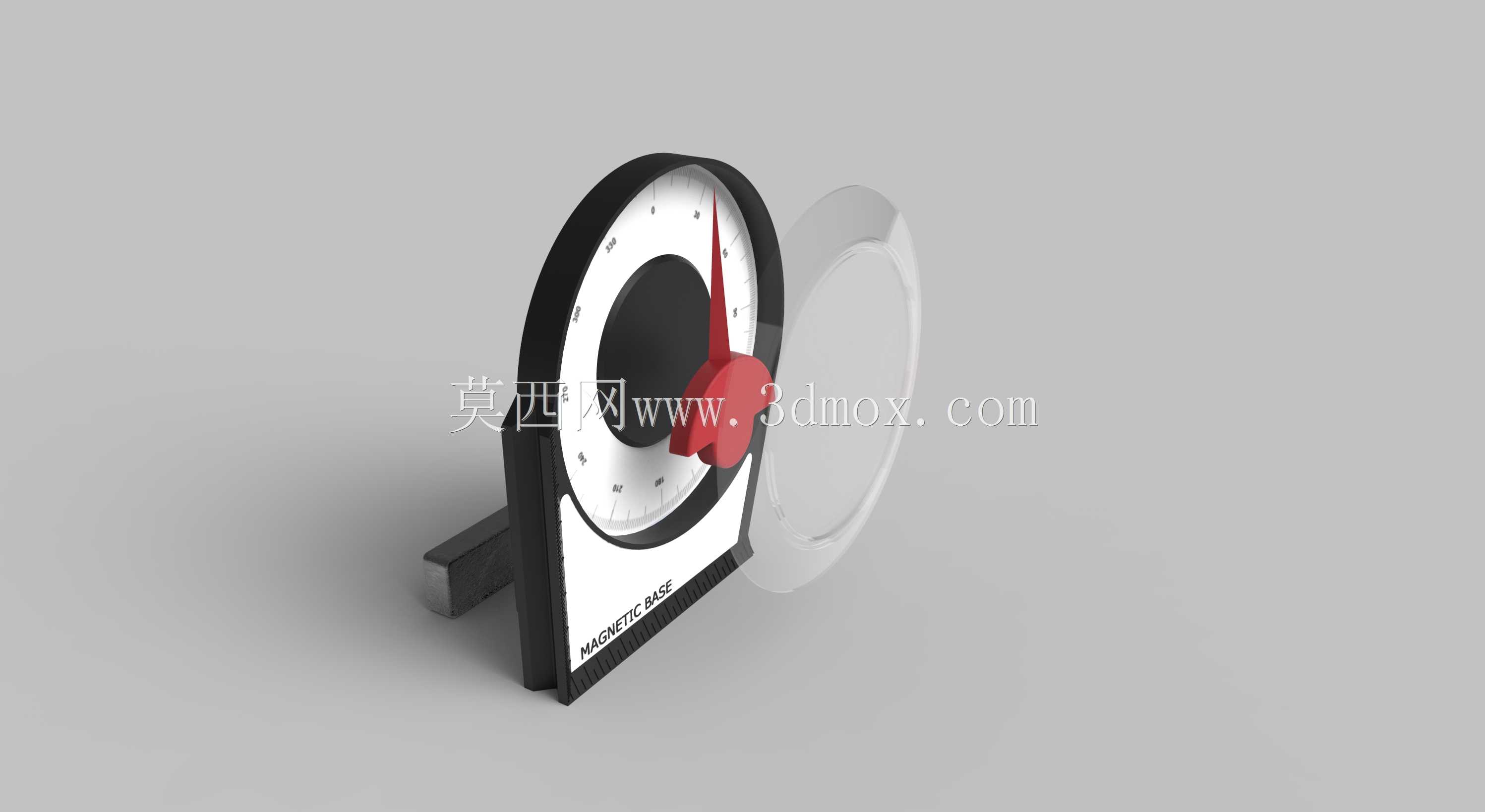

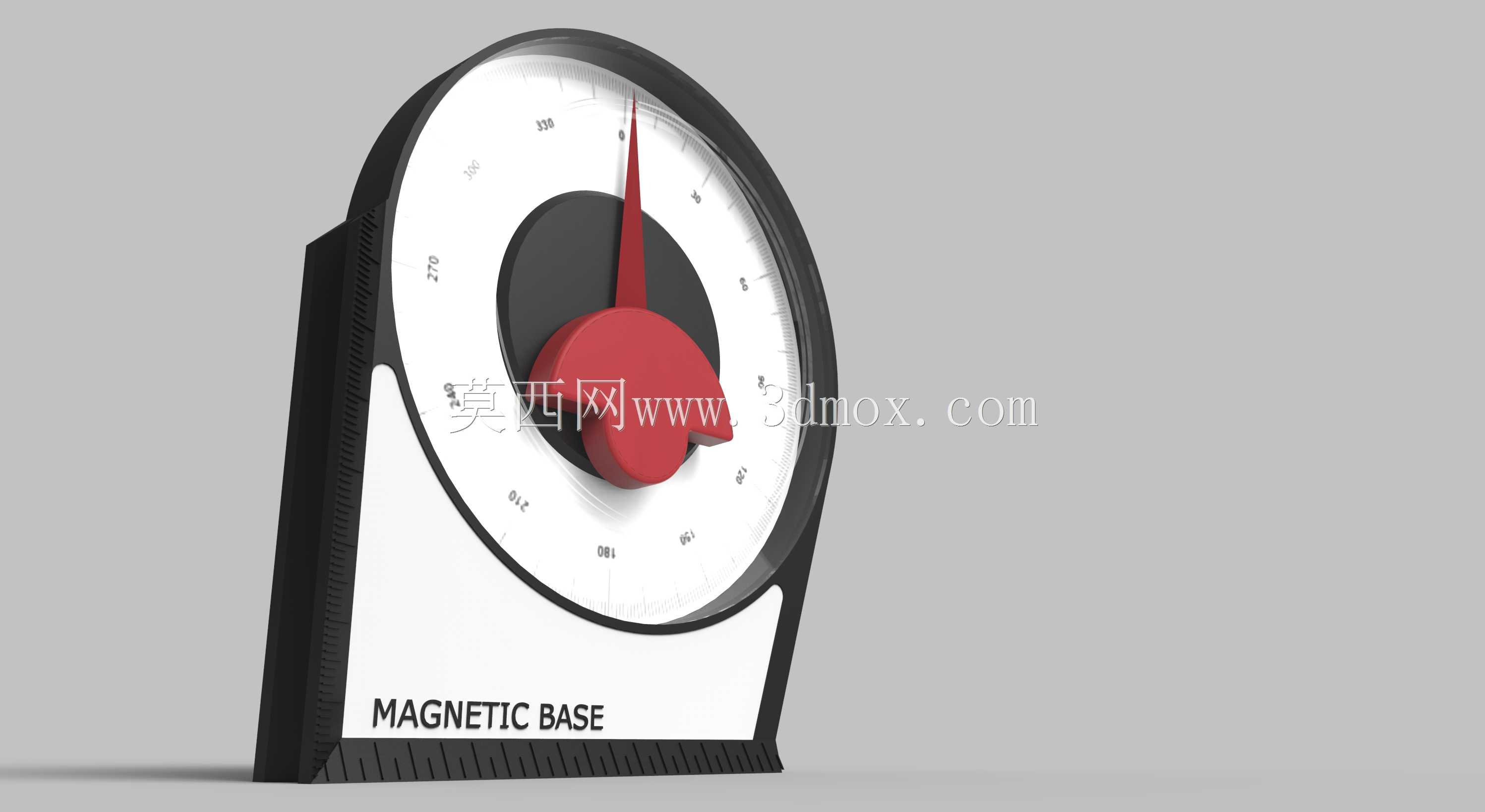

这款带磁座的指针式测角装置，在车间现场的设备安装调试、工装校准、钣金件折弯角度核验、小型构件焊接定位场景中使用频率极高，不同于电子数显倾角仪易受现场油污、铁屑、电磁干扰影响的问题，纯机械指针结构的可靠性更强，不需要额外供电，拿取到工位就能直接使用，对现场作业的适配性更好。从结构设计逻辑来看，装置整体采用立式表盘布局，下半部分为内嵌强磁的底座结构，底座底面做了平整化处理，能够直接吸附在铁质设备机架、工件加工面、工装定位面上，不需要额外的夹持固定结构，单人单手就能完成放置与读数操作，大幅降低现场测量的操作门槛。表盘部分采用大直径刻度盘设计，刻度沿圆周均匀排布，红色指针通过尾部的重力偏心配重结构实现自动回正，不管底座吸附在哪个倾斜角度的铁质面上，指针都能始终保持竖直指向，配合表盘上的角度刻度线，就能直接读取被测面相对于水平面的倾斜角度，不需要额外调零操作，测量响应速度快，适合现场快速核验角度偏差的作业需求。表盘外侧设置了半包围的防护壳体，壳体边缘做了圆弧过渡处理，既能够避免现场磕碰损坏刻度盘与指针结构，也能减少铁屑、切削液溅落到刻度盘表面影响读数清晰度，底座与表盘壳体的连接部分做了加强筋结构，避免频繁拿取、放置过程中出现连接松动，导致表盘与底座基准面出现垂直度偏差，影响最终测量精度。从安装边界来看，磁座底座的接触面宽度适配常见的型钢、设备机壳、焊接构件的平面尺寸，不需要额外加工辅助定位面就能稳定吸附，整体立式结构的占用空间小，在设备内部狭窄空间、工装夹缝位置也能放置使用，不会因为结构体积过大无法伸入测量点位。指针与刻度盘之间预留了极小的间隙，既避免指针转动过程中与刻度盘产生摩擦卡顿，也能减少视差带来的读数误差，表盘上的刻度标识做了凹凸蚀刻处理，长期使用摩擦也不会出现刻度模糊脱落的问题，适配车间复杂工况下的长期使用需求。这类机械式测角装置的结构没有复杂的传动零件，故障率极低，日常只需要定期清理磁座底面的铁屑杂质，保证磁座与被测面的贴合度，就能长期保持测量精度，相比电子类测量器具，维护成本几乎可以忽略，是现场机加工、装配、维修作业中常备的角度测量器具。
