快接式抱箍锁紧管道连接构件

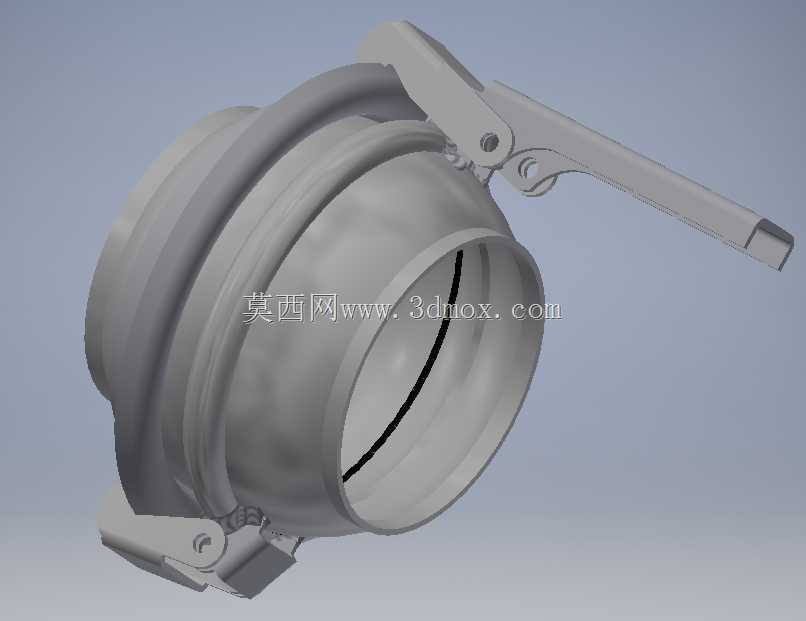

该构件多用于散料输送、低压流体管网的快速接驳场景，常见于粉体输送管线、通风除尘管路、临时给排水系统中，替代传统法兰螺栓连接，大幅缩短管线拆装的作业时长，尤其适合需要频繁拆接清理、转场移位的管路布设场景。从结构功能来看，构件采用偏心杠杆锁紧原理，扳动外侧长手柄即可驱动抱箍环带收紧，将对接的两个管道端口牢牢压合，配合端口内嵌的密封胶圈，可实现径向与端面的双重密封，避免输送过程中出现漏料、漏风、渗液问题；手柄末端的锁止结构可避免作业过程中受振动、外力拉扯出现意外脱开，保障管路连接可靠性。设计阶段优先考虑了现场操作的便捷性，整体结构无零散小零件，抱箍本体与手柄通过销轴铰接，开合角度适配常规管道的对接对位需求，作业人员无需额外辅助工具，单人即可完成管路的对接与拆卸操作，有效降低现场运维的人力成本。外形方面，构件整体为环形包覆结构，锁紧状态下轮廓无尖锐外凸结构，可避免管线布设过程中剐蹭周边线缆、设备，适配狭窄空间内的管路安装；安装边界上，构件适配的管道端口带有定位凸缘，抱箍内侧的卡槽可精准卡入凸缘位置，对接时无需反复调整对位，轴向安装预留量仅需满足手柄扳动的转动空间即可，无需预留螺栓拆装的操作余量，可有效压缩管线布设的整体占用空间。结构细节上，抱箍环带采用等强度弧形设计，锁紧时环带各位置受力均匀，避免局部应力集中导致的构件变形，铰接位置的销轴采用耐磨结构设计，可承受反复开合的磨损，延长构件整体使用寿命；底部的支撑脚结构可在管线安装后提供辅助承托，减少管路接口位置的承重负荷，避免长期使用后接口出现错位偏移。该构件的三维建模过程中，对铰接位置的转动间隙、抱箍收紧的行程量做了精准还原，可直接用于管路布设的干涉校验，也可作为快接连接件选型的结构参考，帮助设计人员快速完成管路系统的结构排布，提前预判安装过程中可能出现的空间冲突问题。
