带调节功能焊接工装定位组件结构

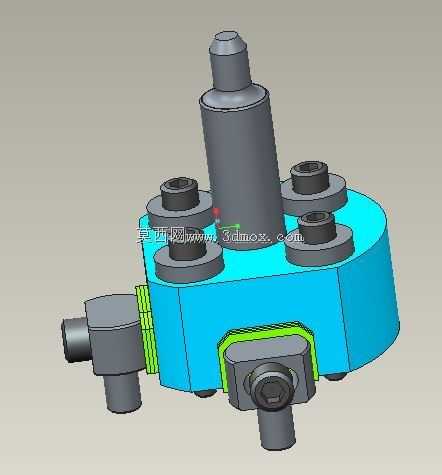

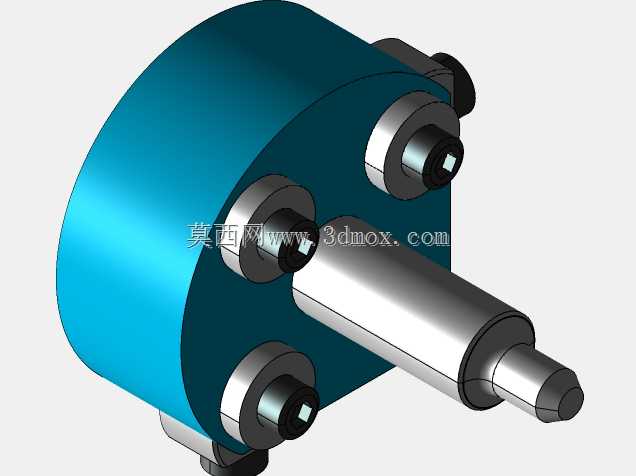

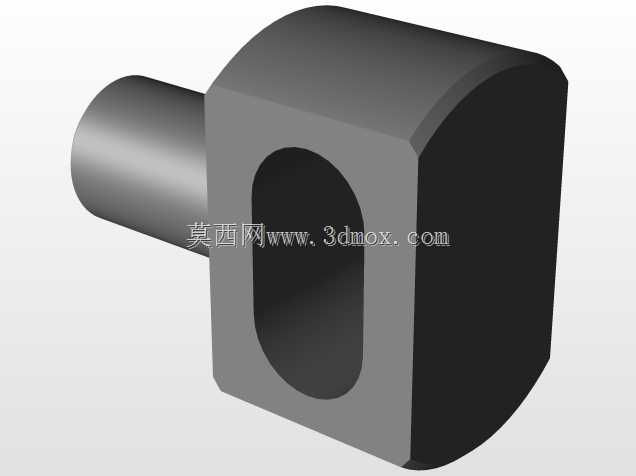

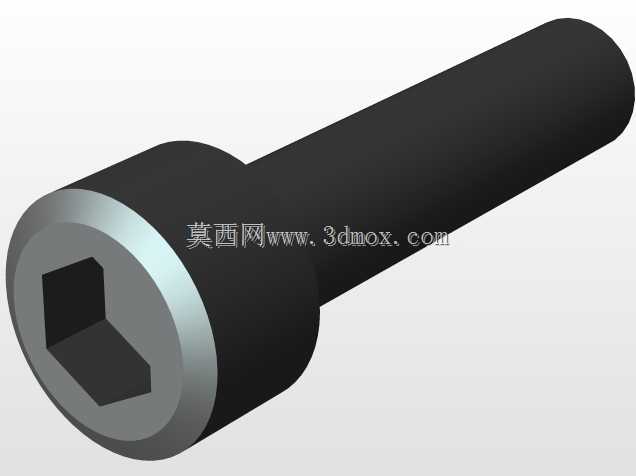

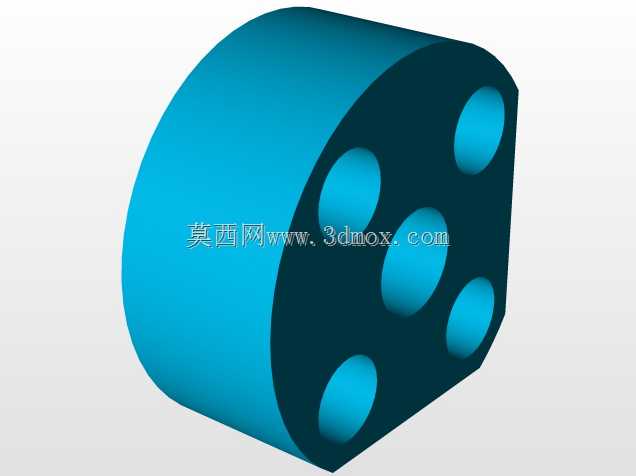

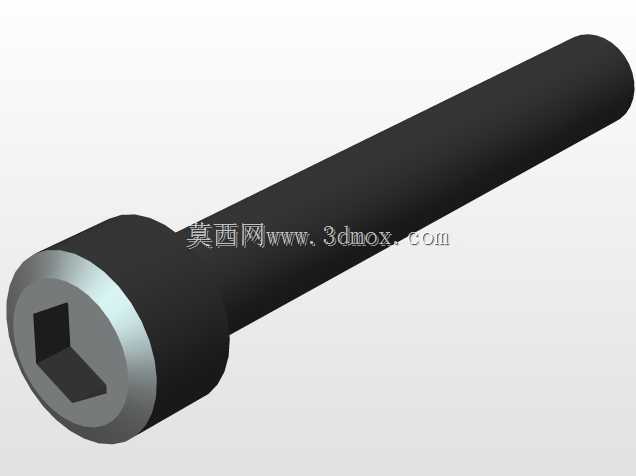

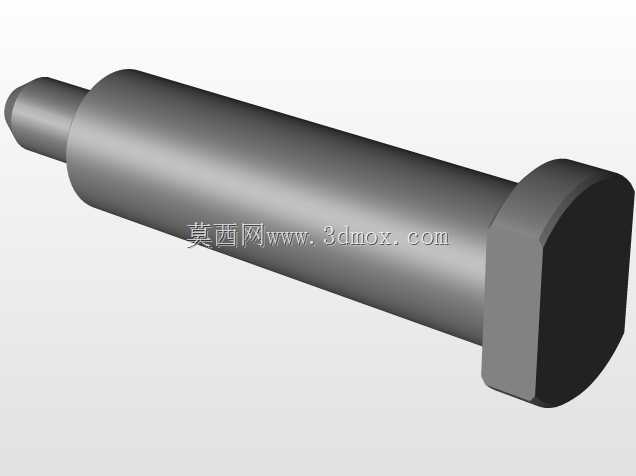

在汽车零部件焊接、钣金箱体拼焊、小型结构件组焊的生产场景中，工件定位精度直接决定焊缝成型质量与后续装配公差，这款可调式定位组件正是针对焊接工位的柔性装夹需求设计。不同于固定式定位销无法适配多批次工件公差波动的问题，该组件在主体基座上集成了多组定位基准与侧向调节结构，可在装夹时根据工件实际尺寸偏差微调定位点位置，避免工件因下料公差、焊接变形预留量导致的装夹卡滞或定位间隙过大问题。主体基座采用近似圆形的紧凑布局，中心设置主定位柱作为工件主基准，周向均匀分布四组辅助定位凸台，每个凸台都预留了紧固件安装位，可根据工件定位孔的实际分布更换不同规格的定位衬套，适配同系列不同型号工件的装夹需求，减少工装更换的停机时间。侧向伸出的调节模块带有锁紧结构，调节时可通过侧部的微调结构推动定位块贴合工件侧面，确认位置后通过紧固件锁死，避免焊接过程中受工件热变形应力影响出现定位偏移。从安装边界来看，基座底部为平整安装面，可直接固定在焊接工装平台的T型槽上，整体外轮廓无突出尖锐结构，不会与焊枪行走路径产生干涉，侧向调节端的操作空间预留充足，操作人员在装夹工位无需探身即可完成调节与锁紧操作。设计时充分考虑焊接场景的飞溅防护，所有活动配合面都预留了防飞溅遮挡结构，避免焊渣嵌入配合间隙导致调节卡滞，周向的紧固件都采用沉头安装方式，减少焊渣附着堆积的同时，也避免刮蹭工件表面造成涂装前的额外打磨工作量。中心主定位柱采用阶梯式结构，可同时适配两种不同内径的工件主定位孔，无需更换主定位销即可完成相近规格工件的快速切换，周向辅助定位凸台的高度经过匹配设计，既保证定位面与工件的有效接触长度，又不会过高遮挡焊缝位置影响焊枪作业。在实际焊接生产中，这类定位组件常配合快速夹钳、气动压紧模块使用，组成完整的焊接工装，尤其适合小批量多品种的焊接生产场景，无需重新制作整套工装，仅通过更换定位衬套、微调侧向定位块位置即可适配新工件的装夹需求，大幅降低工装制造成本与生产准备周期。组件的所有受力部位都做了加厚处理，可承受焊接过程中工件压紧力、热变形应力的反复作用，长期使用不会出现定位基准偏移的问题，配合面的公差设计兼顾了调节顺畅度与定位精度，锁紧后重复定位精度可满足多数结构件焊接的公差要求。
