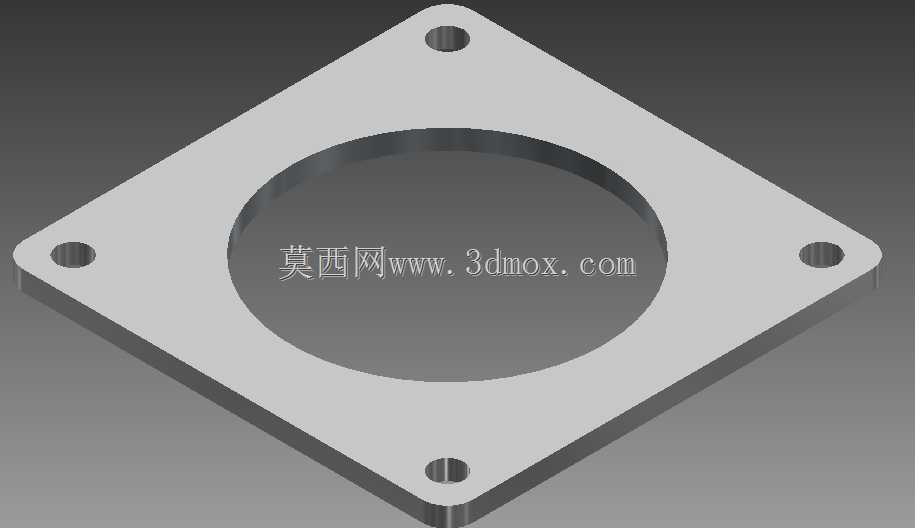

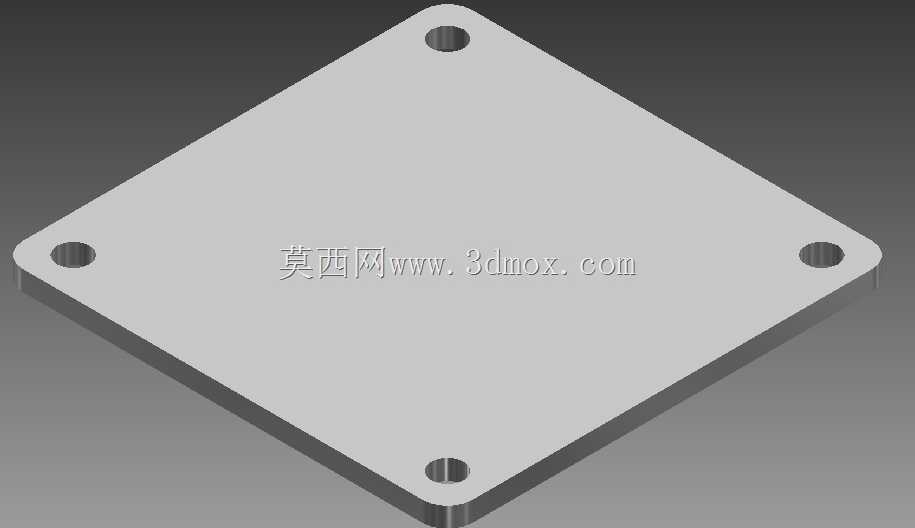

菱形四孔安装式连接法兰结构

这类菱形结构的法兰在紧凑型管路布设场景中十分常用，不同于常规圆形法兰的整周螺栓布局，它将四个安装孔布置在菱形的四个角点位置，能在狭窄的安装空间内减少占用的投影面积，尤其适配设备侧壁、狭小舱室内部的管路对接需求，常见于小型液压站油路对接、气动控制回路支管连接、小型工艺管线的快装对接场景中。从功能层面看，它的核心作用是实现两段同管径管路的刚性对接，中间的大尺寸通孔为介质流通通道，四个角点的安装孔用于穿设连接螺栓，通过螺栓预紧力挤压法兰端面的密封垫片，实现管路对接处的静密封，避免输送的流体、气体出现泄漏。设计这类法兰时，首先要匹配对接管路的通径，中间通孔直径需与管路内径保持一致，减少介质流通时的局部阻力，避免通径突变造成的流道紊流、压力损失问题。四个安装孔的中心距需要严格匹配对接端的安装孔位，孔位公差需控制在合理范围内，避免现场安装时出现螺栓无法穿入的问题，同时菱形的外轮廓尺寸要控制在安装边界内，确保法兰放置后不会和周边的管线、结构件产生干涉。法兰本体的厚度需要根据额定工作压力计算，保证螺栓预紧后法兰不会出现翘曲变形，密封端面的平面度有明确要求，避免密封垫片受压不均导致的泄漏。实际选型使用时，要先确认对接端的安装孔分布形式，这类四孔菱形法兰的安装孔呈90度对称分布，和同孔数的方形法兰相比，它切除了方形法兰四个角的多余材料，在保证连接强度的前提下减轻了自身重量，对于有轻量化要求的移动设备、机载管路来说十分适配。安装时要注意对角逐步拧紧螺栓，保证法兰端面受力均匀，密封垫片要居中放置在流通孔外侧，避免垫片偏移遮挡流道或者密封压合面积不足。这类法兰的密封端面没有额外的密封槽结构，一般适配非金属平垫片，在低压工况下密封可靠性足够，若应用在中高压工况，可根据需求在端面加工密封槽适配O型圈，提升密封性能。
