Cherry柱塞式按钮型限位开关结构

这款柱塞式按钮型限位开关，是工业控制回路里极为常用的小型行程检测元件，对应Cherry 0E130000系列产品结构，在各类自动化产线、小型机电设备、家电控制、仪器仪表内部都有广泛应用场景。从实际使用场景来看，这类开关常被安装在设备运动部件的行程端点位置，当运动机构触碰柱塞顶端时，开关内部触点快速动作，完成回路通断切换，以此实现设备的行程限位、原点复位、位置检测等功能，相比光电类检测元件，这类机械触点开关抗干扰能力更强，不需要额外供电回路，在强电磁干扰的工业现场可靠性更突出。

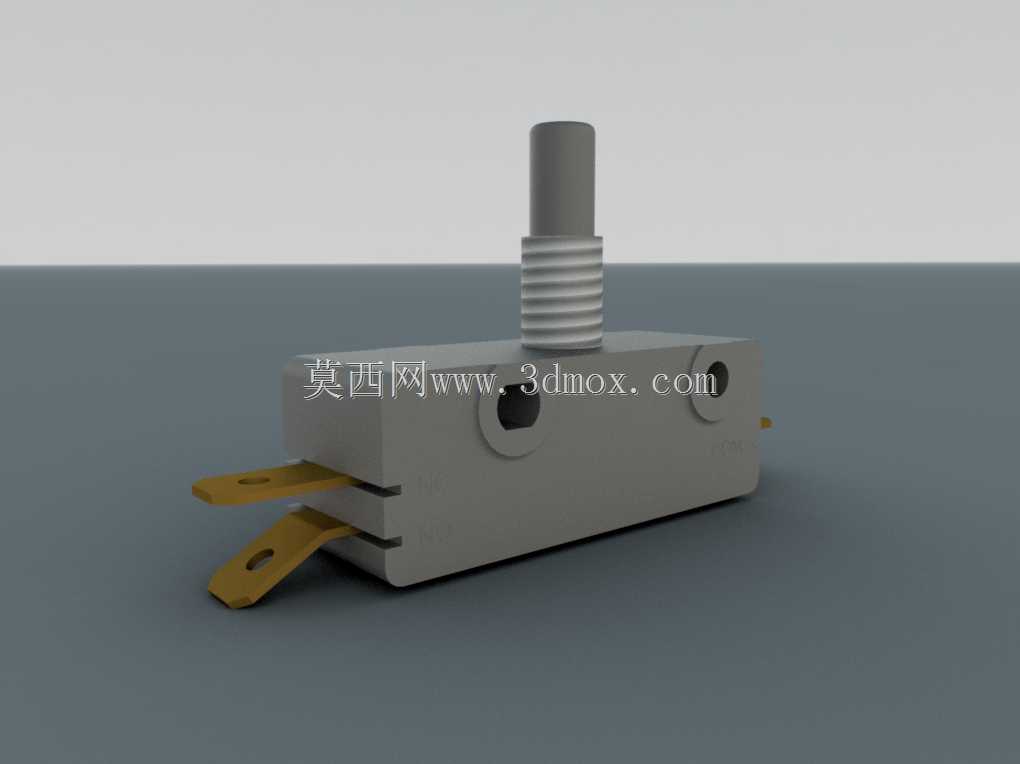

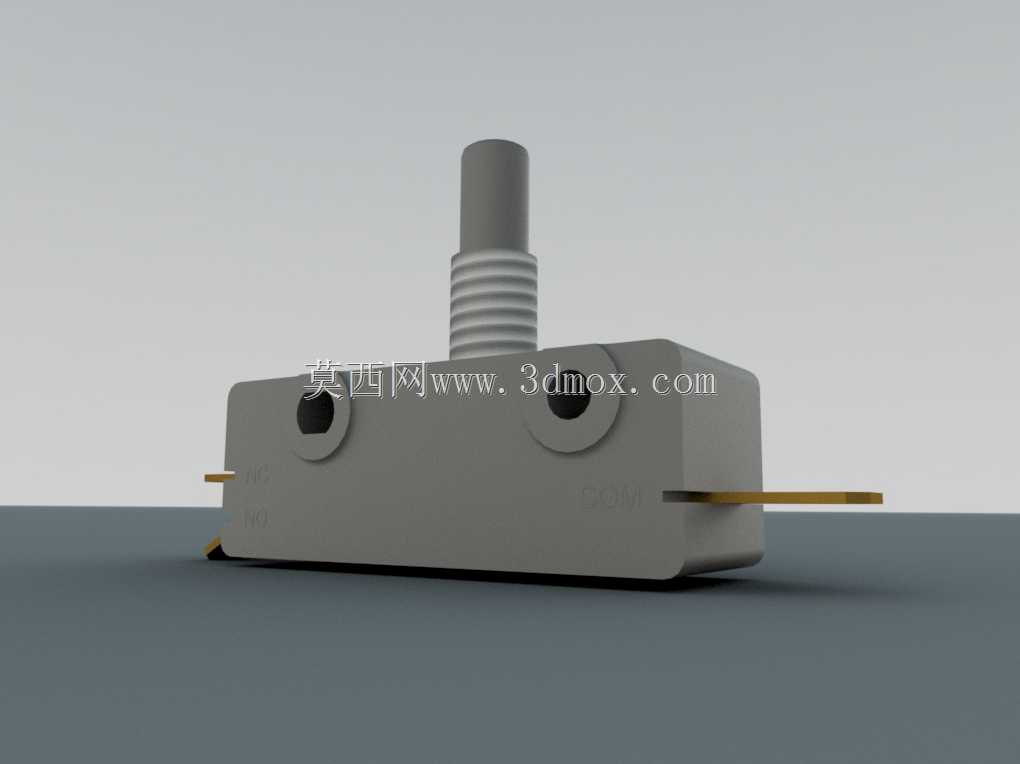

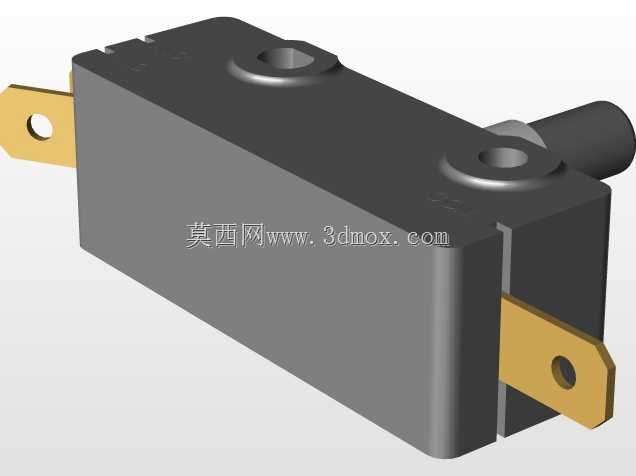

从功能特性来看，这款开关采用顶部柱塞按压触发结构，柱塞外部带有螺纹段，方便安装时调整触发高度，适配不同的安装间隙需求；底部伸出两个插片式接线端子，属于常开常闭基础触点配置，接线时直接插接对应端子即可完成回路连接，不需要额外焊接，装配效率更高。开关本体采用矩形块状结构，侧面预留两个安装通孔，可通过M2规格的螺丝直接固定在设备安装板上，安装孔位的中心距经过标准化设计，适配多数小型设备的安装位预留尺寸，不需要额外做安装位改造。

设计思路上，这款开关的结构充分考虑了小型化设备的安装空间限制，整体本体长度控制在20mm级，宽度不足10mm，柱塞伸出本体的长度可通过螺纹调整，安装边界灵活，既可以在紧凑的机电设备内部安装，也能在工装夹具、小型自动化模组上作为位置触发元件使用。内部触点采用快动结构设计，柱塞按压到设定行程时触点会瞬间完成通断，避免了慢动触点容易出现的拉弧、接触不良问题，使用寿命更长，触发动作的响应速度也更快，能够适配每分钟数十次的高频触发场景。

从安装适配性来看，开关的插片端子采用标准2.8mm插片规格，和市面上通用的接插件完全适配，不需要定制接线端子；柱塞顶端为光滑圆柱面，和运动部件接触时不会出现卡滞，长期使用磨损量极小；本体外壳采用高强度工程塑料材质，绝缘性能满足低压控制回路的安全要求，同时具备一定的抗冲击能力，在设备运行产生的振动环境下不会出现结构松动、触点误触发的问题。在实际选型使用时，这类开关常被用于3D打印机的行程限位、小型电动工具的启停控制、家电门盖的开合检测、自动化送料机构的到位检测等场景，结构简单可靠，维护替换成本极低，是低压控制回路里性价比极高的检测执行元件。建模过程中完整还原了开关的安装孔位、柱塞螺纹段、接线端子的所有尺寸细节，可直接用于设备装配的干涉检查、安装位模拟，也可用于电气布线的空间校验，完全满足结构设计阶段的选型装配需求。
