AC-17三合一电源插座带开关保险丝

这款集成式AC电源接入模块，是各类小型电子设备、工控终端、桌面型机电产品做市电接入时的常用选型，把品字电源输入、带灯船型开关、保险丝防护三个功能整合在同一个安装基座上，能大幅简化设备端电源入口的布局设计，减少零散部件的装配工序，也能让设备外表面的电源区域更整洁统一。从实际选型适配的角度看，这类三合一插座常被用在小型激光设备、桌面3D打印机、工控小主机、实验室小型测试仪器、台式功放设备的电源输入端，替代过去分开布置品字座、独立开关、外置保险丝座的方案，装配时只需要在设备壳体上开一个对应尺寸的安装孔，用基座两侧带的安装耳通过螺丝固定即可，不需要为三个独立部件分别开孔定位，能降低壳体钣金或者塑料注塑件的开模与加工复杂度。

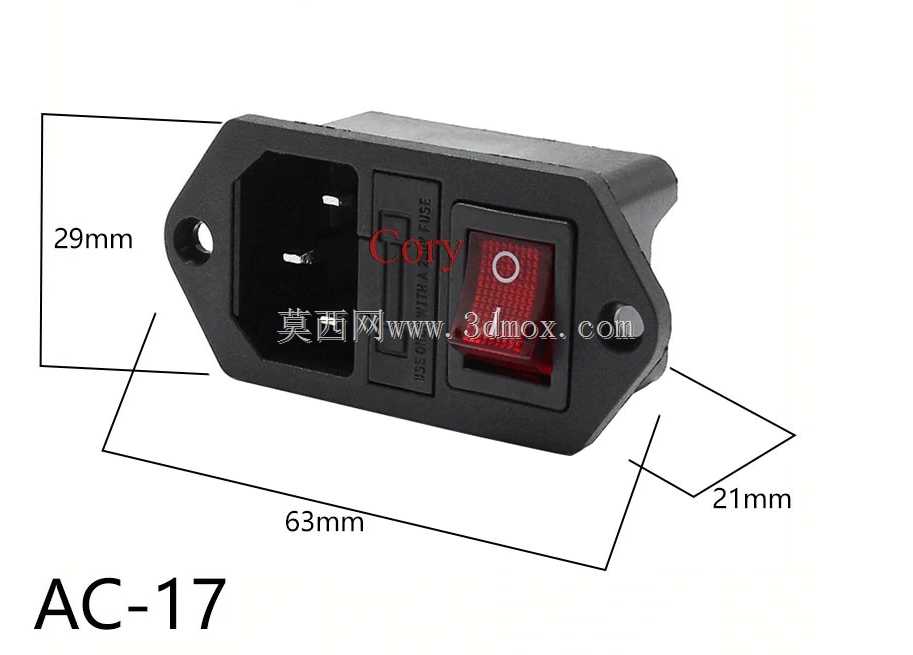

从结构设计细节来看，模块的三个功能区做了清晰的物理分隔，品字输入区在左侧，符合常规市电接入的操作习惯，中间是保险丝安装槽，更换保险丝时不需要拆开设备外壳，直接从外侧就能撬开槽盖更换同规格保险丝，给后期运维带来不少便利，右侧的红色带灯船型开关，导通时会有红色背光提示设备通电状态，操作人员不用额外观察设备内部状态就能快速判断电源是否接通，避免误操作。尺寸边界上，模块整体安装面的长度为63mm，宽度方向的安装固定边距为29mm，模块嵌入壳体后的深度为21mm，做结构设计时需要在壳体内侧预留对应深度的避让空间，避免和内部的PCB板、走线或者其他结构件产生干涉，两侧安装耳的开孔位置要和壳体上的固定孔精准对位，保证装配后模块和壳体表面贴合平整，没有凸起或者缝隙过大的问题。

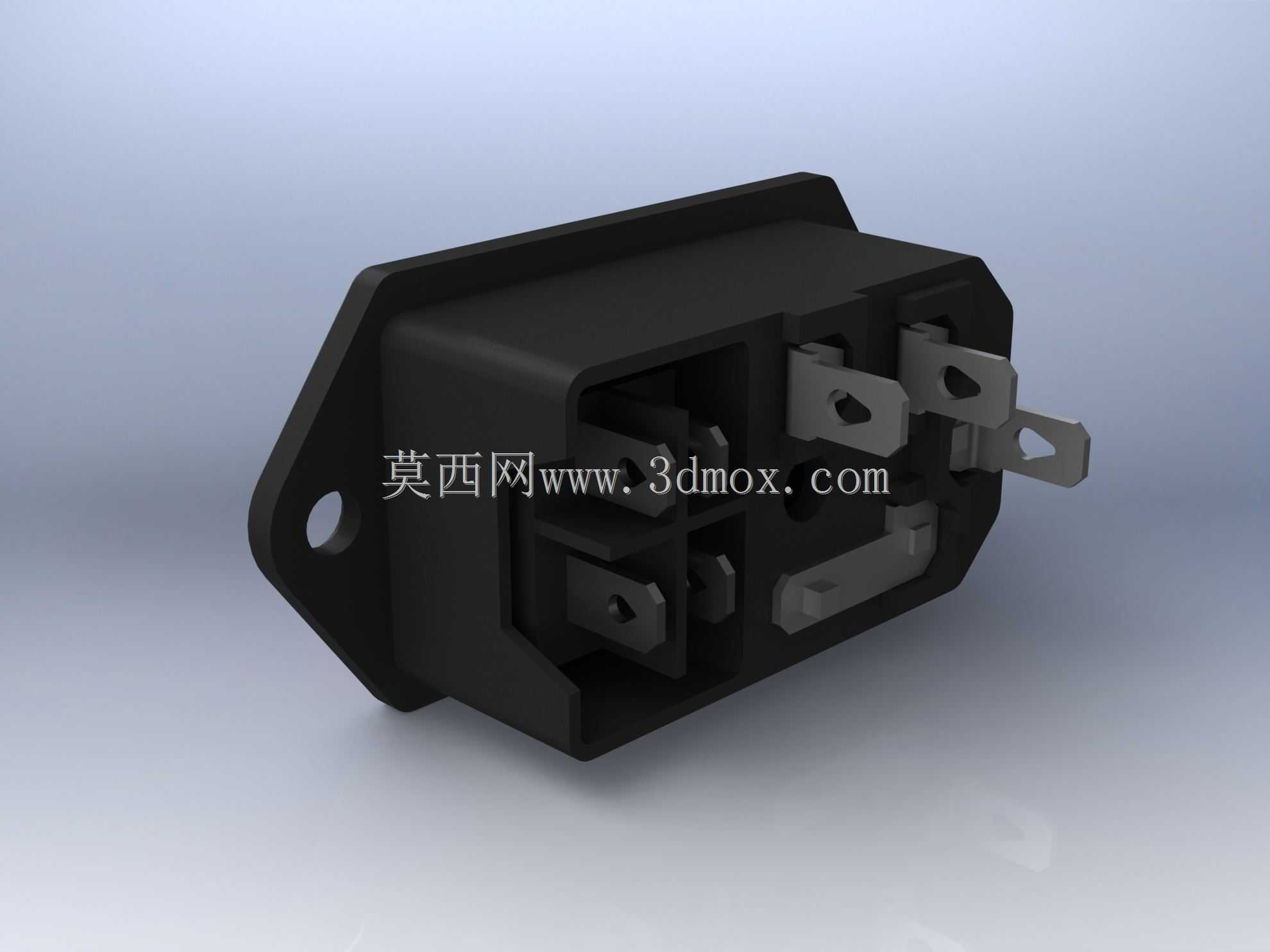

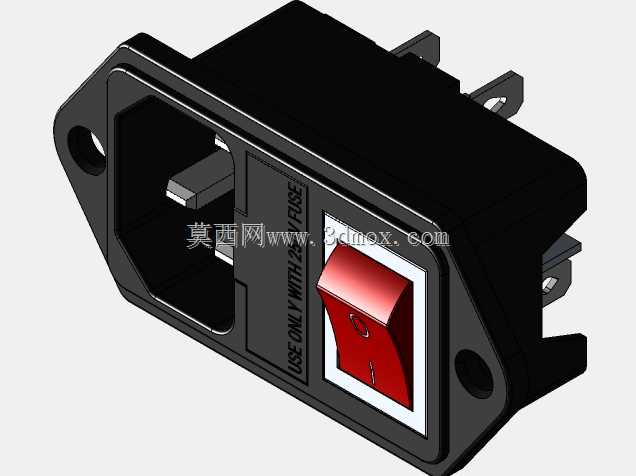

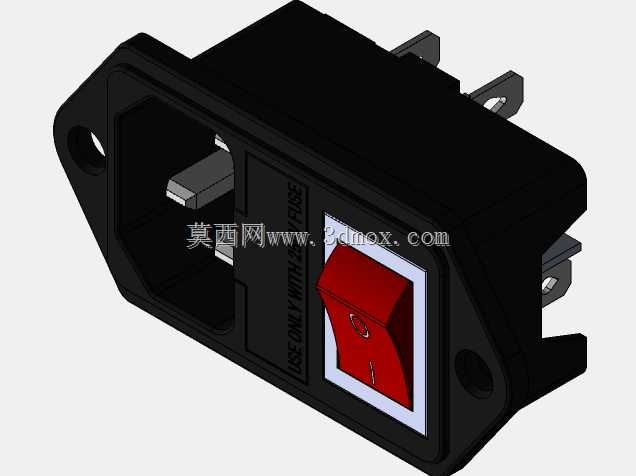

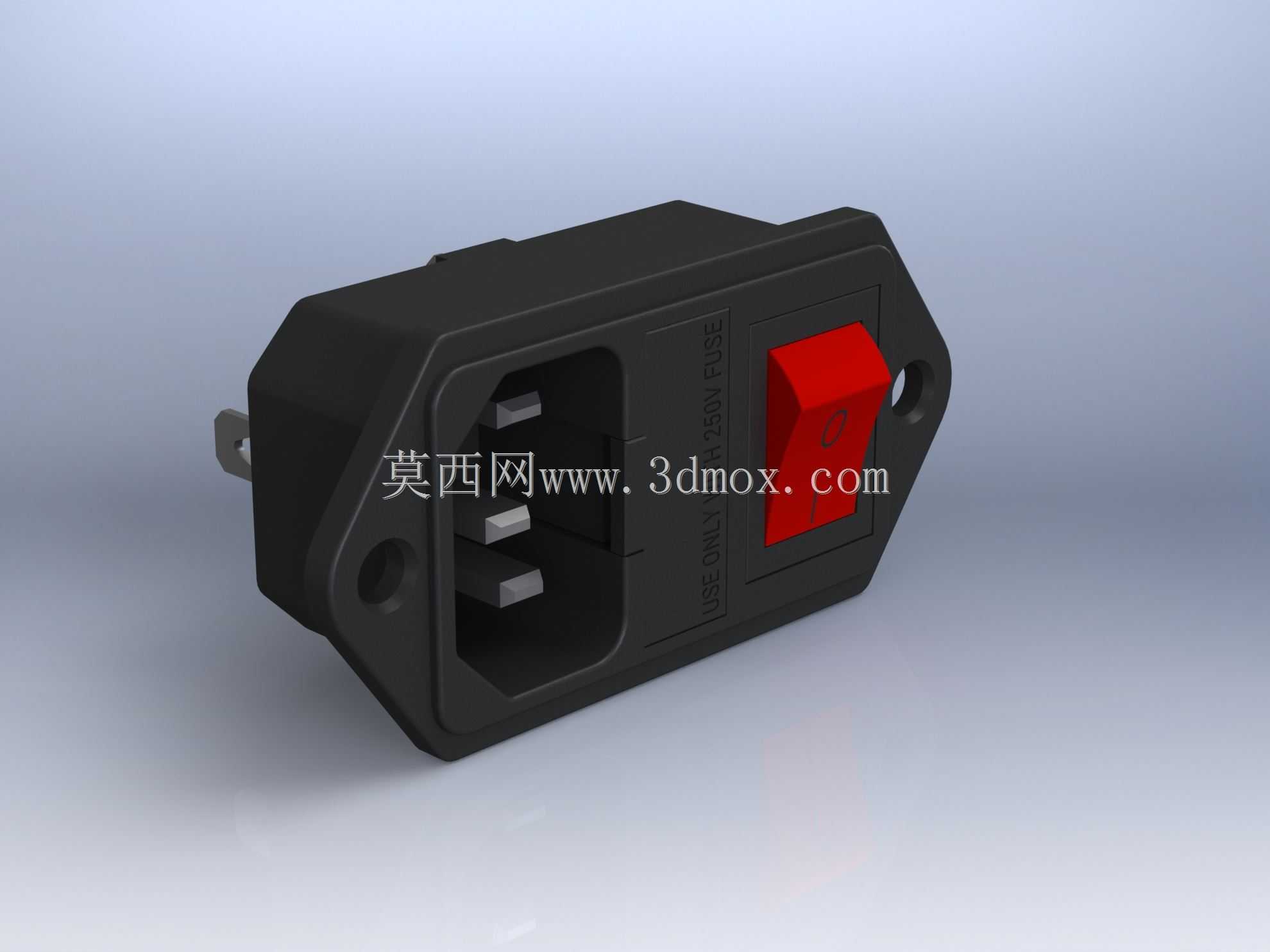

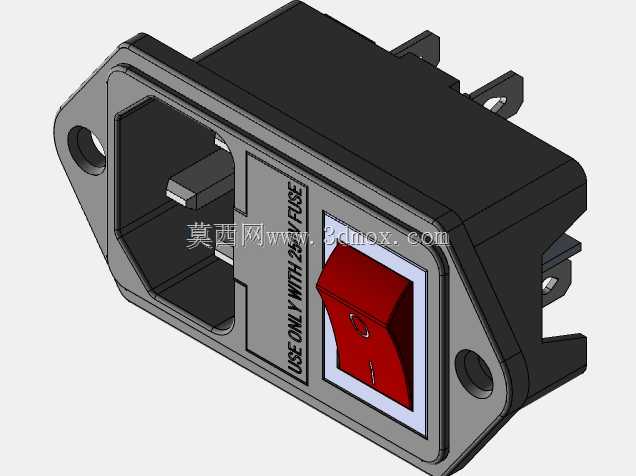

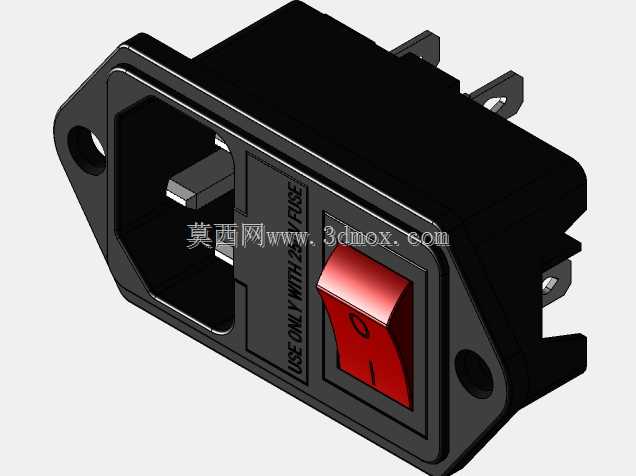

建模还原这类部件的时候，要重点注意几个结构细节的准确性：首先是品字插座内部的铜片接触槽位置，要和标准品字电源插头的插片尺寸匹配，保证插头插入后接触可靠不会松脱；其次是船型开关的摆动行程，要还原实际按压时的角度变化，开关表面的O型标识位置要和实物一致；还有保险丝槽的卡扣结构，要还原槽盖和基座的配合间隙，保证拆装的手感符合实际产品的状态。另外模块外壳的拔模斜度、安装耳的圆角过渡、表面的磨砂纹理细节，都需要在建模时做对应还原，才能让模型在做整机装配验证、产品渲染展示的时候达到和实物一致的效果，给结构评审、外观确认提供准确的参考。在做整机布线设计的时候，这个模块的三个引脚位置也要提前对应，输入引脚接品字座的进线端，经过保险丝后串联到开关引脚，再从开关输出端接到设备内部的电源模块，布线时要注意引脚之间的绝缘距离，避免高压端出现爬电距离不足的问题，保证设备的电气安全性能符合相关标准要求。
