杠杆式压紧锁扣手柄锁具结构

　　这套杠杆式压紧锁扣结构主要用于需要频繁开启、快速闭合并保持稳定压紧力的箱体、检修门、设备罩壳和工装盖板。实际设备中，类似结构常见于电气控制柜侧门、过滤设备检修盖、小型机床防护门、试验箱盖板以及需要人工快速操作的密封舱门。它的核心价值不在于复杂传动，而在于通过一个手柄的转动，把操作者手部施加的较小力矩转化为锁舌或压爪对门板的轴向拉紧动作，使门板在闭合后保持贴合，不会因振动、搬运或内部轻微压力而松脱。

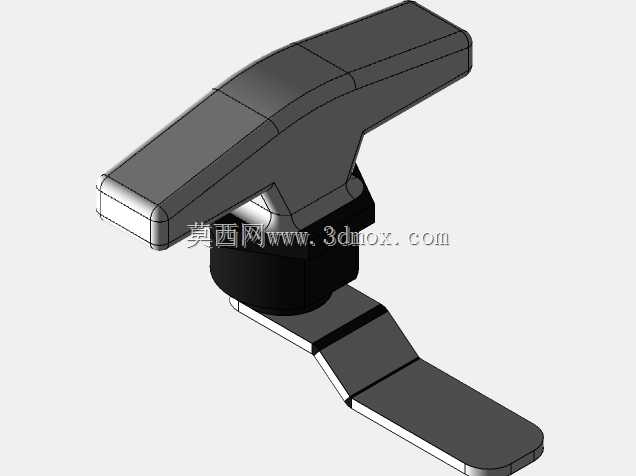

　　从结构组成看，模型包含外露操作手柄、中部回转基座、底部安装轴段以及随动压紧片。手柄采用长条形悬臂造型，握持区域较宽，端部和转折处做了圆角过渡，既减少操作时的棱角接触，也让塑料或压铸外壳在受力时避免明显应力集中。手柄轮廓并非简单直板，而是沿长度方向形成折线和高度变化，这种造型有利于增强截面抗弯能力；在壁厚有限的情况下，通过外形起伏提高刚性，比单纯增加材料厚度更适合轻量化五金件设计。

　　回转基座位于手柄下方，承担支承和定位作用。基座外形接近圆柱台阶结构，上部与手柄内腔配合，下部穿过门板或安装板，形成旋转轴线。实际设计时，该部位需要重点控制配合间隙：间隙过大，手柄会晃动，锁止位置不明确；间隙过小，则在粉尘、漆面厚度或轻微变形后出现卡滞。基座与门板之间通常还会设置垫圈、密封圈或防松结构，用于适应不同板厚，并降低转动磨损。模型中底部黑色轴段表达了穿板安装的边界，说明该件不是表面贴装件，而是需要在门板上预留安装孔，通过轴套、螺母或卡环完成固定。

　　下方随动压紧片是实现锁紧功能的关键。它随手柄转动而改变角度，在关闭位置压入门框后侧或卡扣区域，形成阻止门板向外开启的约束。压紧片呈扁平延伸状，末端较宽，目的是增加与被压面的接触面积，降低局部压强，避免薄门板被压出明显凹痕。设计压紧片时，不能只关注能否转到锁止位，还要校核开启位与锁止位之间的角度行程。行程过小，手柄轻微误碰就可能松锁；行程过大，操作者需要翻转很大角度，使用便利性下降。较合理的方式是让压紧片在越过锁止点后产生轻微过中心趋势，使手柄在闭合状态下依靠机构几何关系保持自锁，即使设备受到振动也不易自行弹开。

　　安装边界方面，门板上需要按基座轴径加工通孔，孔周应留出手柄旋转所需的平面空间。手柄长度方向在开启和闭合两个极限位置都不能与相邻筋板、螺钉、密封条或管线干涉；压紧片背面则要与门框支撑面保持合适重叠量。若用于有密封要求的箱门，压紧片拉进门板的位移量应与密封条压缩量匹配，通常只需提供稳定的线性压紧，而不应追求过大行程，否则会造成密封条永久变形或操作力明显升高。对于薄板箱体，轴孔附近建议增加局部补强或采用加强垫片，因为反复开关时，该区域会承受扭转和拉压复合载荷。

　　从受力思路看，人手作用在手柄末端，力臂较长，因此基座轴段承受扭矩，压紧片末端承受门框反力，手柄根部则是弯矩较集中的位置。三维结构设计时，手柄内腔宜设置加强筋或局部厚壁，尤其是与转轴连接的区域；外表面可以保持流线造型，但内部不能只做等厚薄壳。压紧片与转轴连接处应避免尖角突变，台阶过渡处需要保留圆角，以降低长期循环载荷下开裂的风险。若采用金属压铸件，需考虑拔模方向和分型线；若采用工程塑料件，则要关注材料蠕变，在长期压紧状态下保持足够的回复能力。

　　该类锁具的使用场景决定了它强调操作效率和可靠性，而不是高精度定位。结构建模时应把运动关系表达清楚：手柄绕竖直轴旋转，压紧片跟随转动并在门框后侧形成约束，安装轴段限定门板厚度方向位置。外观面可以做圆润包覆，内部配合面则需要明确直径、台阶高度、旋转角度和避让空间。对于设备选型人员来说，判断这类件是否适用，主要看门体需要的压紧力、安装板厚度、可用操作空间、密封压缩量以及维护时开启频率；对于结构设计人员来说，则应同时校核手柄强度、轴套磨损、压爪重叠量和门锁自锁角度，使外观造型与实际锁紧功能保持一致。
