内螺纹手动二片式黄铜球阀结构

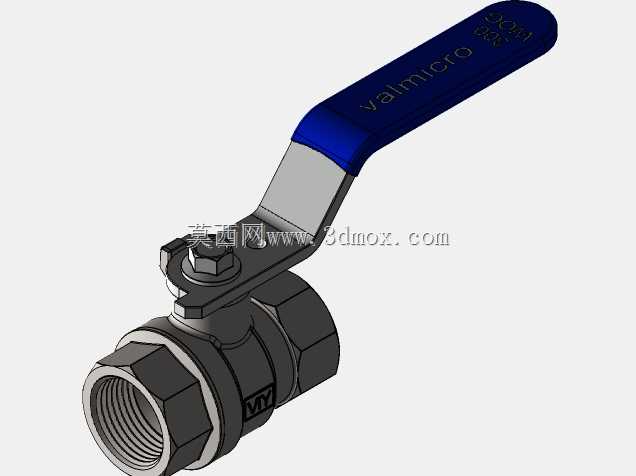

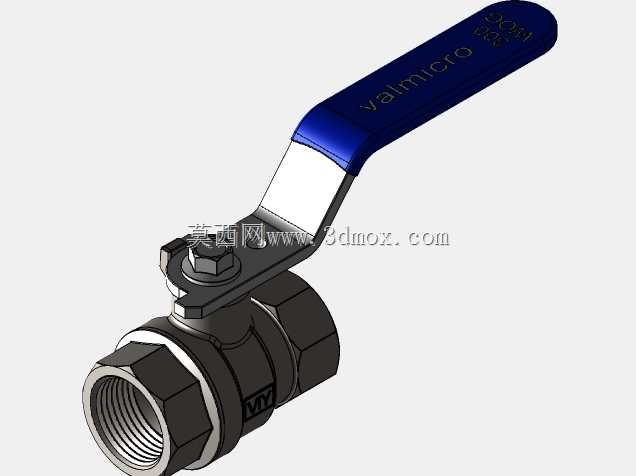

　　该模型呈现的是一种小口径手动内螺纹球阀，主体采用二片式阀体结构，常见于给排水、暖通空调、压缩空气、低压流体输送以及小型设备内部管路。它的核心作用是在管路中实现快速通断控制：扳动手柄约九十度，即可带动阀杆旋转，使阀体内的球形流道与管道轴线对齐或错开。全开状态下，介质流经通道的转折少、流阻相对较低；全关状态下，球体与阀座密封面贴合，可截断水流、气流或其他低压流体。

　　从实际布置看，这类阀门通常安装在设备入口、分支管路、检修段前后或需要频繁切换的位置。两端内螺纹接口适合与同规格外螺纹管接头、镀锌管、不锈钢管或软管接头配合，安装时不需要额外焊接，现场维护和更换较为方便。模型中阀体两端为六角外形，既体现铸造或锻造后的实体结构，也给管钳、活动扳手提供了拧紧受力面。设计时需要关注螺纹有效旋合长度、端部密封余量以及扳手空间，避免阀门装入密集管廊后因操作间隙不足而无法装拆。

　　球体位于阀体中部，是启闭动作的关键零件。流道孔与公称通径对应，转动过程中由阀座环抱密封。二片式结构通过阀体两侧组合形成容纳球体和密封件的内腔，相比一体式阀体，更利于内部零件装配、密封件更换和加工定位。建模时应把阀体结合面、螺栓或螺纹连接位置、密封垫压缩区域表达清楚，因为这些位置直接关系到装配干涉和承压可靠性。若用于工程出图，还需进一步核对壁厚过渡、铸造圆角、加工面余量以及内腔最小流通截面。

　　阀杆从阀体上部伸出，下端与球体形成传动配合，上端连接手柄。手柄处于长条形杠杆形态，端部加宽，便于操作人员施加扭矩。蓝色包覆部分不仅提高握持辨识度，也能在多组阀门并排布置时快速判断开关方向。手柄与管道平行时通常表示全开，垂直时表示全关，这种直观的位置反馈在设备调试和现场巡检中很有价值。阀杆周围应保留填料或密封圈的安装空间，压盖部位需要提供足够的压紧结构，以防止介质沿阀杆外漏。

　　外形尺寸方面，小口径球阀的安装边界主要由端面距、阀体最大六角宽度、阀杆高度和手柄旋转半径构成。端面距决定管道切断长度和两管件之间的预留距离；六角宽度影响相邻阀门能否并列安装；阀杆高度决定手柄距管廊顶面或墙板的间隙；手柄长度则决定九十度旋转范围内是否会与旁边管道、支架、线缆或设备外壳碰撞。进行三维布局时，不能只测量阀体静态轮廓，还应模拟手柄从全关到全开的扫掠空间，尤其在紧凑型水处理机组、气动控制柜、换热站支管和实验设备台架中，这一点往往比阀门本体尺寸更影响装配可行性。

　　密封设计上，低压手动球阀通常依靠阀座材料与球面接触实现密封，结构简单、响应快。选型时需结合介质温度、压力、腐蚀性和使用频率判断密封件材料。对于冷水、热水、空气等常规工况，该类阀结构成熟、成本较低；对于高温、强腐蚀或含有颗粒杂质的介质，则需要重新评估阀体、球体、阀座和填料材质。模型虽然主要展示外观和主要装配关系，但在工程应用中还应关注流道内壁粗糙度、球体表面质量、阀座预紧力以及操作扭矩。

　　从建模思路看，作品把阀体、球体、阀杆、手柄、压紧螺母和端部接口等关键部件分层表达，能够用于管路干涉检查、操作空间校核、维修路径演示和设备说明书配图。阀体下部的深色实体与蓝色手柄形成明显视觉区分，便于在装配体中快速识别阀门状态。若后续深化，可补充半剖视图、爆炸视图和密封件细节，使内部流道、球体转角、阀座接触位置以及二片阀体连接关系更加明确。

　　在设备设计流程中，这类阀门虽然属于基础管路元件，却经常影响整机维护性。合理的安装高度、手柄朝向和旁通间距，能够减少后期操作困难；而仅按管径选型、忽略扳手空间和手柄扫掠范围，则容易造成现场无法启闭或维护时必须拆卸邻近管路。该三维结构适合作为通用管路附件库中的基础件，为暖通、流体、气动和小型工艺系统的空间布置提供直观参照。
