重载定向聚氨酯平板脚轮结构设计

　　这款定向脚轮主要面向工业设备底部移动支撑场景，常见于工装台车、物流周转车、轻型自动化设备机架、车间可移动工作台以及需要频繁短距离移位的固定式设备底座。脚轮作为设备与地面之间的承载行走部件，既要承担整机自重和工作载荷，又要在推移过程中降低滚动阻力，同时避免轮面划伤环氧地坪、瓷砖地面或车间硬化路面。

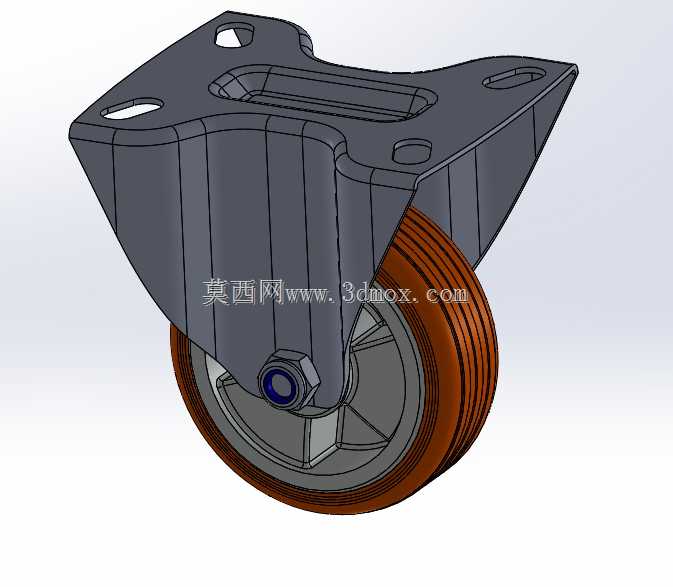

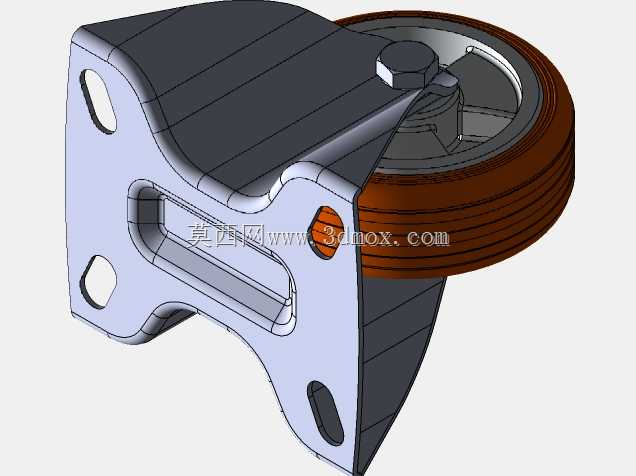

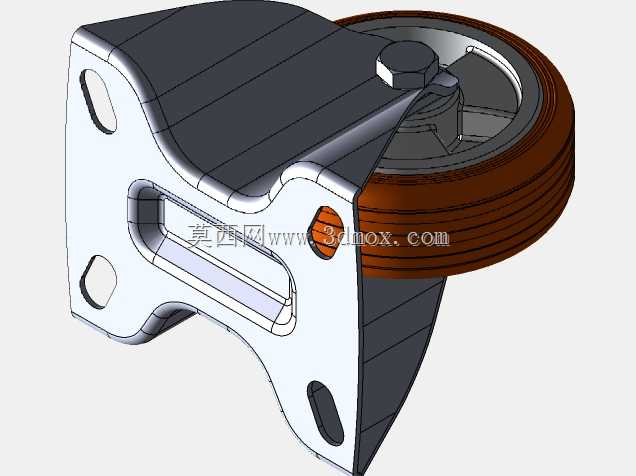

　　从结构组成来看，该模型完整还原了顶部冲压安装支架、两侧承力侧板、轮轴、锁紧螺母、轮毂以及外圈聚氨酯 tread 层。顶部支架采用平板式安装界面，板面上预留多个长圆形安装孔，孔位方向兼顾不同孔距的设备底板，装配时可通过螺栓从上方或下方穿入固定。支架轮廓并非简单平直折弯件，而是在受力集中区域设置压型加强筋，边缘带有翻边结构，这种处理能够在不显著增加板厚的前提下提升支架的抗弯和抗扭能力。脚轮在承受偏载或经过地面接缝时，支架侧板会受到侧向弯矩，压型和翻边可以减少支架张口变形，保证轮轴两侧同轴度。

　　轮体部分采用硬质轮毂外包聚氨酯轮面的复合结构。轮毂内部设置放射状加强筋，中心为轮轴安装孔，筋板将轮面载荷传递至轴心区域，既减轻轮体重量，又避免实心轮毂造成材料浪费。外圈聚氨酯层带有多道环形沟槽，沟槽并非装饰特征，其作用在于增加轮面变形容隙、降低连续滚动时的噪声，并在经过细小砂粒或地面水渍时提供一定排屑、排水空间。聚氨酯材料相比金属轮具有更低的运行噪声和较好的地面保护能力，相比普通橡胶轮又具备更高的承载能力和耐磨性，适合车间内中低速反复推移工况。

　　该件为定向脚轮结构，顶部支架与轮架之间没有设置回转轴承，因此轮体行进方向固定。选型时通常在设备底部布置四个同规格脚轮，其中两个定向轮负责直线行走稳定性，另外可配合两个万向轮实现转向；若设备需要长期定位，也可在附近设置独立支撑脚或刹车轮。定向结构的优势在于承载路径直接、零件数量少、维护点少，在直线推移频繁的台车上不易出现万向轮摆颤问题。

　　建模时需要重点控制几个装配边界。首先是顶部安装板的孔位分布和板厚，安装孔中心距必须与设备底架横梁或底板预留孔匹配；长圆孔允许一定装配公差，但不能无限制放大，否则会降低螺栓夹紧后的抗滑移能力。其次是轮轴轴线与安装板平面的平行度，若侧板孔位不同轴，轮子转动时会产生卡滞或周期性偏磨。轮轴端部螺母、垫圈与侧板之间应保留合理压紧关系，既要限制轮体轴向窜动，又不能把轮毂夹死。轮毂内孔与轮轴之间可根据实际工艺选择滑动配合或增设轴承、轴套，模型中轮心区域已预留相应结构空间。

　　外形尺寸方面，轮径决定越障能力和滚动阻力。较大的轮径在经过电缆槽、地面接缝、门槛条时更平稳，启动推力也更小；但轮径增大会抬高设备整体重心，并增加安装总高度。支架顶部安装面到轮底的总高是设备底架设计时必须校核的尺寸，它直接影响设备离地间隙、操作台高度以及支脚调平范围。支架宽度和轮体宽度则影响接地面积，较宽的聚氨酯轮面可以降低单位面积压力，减少地坪压痕。

　　在三维设计过程中，支架类钣金件应优先按照实际折弯和冲压工艺建模，压筋、翻边、安装孔和避让圆角都需要保留，不能只做外观曲面。轮体可拆分为轮毂、外包层、轮轴和紧固件分别建模，便于后续生成工程图、明细表和装配关系。运动检查时应让轮子绕轮轴旋转，观察轮面与支架侧板、螺栓头部之间是否存在干涉；同时模拟设备落地状态，确认安装板底面、支架折弯圆角和轮体最低点之间的空间关系。对于需要进行承载校核的场景，还可围绕侧板根部、轮轴孔周边和安装孔桥接区做应力分析，重点关注满载冲击和单侧越障时的局部应力集中。

　　整体来看，该脚轮结构强调承载、耐磨、低噪声和安装通用性，适合作为工业移动设备的基础行走部件进行结构参考。设计人员在复用此类模型时，应结合实际载荷、地面条件、安装孔距和设备高度重新核对尺寸，而不是单纯按外观比例缩放。
